製品情報

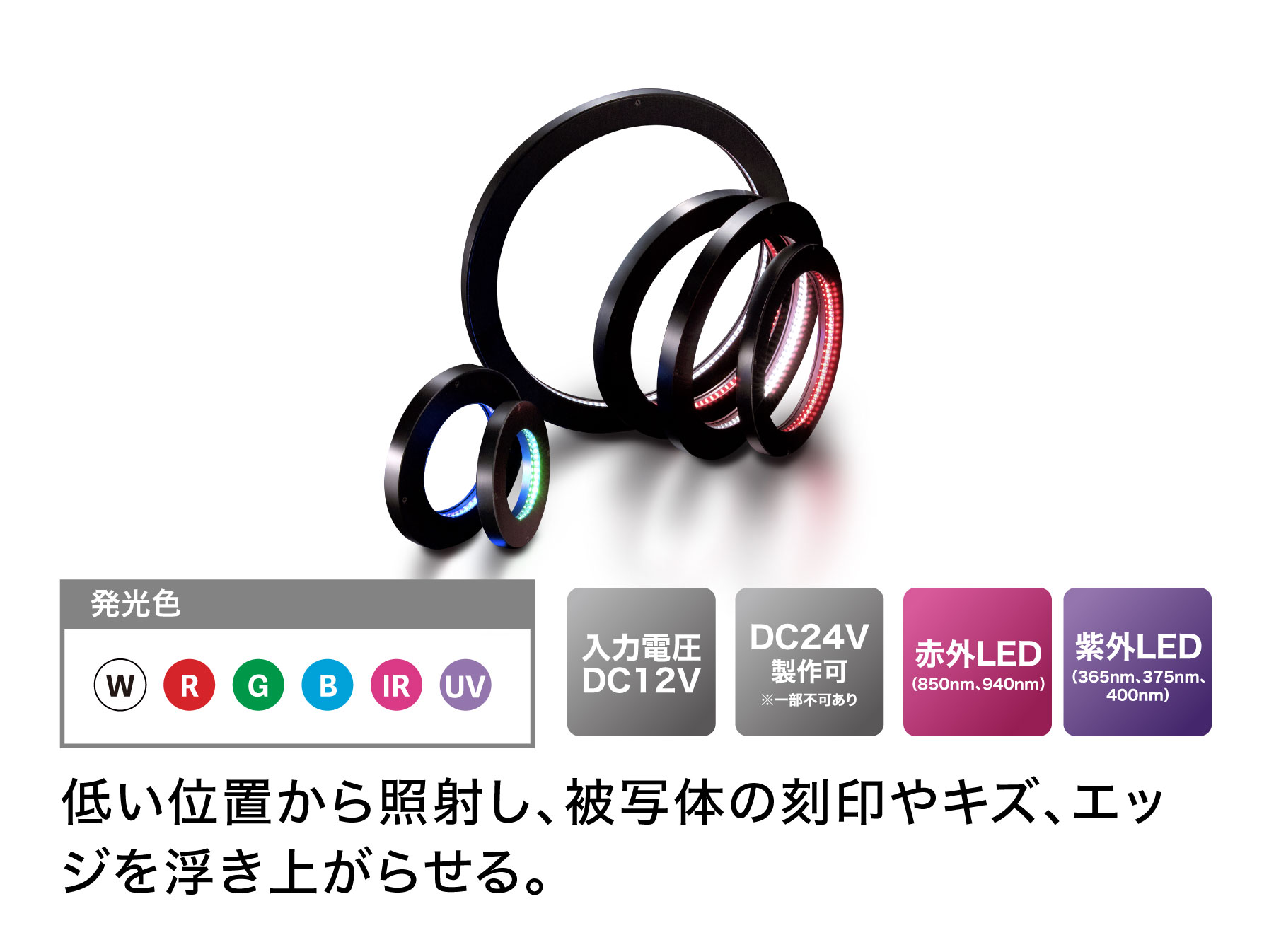

直接照射照明 水平照射リング型 DR-UAシリーズ
| 製品名 | 直接照射照明 水平照射リング型 |
|---|---|
| 型式 | DR-UAシリーズ |
| メーカー | 日進電子工業株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
LEDを完全に内側に向けた水平照射のリング照明です。厚みはわずか10mmの超薄型。
対象までの距離も近く、設置スペースに困りません。
照明を低い位置に置いた斜め上方向からのライティングなど単独での使用のほか、間接ドームや同軸落射照明の補助光源としても最適です。
目的に応じた発光色・豊富な照明リング径で、様々なワークや検出に対応します。
特長
- エッジ・凸凹もはっきり撮像
LEDが内向きに実装されたリング照明です。光は真横に照射されます。

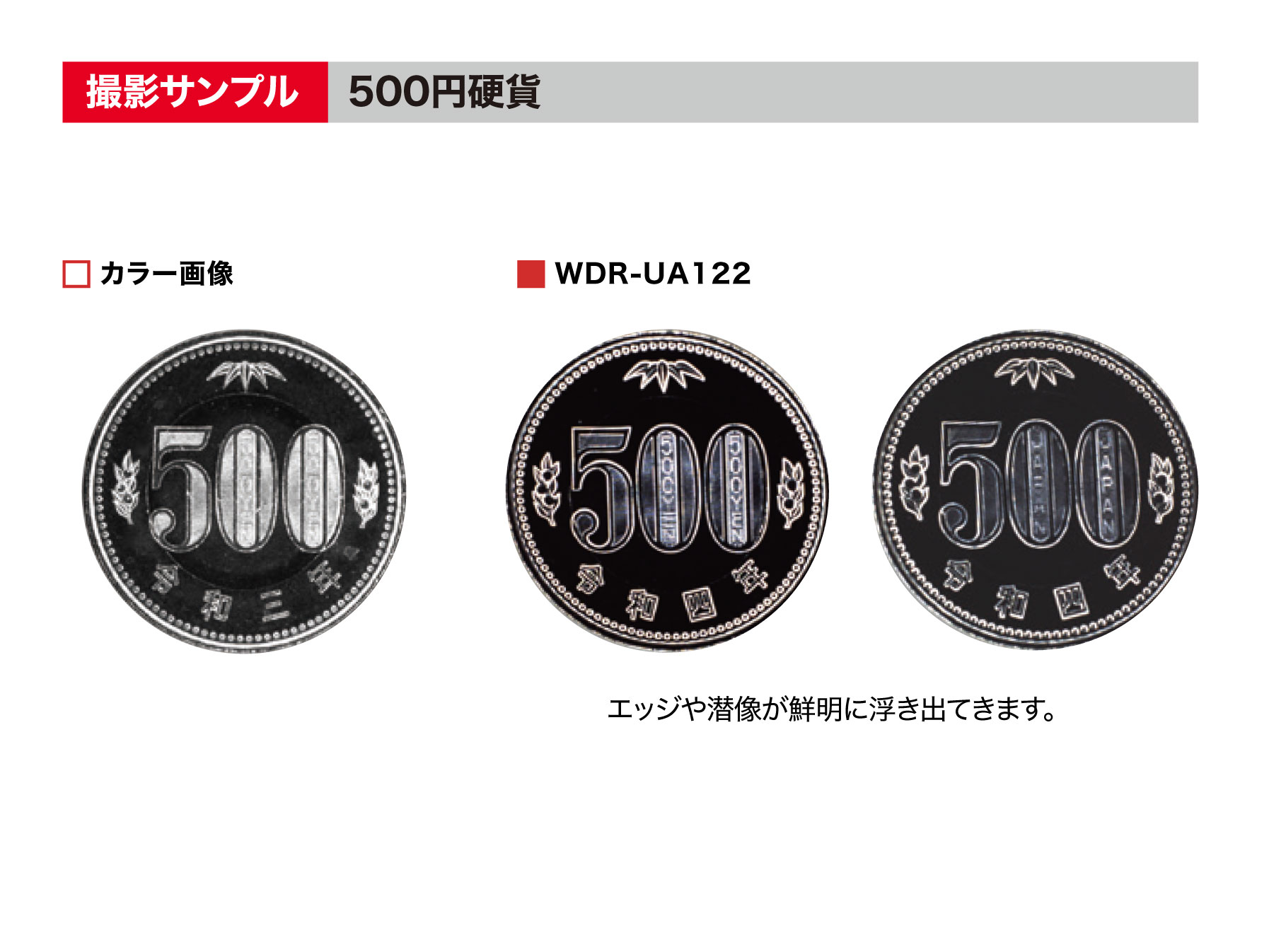

対象により低い位置から照射することで被写体の刻印やキズ、
エッジなどがはっきり浮き立ちます。 - リング径の大きさも色々です
小面積照射型から大型照射型までいろいろなタイプを揃えました。
被写体の大きさ、形状などにより選択いただけます。 - 他の照明との組み合せでも活躍間接照射ドーム型（P.70〜71）・同軸落射照明（P.76〜79）など
の補助光源としても最適。 - 照明形状・分割点灯・素子数などご相談ください
赤外光・紫外光は発光波長をお選びいただけます。
主な仕様
白（W）・緑（G）・青（B）・紫外（UV365nm,375nm,400nmなど）
|
型式 |
発光色 |
LED数（個） |
消費電力（W） |
質量（g） |
|
白 (W), 緑 (G), 青 (B), 紫外 (UV) |
21 |
1.7 |
30 |
|
|
白 (W), 緑 (G), 青 (B), 紫外 (UV) |
48 |
3.9 |
50 |
|
|
白 (W), 緑 (G), 青 (B), 紫外 (UV) |
60 |
4.8 |
70 |
|
|
白 (W), 緑 (G), 青 (B), 紫外 (UV) |
78 |
6.3 |
80 |
|
|
白 (W), 緑 (G), 青 (B), 紫外 (UV) |
96 |
7.7 |
120 |
|
|
白 (W), 緑 (G), 青 (B), 紫外 (UV) |
144 |
11.6 |
160 |
|
|
白 (W), 緑 (G), 青 (B), 紫外 (UV) |
274 |
14.4 |
410 |
赤（R）・赤外（IR850nm,940nmなど）
|
型式 |
発光色 |
LED数（個） |
消費電力（W） |
質量（g） |
|
赤（R）,赤外（IR） |
21 |
0.7 |
30 |
|
|
赤（R）,赤外（IR） |
48 |
2 |
50 |
|
|
赤（R）,赤外（IR） |
60 |
2.4 |
70 |
|
|
赤（R）,赤外（IR） |
78 |
3.2 |
80 |
|
|
赤（R）,赤外（IR） |
96 |
3.9 |
120 |
|
|
赤（R）,赤外（IR） |
144 |
5.8 |
160 |
|
|
赤（R）,赤外（IR） |
274 |
7.2 |
410 |
