製品情報

LED パワーライン型　DL-HSシリーズ

製品名	LED パワーライン型
型式	DL-HSシリーズ
メーカー	日進電子工業株式会社
メーカーロゴ
メーカーサイト	メーカー製品サイトはこちら

概要

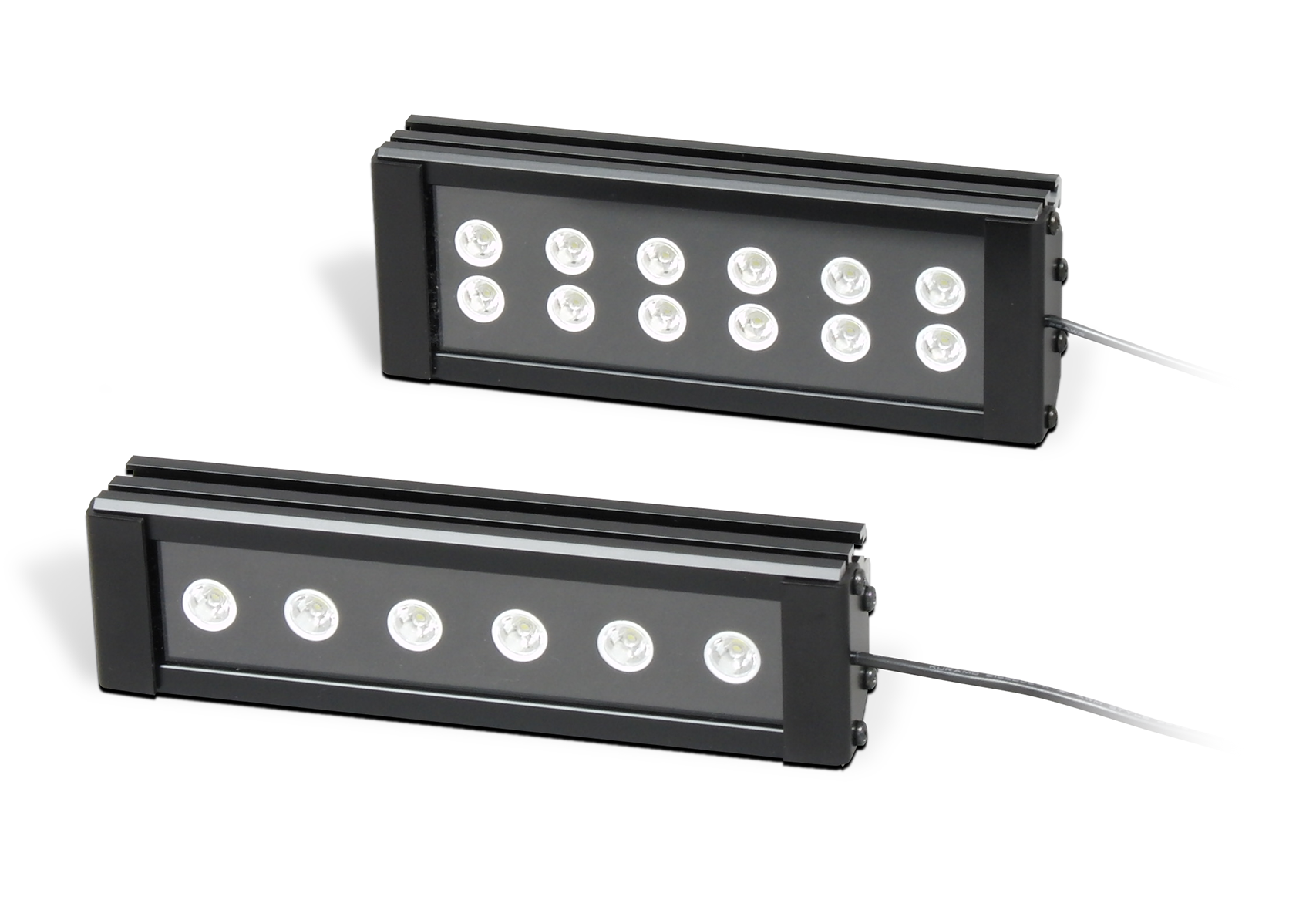

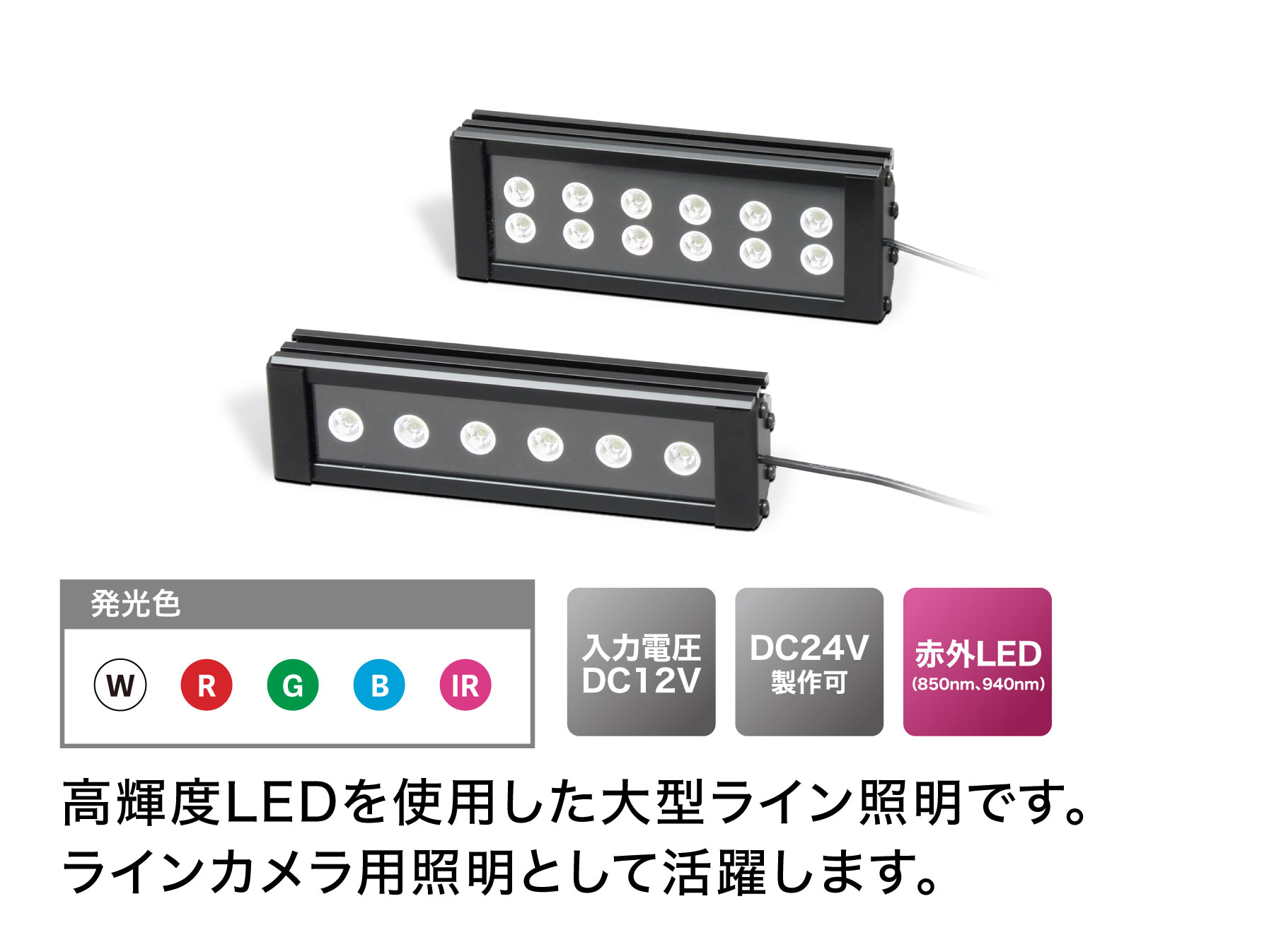

高輝度パワーLEDを使用した大型ライン照明です。ラインカメラ用照明としても活躍します。
最長2100mmまで28種類をラインナップ、幅広照射の2列仕様もご用意しました。

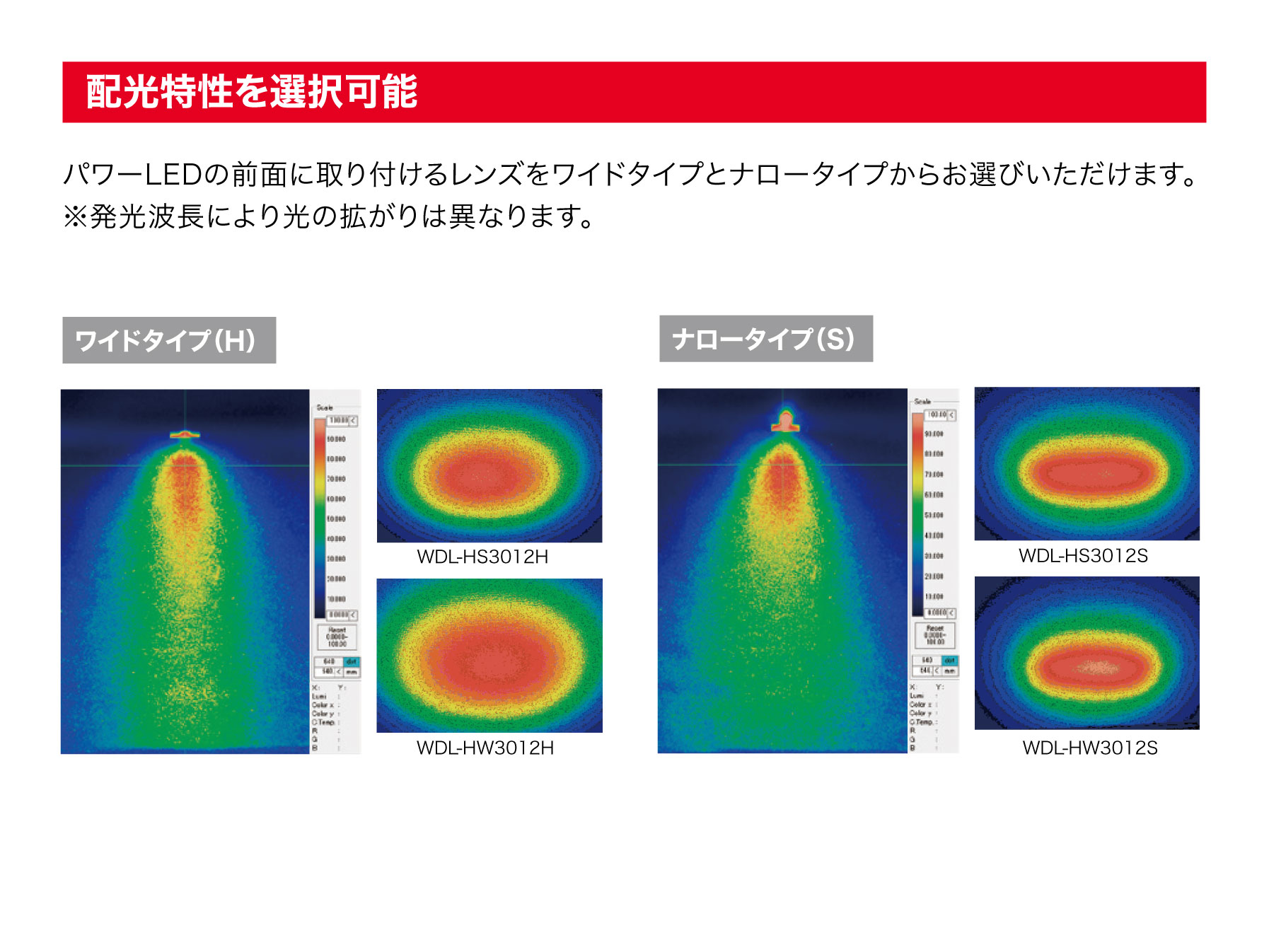

配光特性はワイドタイプとナロータイプからお選びいただけます。

特長

最長２１００mmまで２８種類をラインナップ

発光部の長さは、150〜2100mmまで150mm刻みでご用意しています。

（特注で75mm単位でも製作可能です）

長時間の連続点灯も可能な自然空冷式
放熱効果の高い筐体を採用し、発熱を最小限に抑えているため長時間の連続点灯も問題ありません。

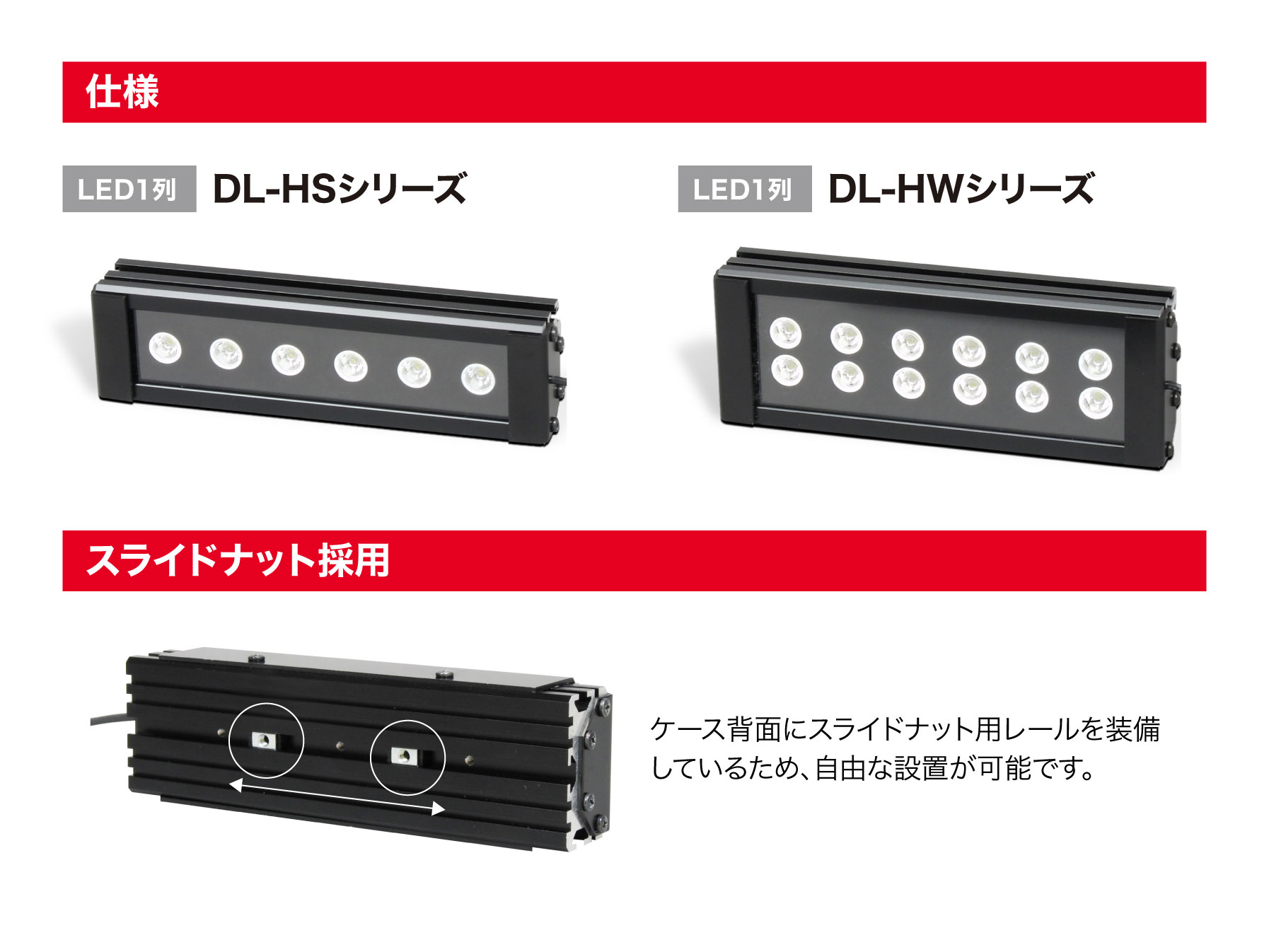

自由度の高い設置が可能なスライドナットを採用
ケースの側面と背面にはスライドナット用レールを装備し、設置の自由度を高めました。

幅広照射の２列仕様もご用意
LEDの配列は１列仕様、２列仕様の２種類を用意しています。光量や照射範囲によってお選びください

主な仕様

白（W）・緑（G）・青（B）・紫外（UV,365nm,375nm,400nmなど）

【DL-HS】
LED１列仕様

型式	コネクタ	発光エリア (mm)	素子数 (A)	消費電力 (W)	質量 (kg)
DL-HS15□▲	SM	150	6	7.2	0.5
DL-HS30□▲	SM	300	12	14.4	0.8
DL-HS45□▲	SM	450	18	21.6	1.2
DL-HS60□▲	SM	600	24	28.8	1.5
DL-HS75□▲	SM	750	30	36	1.9
DL-HS90□▲	SM	900	36	43.2	2.2
DL-HS105□▲	SM	1050	42	50.4	2.6
DL-HS120□▲	EL	1200	48	57.6	3
DL-HS135□▲	EL	1350	54	64.8	3.3
DL-HS150□▲	EL	1500	60	72	3.7
DL-HS165□▲	EL	1650	66	79.2	4
DL-HS180□▲	EL	1800	72	86.4	4.4
DL-HS195□▲	EL	1950	78	93.6	4.7
DL-HS210□▲	EL	2100	84	101	5.1

□…入力電圧を表す数字が入ります。入力電圧 12V：12 24V：24
▲…● DV12V製品/DC24V製品を選べます。（24V製品はSM3PまたはEL3P）

【DL-HW】
LED２列仕様

型式	コネクタ	発光エリア (mm)	素子数 (A)	消費電力 (W)	質量 (kg)
DL-HW15□▲	SM	150	12	14.4	0.6
DL-HW30□▲	SM	300	24	28.8	1
DL-HW45□▲	SM	450	36	43.2	1.5
DL-HW60□▲	EL	600	48	57.6	1.9
DL-HW75□▲	EL	750	60	72	2.4
DL-HW90□▲	EL	900	72	86.4	2.8
DL-HW105□▲	EL	1050	84	101	3.2
DL-HW120□▲	メタル※1	1200	96	115	3.5
DL-HW13524□▲	メタルNR	1350	108	130	4.1
DL-HW15024□▲	メタルNR	1500	120	144	4.5
DL-HW16524□▲	メタルNR	1650	132	158	5
DL-HW18024□▲	メタルNR	1800	144	173	5.4
DL-HW19524□▲	メタルNR	1950	156	187	5.9
DL-HW21024□▲	メタルNR	2100	168	202	6.3

□…入力電圧を表す数字が入ります。入力電圧 12V：12 24V：24
▲DV12V製品/DC24V製品を選べます。（WH135〜WH210は24V仕様のみとなります。）
※1. 12V製品はメタルNJC、24V製品はメタルNRとなります。
