直接照射バー型 DLシリーズ
| 製品名 | 直接照射バー型 |
|---|---|
| 型式 | DLシリーズ |
| メーカー | 日進電子工業株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要

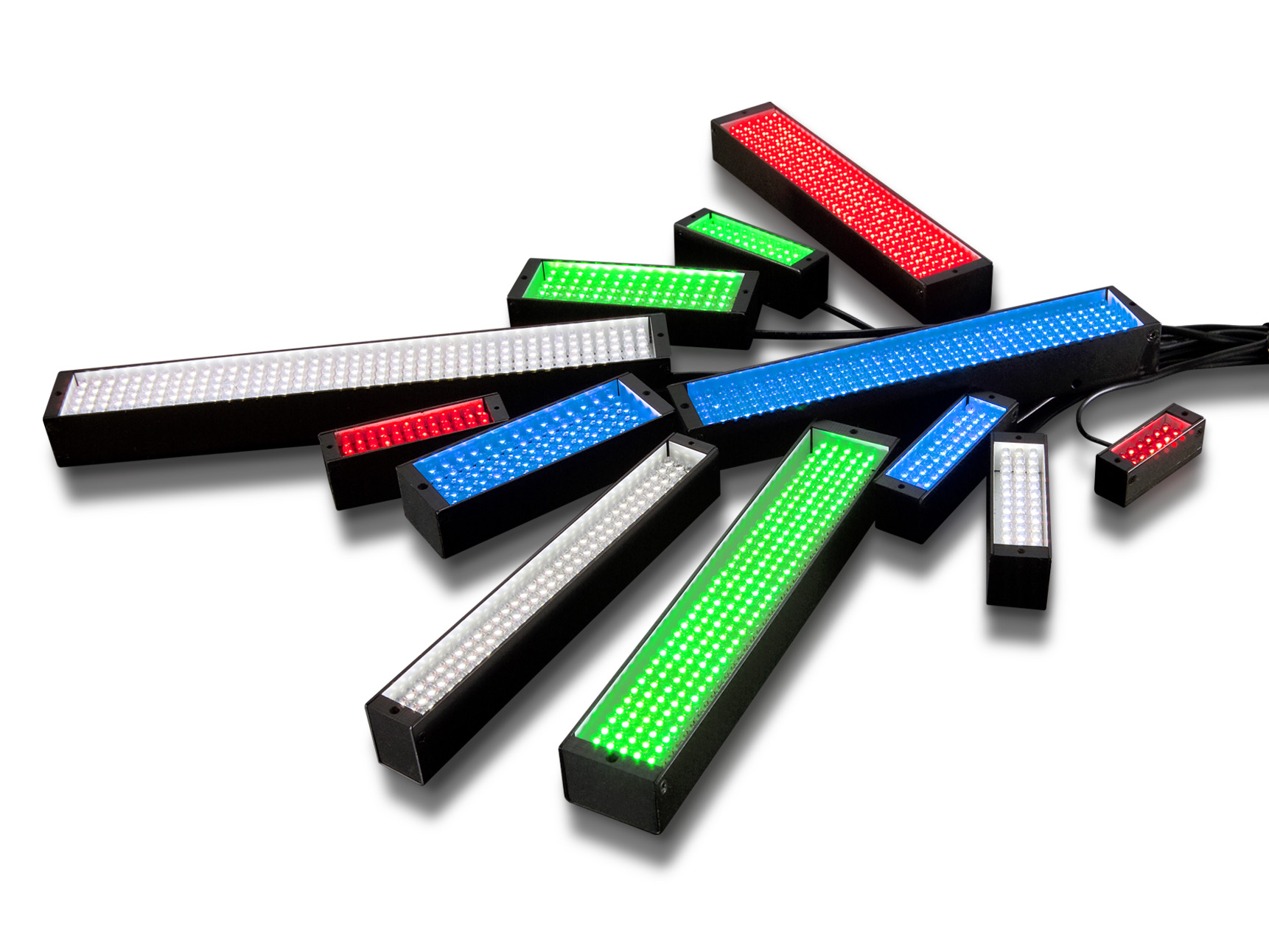

ライン状にLED素子を実装したバータイプの照明です。素子間ピッチ4mmからの高密度実装。高い照度で対象をダイレクトに照射します。
１本での単独照射、2本で挟み込んでの照射など、多様なライティングが可能。拡散板や偏光板などオプションの取付にも対応します。
豊富なバリエーションの照明で、様々なワークや検出目的に使用いただけます。
【用途】
各種異物検査、文字読み取り、製品有無検査、ラインセンサー、カメラ用光源など
特長
- LEDをライン状に配列
LEDをライン状に高密度配列したバータイプの照明です。反射光照明として、
数多くの画像計測・画像処理に活躍しています - 発光面の長さも多彩です

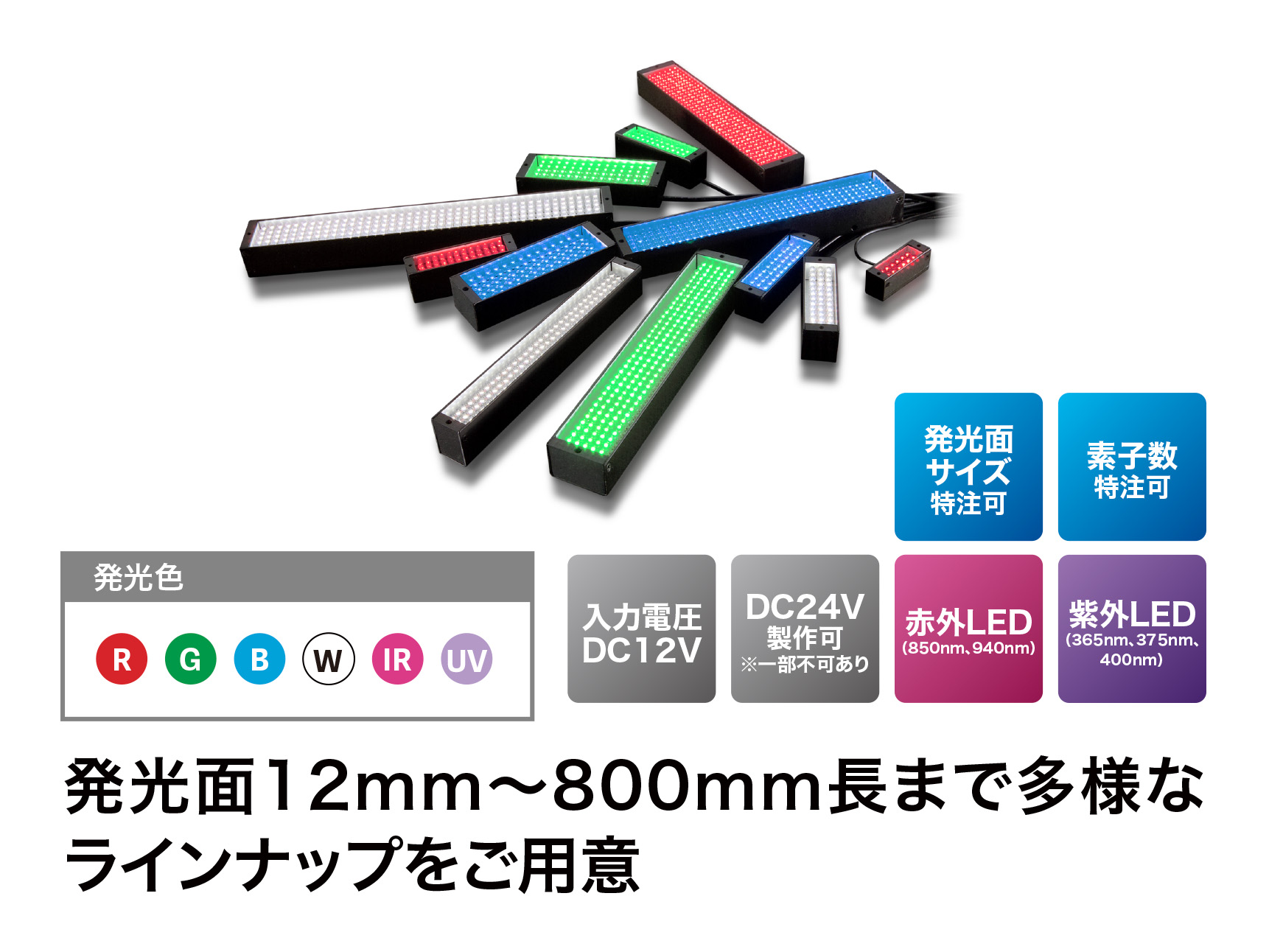

素子数わずか12 個の小型照明から発光面600mm 長まで標準で多数のタイプを揃えています。被写体の大きさ、対象までの距離、設置条件などによりお選びいただけます。 - 多彩な照明色を揃えています
赤・白・青・緑・赤外（850nm、940nm）・紫外（375nm、400nm）色を標準で揃えています。検査対象や目的に応じた発光色の選択にもすぐ対応できます。赤外線・紫外線は発光波長をお選びいただきます。 - 発光面の大きさ、素子実装数などご相談下さい
主な仕様
白（W）・緑（G）・青（B）・紫外（UV）
|
型式 |
コネクタ |
発光部 (mm) |
LED (個数×列) |
消費電力 (W) |
質量 (g) |
|
SM |
12×12 |
3×3 |
0.8 |
10 |
|
|
SM |
27×10 |
6×2 |
1 |
20 |
|
|
SM |
50×9 |
12×2 |
2 |
30 |
|
|
SM |
100×9 |
24×2 |
4 |
50 |
|
|
SM |
25×15 |
5×3 |
1.2 |
30 |
|
|
SM |
40×15 |
9×3 |
2.2 |
40 |
|
|
SM |
50×15 |
12×3 |
2.9 |
40 |
|
|
SM |
60×15 |
15×3 |
3.6 |
50 |
|
|
SM |
84×15 |
20×3 |
4.8 |
60 |
|
|
SM |
100×15 |
24×3 |
5.8 |
80 |
|
|
SM |
132×15 |
32×3 |
7.7 |
100 |
|
|
SM |
200×15 |
49×3 |
11.8 |
140 |
|
|
SM |
260×15 |
64×3 |
15.4 |
180 |
|
|
SM |
300×15 |
74×3 |
17.8 |
200 |
|
|
SM |
350×15 |
86×3 |
20.7 |
230 |
|
|
SM |
400×15 |
100×3 |
24 |
260 |
|
|
SM |
50×27 |
9×5 |
3.6 |
50 |
|
|
SM |
72×27 |
14×5 |
5.8 |
70 |
|
|
SM |
100×27 |
19×5 |
7.7 |
100 |
|
|
SM |
146×27 |
28×5 |
11.3 |
120 |
|
|
SM |
200×27 |
42×5 |
16.8 |
170 |
|
|
SM |
300×27 |
63×5 |
25.2 |
240 |
|
|
SM |
356×27 |
75×5 |
30 |
310 |
|
|
SM |
400×27 |
84×5 |
33.6 |
330 |
|
|
SM |
500×27 |
105×5 |
42 |
500 |
|
|
SM |
600×27 |
126×5 |
50.4 |
670 |
|
|
EL |
700×27 |
147×5 |
58.8 |
860 |
|
|
EL |
812×27 |
171×5 |
68.4 |
1000 |
|
|
SM |
100×50 |
20×9 |
14.4 |
200 |
|
|
SM |
150×50 |
30×9 |
21.6 |
270 |
|
|
SM |
200×50 |
40×9 |
28.8 |
350 |
|
|
SM |
300×50 |
60×9 |
43.2 |
350 |
|
|
SM |
350×50 |
70×9 |
50.4 |
480 |
|
|
EL |
400×50 |
80×9 |
57.6 |
620 |
|
|
EL |
500×50 |
100×9 |
72 |
860 |
|
|
EL |
600×50 |
120×9 |
86.4 |
1200 |
赤（R）・赤外（IR）
|
型式 |
コネクタ |
発光部 (mm) |
LED (個数×列) |
消費電力 (W) |
質量 (g) |
24V対応 |
|
SM |
12×12 |
3×3 |
0.4 |
10 |
不可 |
|
|
SM |
27×10 |
6×2 |
0.5 |
20 |
可 |
|
|
SM |
50×9 |
12×2 |
1 |
30 |
可 |
|
|
SM |
100×9 |
24×2 |
2 |
50 |
可 |
|
|
SM |
25×15 |
5×3 |
0.7 |
30 |
不可 |
|
|
SM |
40×15 |
10×3 |
1.2 |
40 |
不可 |
|
|
SM |
50×15 |
12×3 |
1.5 |
40 |
可 |
|
|
SM |
60×15 |
15×3 |
1.9 |
50 |
不可 |
|
|
SM |
84×15 |
20×3 |
2.4 |
60 |
可 |
|
|
SM |
100×15 |
24×3 |
2.9 |
80 |
可 |
|
|
SM |
132×15 |
32×3 |
3.9 |
100 |
可 |
|
|
SM |
200×15 |
50×3 |
6 |
140 |
可 |
|
|
SM |
260×15 |
64×3 |
7.7 |
180 |
可 |
|
|
SM |
300×15 |
74×3 |
8.9 |
200 |
可 |
|
|
SM |
350×15 |
86×3 |
10.4 |
230 |
可 |
|
|
SM |
400×15 |
100×3 |
12 |
260 |
可 |
|
|
SM |
50×27 |
12×6 |
2.9 |
50 |
可 |
|
|
SM |
72×27 |
18×6 |
4.4 |
70 |
可 |
|
|
SM |
100×27 |
24×6 |
5.8 |
100 |
可 |
|
|
SM |
146×27 |
36×6 |
8.7 |
120 |
可 |
|
|
SM |
200×27 |
42×5 |
8.4 |
170 |
可 |
|
|
SM |
300×27 |
63×5 |
12.6 |
240 |
可 |
|
|
SM |
356×27 |
75×5 |
15 |
310 |
可 |
|
|
SM |
400×27 |
84×5 |
16.8 |
330 |
可 |
|
|
SM |
500×27 |
105×5 |
21 |
500 |
可 |
|
|
SM |
600×27 |
126×5 |
25.2 |
670 |
可 |
|
|
SM |
700×27 |
147×5 |
29.4 |
860 |
可 |
|
|
SM |
812×27 |
171×5 |
34.2 |
1000 |
可 |
|
|
SM |
100×50 |
20×9 |
7.2 |
200 |
可 |
|
|
SM |
150×50 |
30×9 |
10.8 |
270 |
可 |
|
|
SM |
200×50 |
40×9 |
14.4 |
350 |
可 |
|
|
SM |
300×50 |
60×9 |
21.6 |
350 |
可 |
|
|
SM |
350×50 |
70×9 |
25.2 |
480 |
可 |
|
|
SM |
400×50 |
80×9 |
28.8 |
620 |
可 |
|
|
SM |
500×50 |
100×9 |
36 |
860 |
可 |
|
|
SM |
600×50 |
120×9 |
43.2 |
1200 |
可 |
