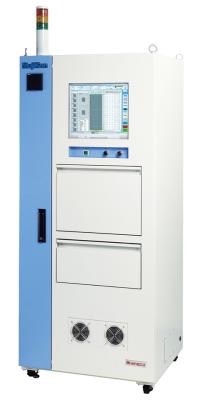

製品名 寸法測定機

概要

本装置は、電極シートの間欠塗工品や、ストライプ塗工品に対して、独自のアーキテクチュアにより塗工部欠点と未塗工部欠点を同時に１台の超高速ラインセンサーで検査を行います。さらに、塗工部および未塗工部のパターン寸法計測（塗工エッジの立ち上がり、整列度合い、レジスター長など）も同時に実現する、高機能・高速かつ高精度外観検査装置です。

特長

・不良製品の流出を防ぎ、高い歩留まり率を達成
・間欠塗工、ストライプ塗工、間欠＋ストライプ塗工に対応
・塗工部・未塗工部境界付近の欠点も検出可能
・塗工部・未塗工部の各部寸法測定が可能
・塗工部・未塗工部境界で湾曲、表裏塗工ずれを監視可能
・独自方式により1台のカメラで塗工部と未塗工部の検査が可能
・2048画素〜8192画素まで超高速ラインセンサーカメラを搭載可能
・高輝度LED照明を搭載（自社製）

主な仕様

・欠点例
　未塗工部　…筋、折れ曲がれ
　打痕塗工部…凹み、しみ、傷、筋、金属光沢異物、ピンホール
・基本機能
 10ビット階調入力回路、自動輝度補正回路、自動むら補正回路、スポット&ストリーク欠点検出
回路、2次元フィルタリング、高速連結マージ、自動エッジ検出、欠点自動種別、再種別化、密度
マップ
・パターン計測機能
 間欠塗工幅、間欠エッジ幅、間欠未塗工幅、ストライプ塗工幅 、ストライプエッジ幅、ストライプ
未塗工幅、塗工部長さ、未塗工部長さ、湾曲度、表裏ずれ

その他

各種製造ラインに対応しています。詳細はお問い合わせください。
