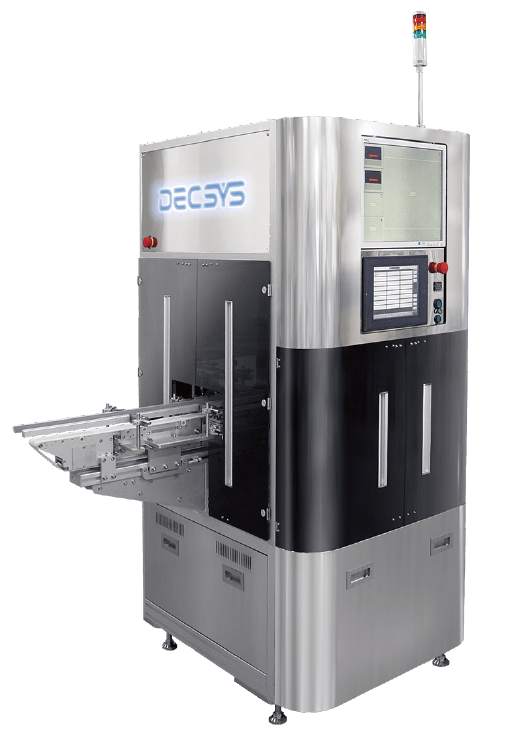

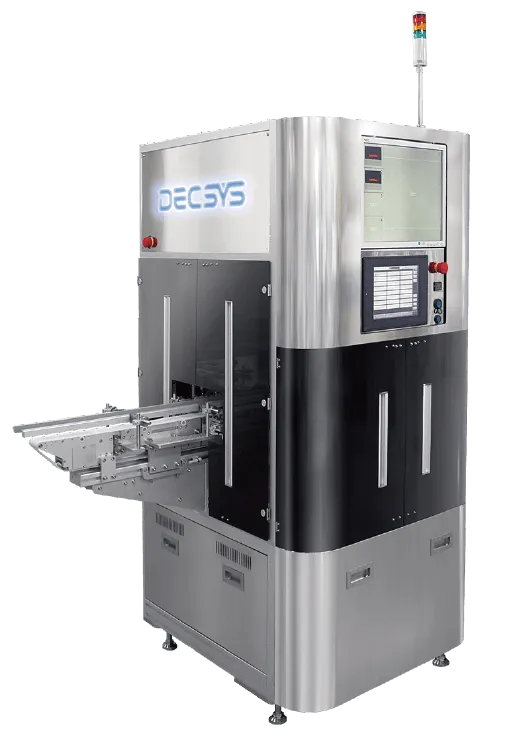

外観検査装置 iシリーズ

製品名 | 外観検査装置 |
---|---|
型式 | iシリーズ |
メーカー | 株式会社デクシス |
メーカーロゴ | ![]() |
資料 |
概要
インデックス式の搬送を用いた外観検査装置シリーズ。

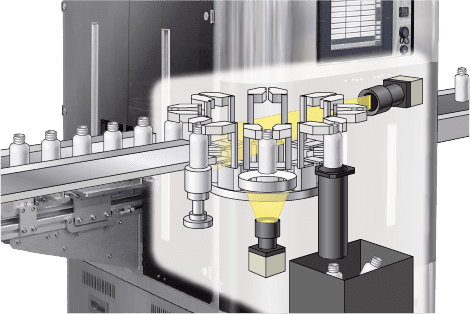

ワークをチャックで挟んで保持しテーブルを回転させながら各部位を検査します。

特長
様々な製品に対応。
iシリーズは、検査対象製品の大きさに応じてNC-i、BC-i、SC-i、HC-iの4機種をラインナップ。
インデックス仕様なので、サイクルタイムが短縮でき、かつ省スペースに検査が可能です。
ボトルだけではなく、キャップ、シリンジ、プランジャー、目薬容器等様々な製品に対応可能です。

主な仕様
NC-i(※5)
|
HC-i
|
BC-i
|
SC-i
|
||
処理能力(※1)
|
MAX70本/分
|
MAX45本/分
|
MAX80本/分
|
MAX60本/分
|
MAX60本/分
|
ハンド数(ステージ数×ハンド数)
|
16(4×4)
|
8(8×1)
|
16(8×2)
|
8(8×1)
|
8(8×1)
|

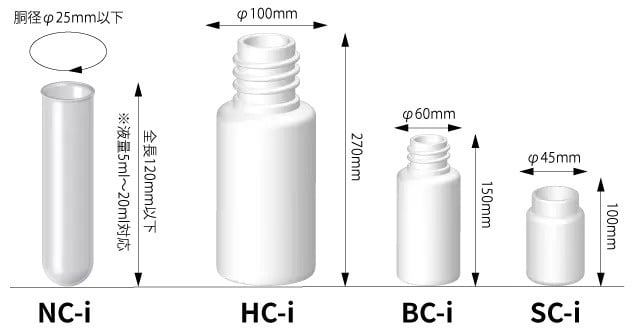

対象ボトルサイズ
(単位:mm)
|
Φ25×H120以下(※6)
|
Φ100×H270以下(※4)
|
Φ65×H200以下(※3)
|
Φ60×H150以下(※3)
|
Φ45×H100以下(※2)
|
撮像カメラ
|
側面:ラインセンサカメラ
底面/天面:エリアカメラ
|
||||
装置外径 WxDxH
(単位:mm)
|
1000x1500x2100
|
1000x1500x2100
|
1200x1700x2100
|
850x1000x1950
|
750x850x2000
|
装置重量
|
850㎏
|
800㎏
|
900㎏
|
700㎏
|
600㎏
|
主な対象ボトル
|
医療用シリンジ他
|
医療ボトル
食品用ペットボトル (飲料・調味料・お酒など) 多層ボトル 他 |
医療ボトル
食品用ペットボトル (飲料・調味料・お酒など) 多層ボトル 他 |
医療ボトル
キャップ 他 |
小型医療ボトル
キャップ 他 |
検出能力
検査部位
|
検査項目
|
欠陥限度
|
|||
NC-i(※5)
|
HC-i
|
BC-i
|
SC-i
|
||
ネジ部
|
不透明異物
汚れ |
0.3mm角以上
|
|||
胴部
|
不透明異物
汚れ |
0.3mm角以上
|
|||
偏肉
ボイド 樹脂伸び 糸引き シルバー |
1.0mm角以上
|
||||
底面
|
不透明異物
汚れ |
0.3mm角以上
|
|||
糸引き
白化 |
1.0mm角以上
|
||||
ゲートずれ
|
中心より3mm以上
|
||||
天面
(オプション) |
キズ
欠け 割れ ショートショット バリ |
0.3mm角以上
|
|||
リーク
(オプション) |
穴あき
|
Φ0.5mm以上
|
(※1)容器形状により変動がございます。
(※2)角、長角、オーバル時は長短差が5mm以内(長手方向はmax45mm)
(※3)角、長角、オーバル時は長短差が15mm以内(長手方向はmax60mm)
(※4)角、長角、オーバル時は長短差が20mm以内(長手方向はmax100mm)長短差20mm以上の場合は要相談
(※5)供給・回収装置が別途必要となります。
(※6)丸以外の異形状は要相談
その他
トレサビリティ/稼働管理システム対応可能
検査装置の稼働状況をタブレットで管理!履歴を表示、印刷も可能です。
ID/PWの操作者登録で権限付与・管理することにより、いつ誰が操作したのかデータとして履歴を残すことができます。また検査結果もOKNGの結果数から保存画像、異常メッセージまで確認できます。
遠隔操作機能(オプション)
1.生産ラインの無人化
人が介在せず装置オペレーションが可能。非常時はタブレットからの装置アラームによって確認。
2.一元管理
装置操作だけでなく、画像設定もタブレット端末上にてシミュレーションが可能。
3.いつでもどこでも見える化
現場に入ることなく、どこからでも装置の稼働状況が確認可能。
外観検査装置の前後工程(パーツフィーダ、排出機構等)も一式としてご提案可能です
