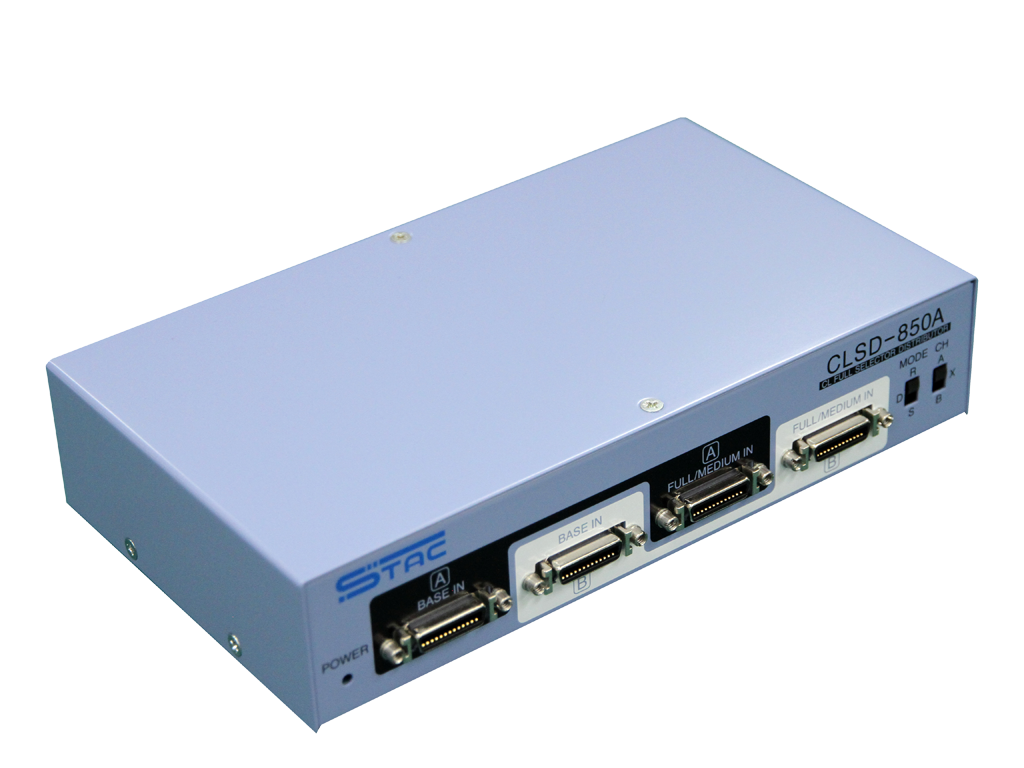

Camera Link対応マルチファンクションユニット（ディストリビュータ）　CLSD-850A（PCM-250A）

製品名 Camera Link対応マルチファンクションユニット（ディストリビュータ）
型式 CLSD-850A（PCM-250A）
メーカー 株式会社スタック
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら

概要

CLSD-850Aは、Camera Link Full Configurationに準拠した2系統のデジタル信号を切替え・分配・延長のモード選択が出来るマルチファンクションユニットです。
切替えモードを選択することで画像処理ボードを効率的に使用することが出来ます。
また、分配モードを選択することで画像処理システムへの組込み時に分散・並列処理が可能となります。

特長

・コントロール信号（CC1～CC4）通信用ライン（Ser TFG・Ser TC）選択した入出力ラインで接続が可能です。
・外部リモート入力による並列信号チャンネル切替えが可能です。
・RS-232Cシリアル通信入力によるチャンネル切替えが可能です。
・クロック周波数　85MHz　対応

主な仕様

・コネクタ（CLSD-850A） 入力　MDR　出力　MDR
・CLK周波数　20MHz～85MHz
・電源電圧/消費電力（CLSD-850A）DC12V / 5W
・外形寸法/質量 (CLSD-850A) 210（W）×44（H）×120（D）㎜ / 1.0Kg
