概要

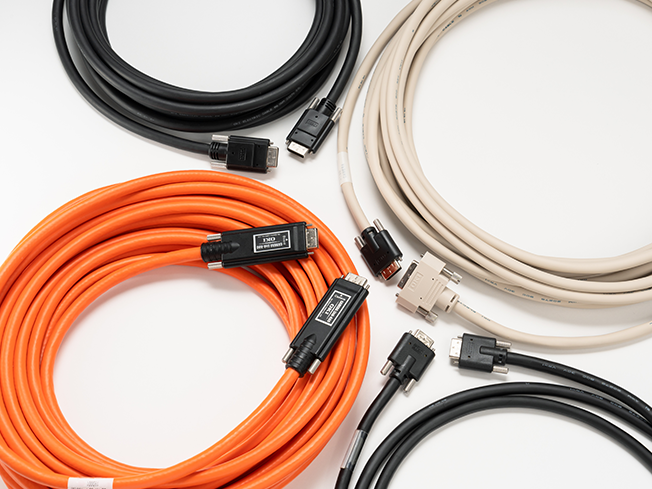

OKI電線のカメラリンクケーブルは多彩豊富なラインアップを取り揃え、カメラ種類、使い勝手や用途に応じて幅広くお選びいただけます。

特長

・カメラリンクインターフェースに対応したケーブルです。
・ケーブル種類は標準、細径、細径高摺動、電源サプライ型、低スキュー高摺動、CleanEye^Ⓡ、カメラリンクケーブルなど10種類の豊富なラインナップを取り揃えています。
・沖電線社の伝送技術により伝送距離は規格値(10m)を超える長距離伝送を実現しています。
・標準製品在庫を揃えております。

主な仕様

・フルコンフィギュレーション、ミディアム・ベースコンフィギュレーション、PoCL-Liteすべての規格に適用可能。
・固定・可動ケーブルとも全コンフィギュレーションに対応。
・伝送距離はクロック速度85MHzで規格値10ｍを超え20ｍまで可能。（適用:CleanEye）
・遅延時間差を大幅に改善した低Skew(25ps/m)を実現。（適用：CL-KSシリーズ）
・狭小配線用に細径ケーブル(外径Φ5.1)、アングル・サイドアングルコネクタ品使用。（適用:CL-STHシリーズ）
・クロック85MHzのフルスピードで最大伝送距離40mを可能。（適用:CL-AKシリーズ）
※製品毎の詳細などはHPリンクにてご確認いただけます。

その他

※1 品名表示　CL-①-②-P-③　（PなしはNon－PoCL）

①ケーブルタイプ記号　　　　 H(標準)、S(細径)、KH(標準・高摺動)、K(高摺動)、KS(低スキュー高摺動)
　　　　　　　　　　　　　　 STH(極細径)、LS(細径PoCL-Lite対応)、LK(高摺動PoCL-Lite対応)
②コネクタ組合せ記号　　　　 MDR(M)、SDR(S)、MDRライトアングル上引出し(MU)、
　　　　　　　　　　　　　　 MDRライトアングル下引出し(MD)、SDRライトアングル上引出し(SU)、
SDRライトアングル下引出し(SD)、SDRライトアングル左引出し(SL)
　　　　　　　　　　　　　　 SDRライトアングル右引出し(SR)　以上２６極対応
③ケーブル長記号 例　0.5m：005、１ｍ：010、10ｍ：100、20ｍ：200

※2　品名表示 CL-①-②-PEXF－③　（PなしはNon－PoCL）

①ケーブルタイプ記号 HC(低スキュー延長ケーブル)、KS(低スキュー高摺動ケーブル)
②コネクタ組合せ記号 MDR(M)、MDRライトアングル上引出し(MU)、MDRライトアングル下引出し
　　　　　　　　　　　　　　(MD)、SDR(S)、SDRライトアングル上引出し(SU)、SDRライトアングル下引出し(SD)
③ケーブル長記号 例10ｍ：100、20ｍ：200、30ｍ：300
EX：リピータユニット記号
F：フルコンフィグレーション対応（ベース/ミディアムは記載なし)

※3　品名表示 CL-AK-SS-P-③

AK：ケーブルタイプ記号
SS：コネクタ組合せ記号：両端SDR（26ピン）
P：PoCL（non-PoCLのカメラ、フレームグラバではお使いいただけません）

③ケーブル長記号 例10ｍ：100、20ｍ：200、30ｍ：300
