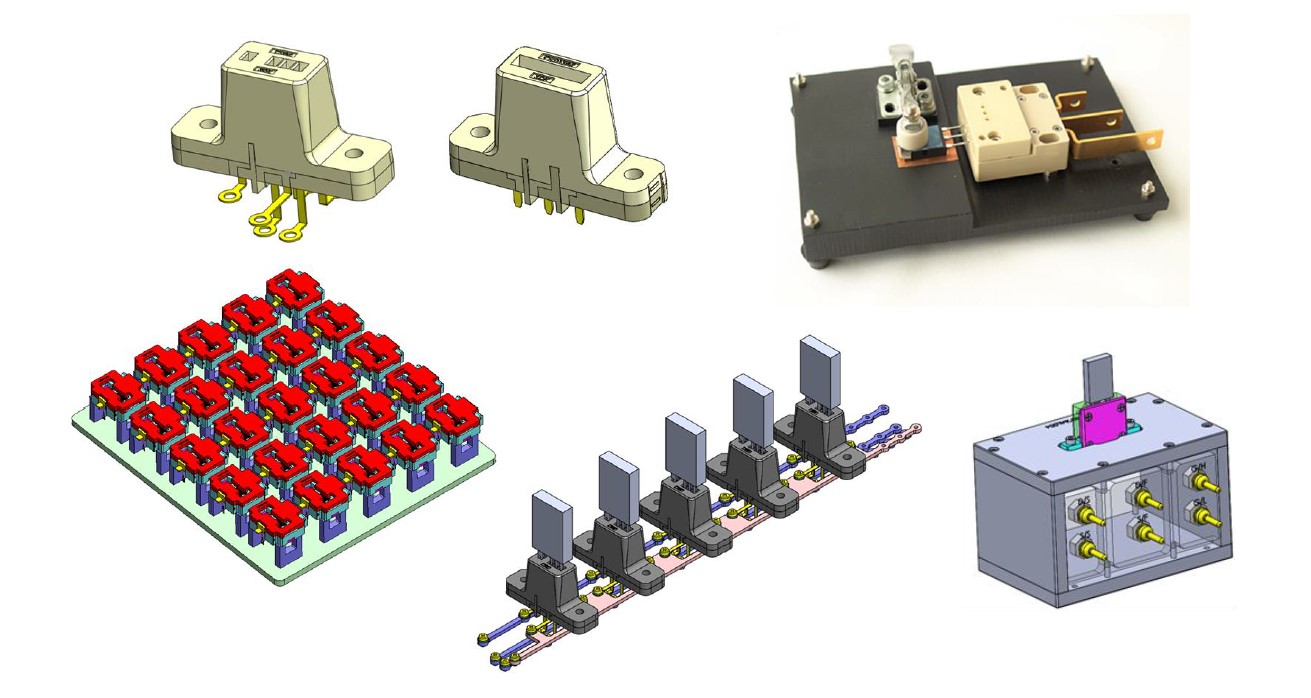

SIC , GaN 用パワートランジスタ向けソケット

製品名 SIC , GaN 用パワートランジスタ向けソケット
メーカー 株式会社SDK
メーカーロゴ

概要

材料にSiCを使用する等、高耐圧、高電流のスペックを要求されるパワー半導体業界向けに、高温下でも使用可能なソケットが開発されました。

特長

  • 5kV の耐圧、耐熱設計仕様
  • 特殊材料による耐トラッキング性
  • ご要望に応じた多彩なラインナップとカスタマイズ設計、製造

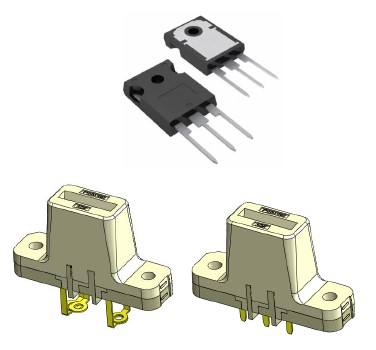

C001シリーズ(3端子用ソケット)

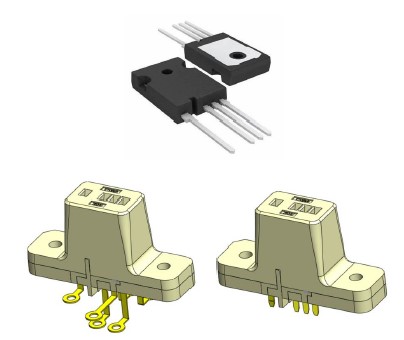

C082シリーズ(4端子用ソケット)

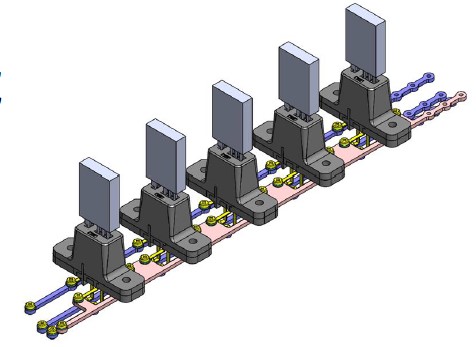

バスバータイプの特長

  • 大電流対応
  • 基板イニシャル費不要
  • 高温環境での使用が可能
  • 配列の自由度が向上
  • メンテナスが容易

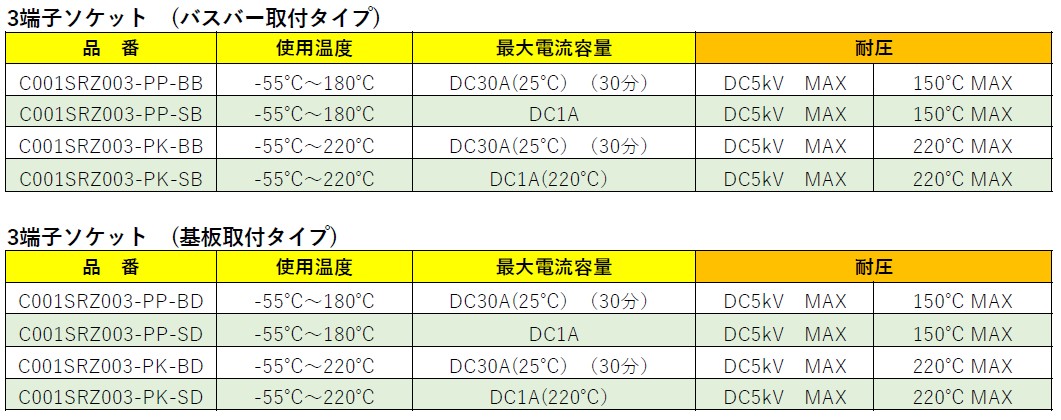

製品型番一覧表

C001シリーズ

TO220,TO-3P, TO247-3L(3端子用ソケット)


C082シリーズ

TO247-4L(4端子用ソケット)


※耐圧はお客様でご用意する基板やはんだ付け条件により変わる可能性があります。

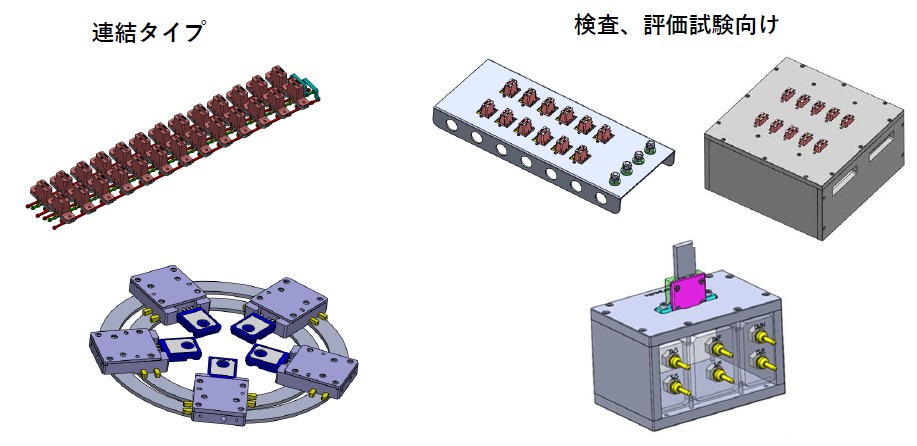

パワーデバイスソケット応用アプリケーション

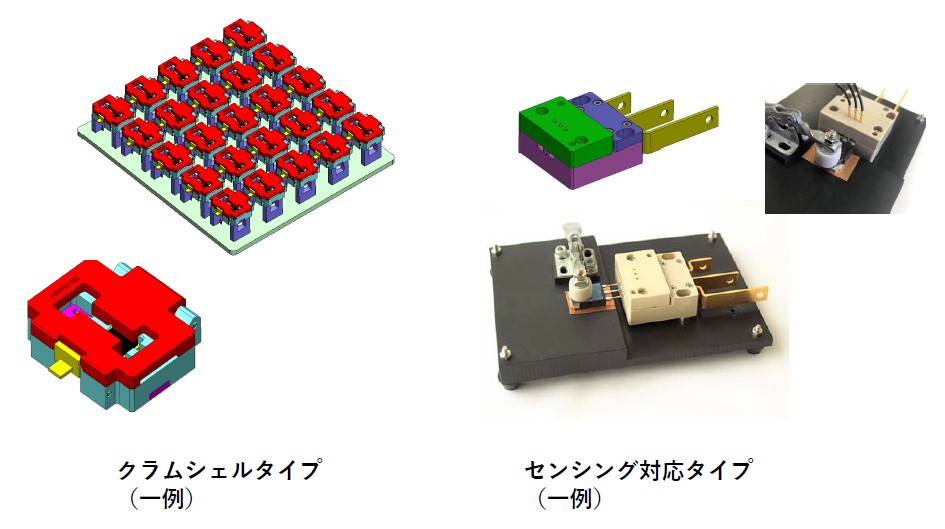

パワーデバイスソケット(カスタム仕様)
