組み込み用 NFC Bridgeモジュール BRDシリーズ

製品名 組み込み用 NFC Bridgeモジュール
型式 BRDシリーズ
メーカー 株式会社アートファイネックス
メーカーサイト メーカー製品サイトはこちら
資料

概要

・ブリッジサイズ 10×18×3.9mm(標準コネクタ)のコンパクトサイズ
・FeliCa(ISO18092)、ISO14443TYPEBのマルチプロトコルに対応
・ARI3000で39mm、ARI3020で24mmの通信距離を確保 ※1
・I2Cで接続、不揮発メモリを搭載し、接続機器が電源OFFでも読み書き可能
・ブリッジ性能評価用キットをご用意、評価用ソフトはソースを提供可能
・M2を1穴用意、樹脂ねじで固定が可能

※1 メーカー製NFCリーダライタでFeliCaによる参考データ、実装環境により異なります。

特長

有線(I2C)と無線(FeliCa・ISO 14443 TypeB)とを橋渡しする
NFC Bridgeモジュールです。

外部機器の運転ログ収拾、
外部機器へのデータ設定、
外部機器の動作トリガー通知、
電子機器や家電との情報交換 等多彩な用途に好適です。

主な仕様

RFインタフェース : ISO14443 TYPE-B/F (ISO18092(FeliCa))
RF通信速度 : 212kbps
上位インタフェース : I2C 半二重通信
不揮発メモリ : あり(432バイト(FeRAM))

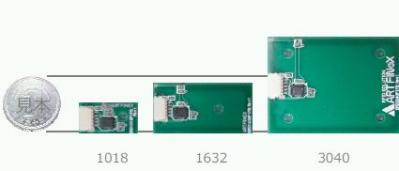

モジュールサイズ・重量
 1018 : W10 × D18 × H3.9mm 1g以下
 1632 : W16 × D32 × H3.9mm 3g以下
 3040 : W30 × D40 × H3.9mm 5g以下
暗号化機能 : AESを搭載
通信距離 ※

送信機器
ARI3020
ARI3000
Nexus S
1018
24
39
25
1632
32
53
35
3040
38
62
40

通電なしでの参考値(mm) 実装環境、他で変動あり

上位接続用コネクタ標準 : SM05B-SRSS-TB   オプション SM05B-SHLS-TF
電源電圧 : DC3.3V±5%
動作温度 : -20℃ .+75℃
保存温度 : -30℃ .+80℃ (高温下での保存は推奨せず)
保存・動作湿度 : 30%RH .80%RH(結露無きこと)

その他

モジュールのサイズ、接続コネクタのカスタム、UARTでの接続インタフェースのカスタム対応、お気軽にご相談ください。
