システム全体の最適化に向けた前処理用FPGA 搭載高性能カメラシリーズ Baumer LX-VAシリーズ
| 製品名 | システム全体の最適化に向けた前処理用FPGA 搭載高性能カメラシリーズ |
|---|---|
| 型式 | Baumer LX-VAシリーズ |
| メーカー | Baumer社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
| 資料 |
概要

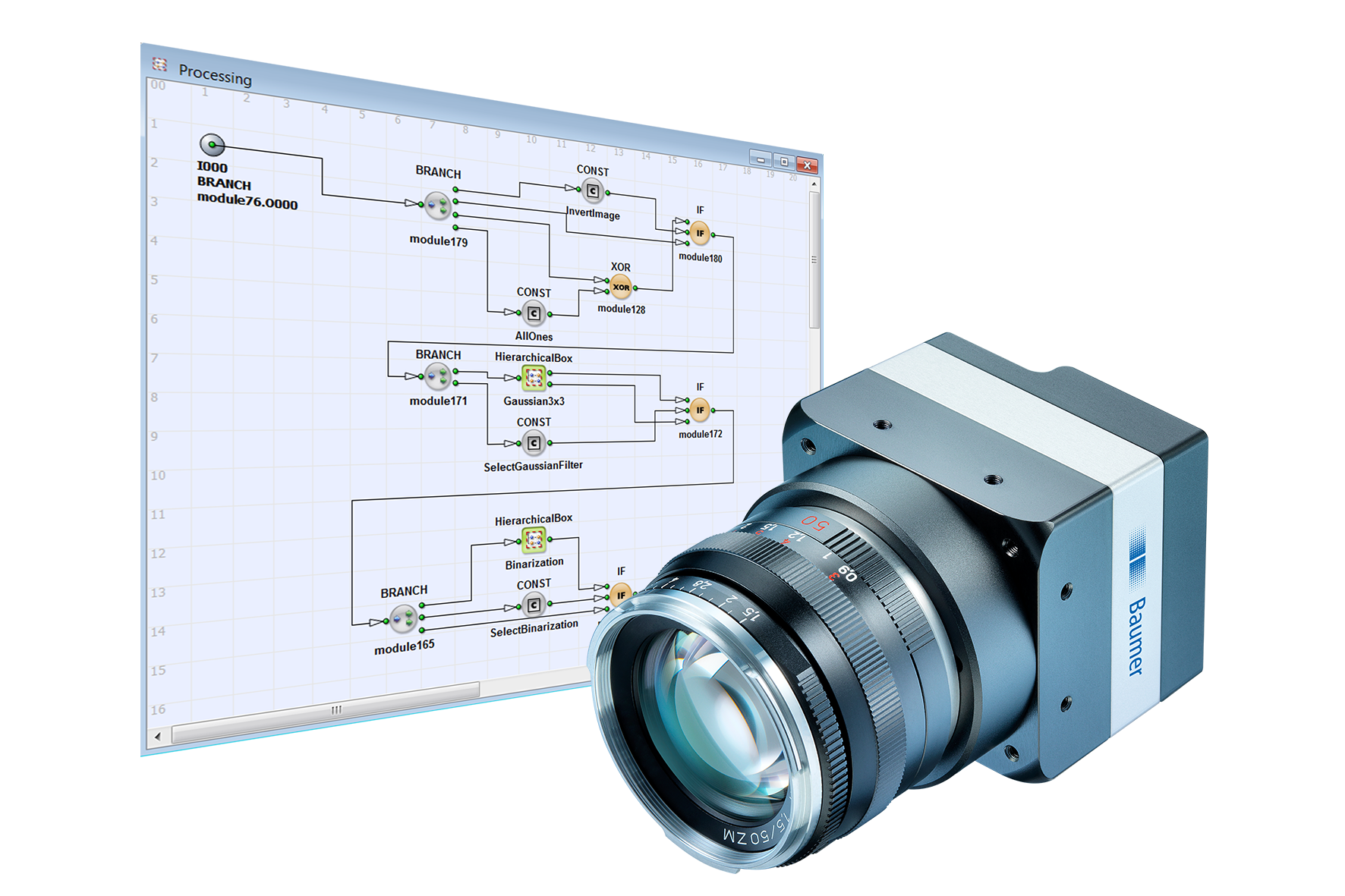

LX-VAシリーズは、高精細カメラLXシリーズをベースに前処理用FPGAを搭載した高性能カメラシリーズです。カメラに搭載されたFPGAを活用することで、PC側処理の負荷軽減や必要データへの絞り込みによる伝送量の削減などシステム全体の最適化を図ることが可能です。センサには、LXシリーズと同じく、高精細で高速性にも定評のある、ams Sensors Belgium社製CMOS「CMV」を搭載。 解像度は2Mから20Mまで準備し、4M時の撮像フレームレートで29fpsを達成しています。F P G A回路設計では、グラフィカルで直感的操作が可能なSiliconsoftware社製FPGA設計ツール「VisualApplet」を採用、処理中データの表示機能や設計へのフィードバック機能など柔軟且つ迅速なFPGA開発をサポートしています。
特長
・センサ ： ams Sensors Belgium社製CMOS「CMV」
・解像度 ： 2Mから25Mピクセル
・フレームレート ： 最高338fps（2Mサイズ時）
・ピクセルフォーマット ： モノクロ（8bit/10bit/12bit）
：カラー(BayerGB8/BayerGB10/BayerGB10 Packed) ,3D
・レンズマウント ： C,M58マウント
・インターフェース： GigE
・外部入出力 ： デジタルINx1,デジタルOUT×3
・電源 ： M8コネクタ,PoE
・サイズ [mm] ： （横×縦×高）60×60×52.4～60×60×54.25
・重量[g] ： 290（M58-mount）～340
・環境 ： 動作温度 5～50度/保護等級 IP40
※GigE Vision規格、GenICam規格、ARMファミリに対応
