概要

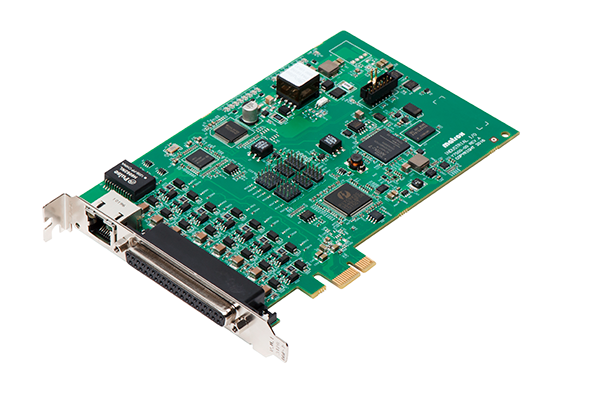

Zebra Indioは、産業用IOと通信機能を備えているため、　　　　　
Aurora Imaging Library /Aurora Design Assistantが
動作している汎用パソコンをビジョンコントローラとして利用できます。
イーサネットは、PoEに対応しておりGigE Visionカメラからのキャプチャに対応しています。

特長

●16点独立デジタルIO(入力：8点、出力：8点）搭載（光絶縁入力）
● 24VおよびTTL互換（ジャンパにて設定）
● PCIe x1インターフェース
●インクリメンタルエンコーダ対応
● PoE対応Ethernetポート搭載

主な仕様

ハードウェア：
入力×8フォトカプラ
24VまたはTTLのジャンパを選択可能

Low Level
0V～5V(標準)または0V～0.8V(TTLモード)

High Level
11V～24V(標準)または2V～5V(TTLモード)
シンクまたはソース(最大100mA)
インクリメンタルエンコーダに対応
システム割込の生成
ステータスインジケータLED

出力×8
フォトカプラ24VまたはTTLのジャンパを選択可能
Low Level
　0V～3V(標準)または0V～0.1V(TTLモード)

High Level
最大24V(標準)または最大5V(TTLモード)

・シンクまたはソース(最大100mA)
・リセット可能なヒューズによる保護ステータスインジケータLED
・ギガビットイーサネットポートPROFINETプロトコルのハードウェアアシスト(1msのI/Oサイクルタイム)
・最大15.4Wの絶縁型PoEサポート
・コネクタ　I/O用37ピンD-Subギガビットイーサネットポート用RJ45
・サイズ：16.76×1.87×10.67cm (6.6×0.737×4.2インチ)
・動作温度 : 0°C～55°C(32°F～131°F)
・保管温度：-40°C～85°C (-40°F～185°F)
・相対湿度：10％～90%（結露なきこと）
