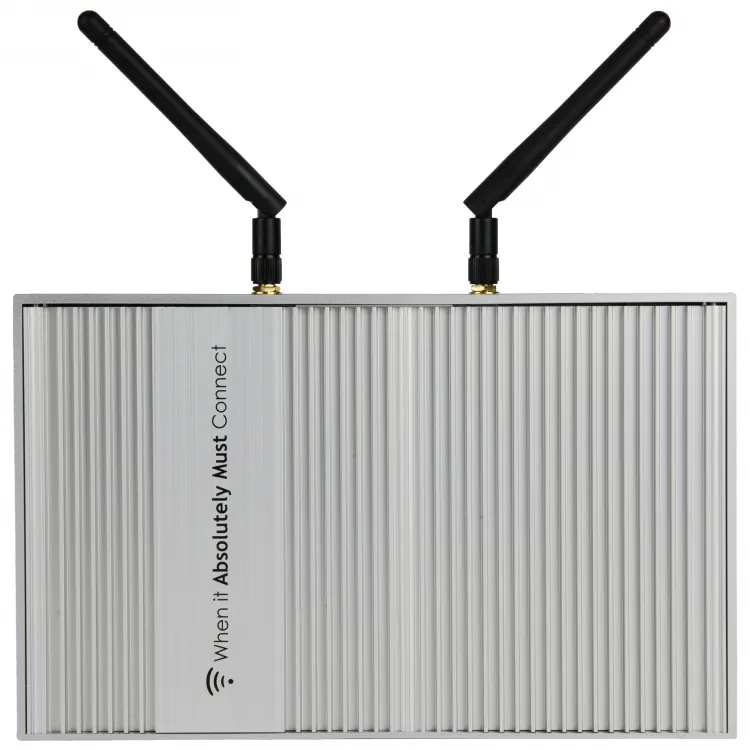

産業用マルチカメラドライブレコーダ RM100RC
| 製品名 | 産業用マルチカメラドライブレコーダ |
|---|---|
| 型式 | RM100RC |
| メーカー | サイレックス・テクノロジー株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
| 資料 |
概要
工場や倉庫で稼働している自動化装置や生産ラインで発生するトラブルなど、様々な事象を最大4つのカメラで一度に録画できる産業向けドライブレコーダです。
RM-100RCと標準カメラの組合せでは、カメラを接続後、すぐに録画を開始することができます。
監視対象の設備から撮影のトリガとなるデジタル入力信号をインプットすることで、トリガを中心点とした前後時間の録画となり、より効率的な状態監視が可能です。
またRM-100RCは、現場にネットワークが無くても、RM-100RCのアクセスポイント機能を使いタブレットPCなどの無線端末から録画映像の確認やシステム監視を実現します。
特長
●簡単導入、すぐに使える

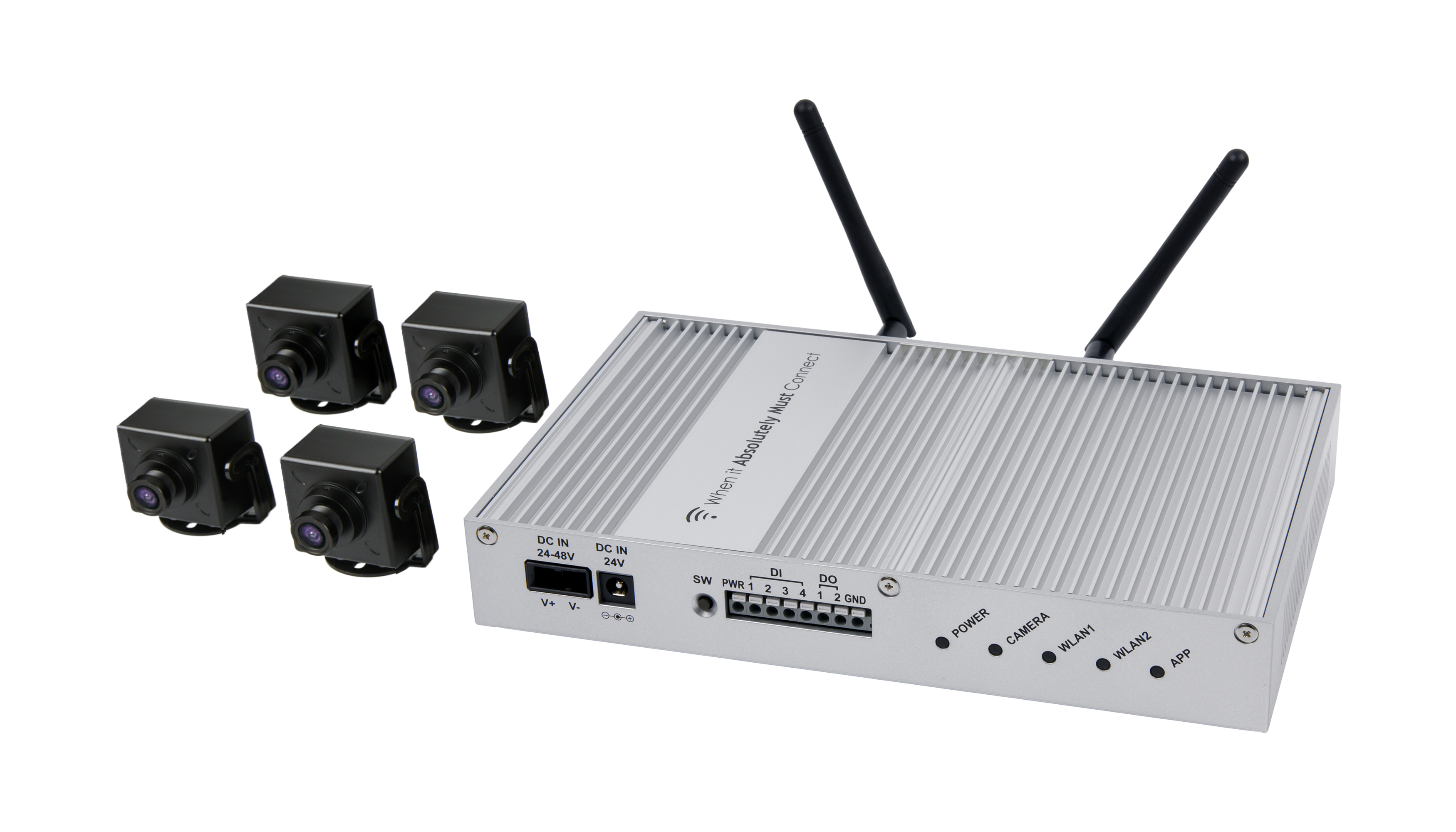

RM-100RC本体とサイレックス標準カメラ（設定済みで出荷）を接続し、電源を入れるだけで常時録画を開始します。
また、RM-100RC本体はPoE（Power over Ethernet）インジェクター機能を搭載しており、一本のLANケーブルだけでPoEに対応するIPカメラの電源供給と通信を行います。
なお、IPカメラはお客様で選定頂くことができます。適用可能なカメラスペックはサイレックスのWebサイトを参照ください。
●用途に合わせて録画モードや保存方式をセッティング

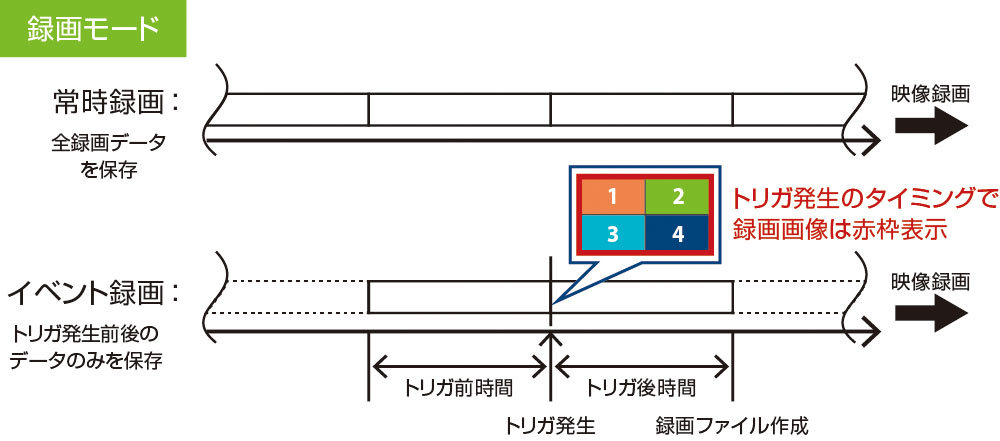

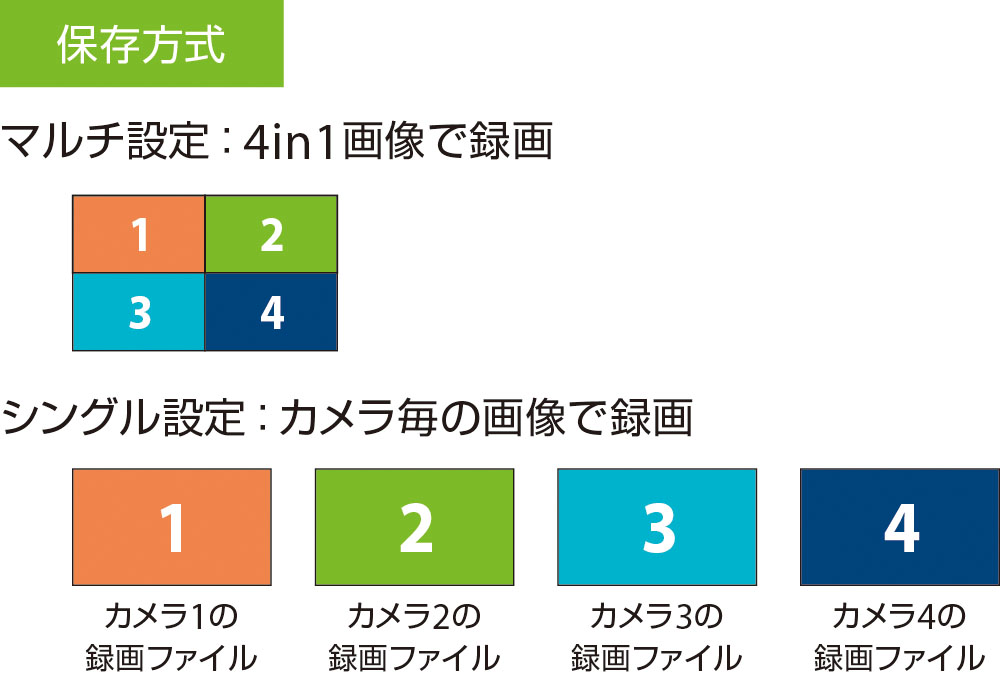

録画モード（常時・イベント）とカメラ映像の保存方式（マルチ・シングル）の組合せにより、用途に合わせた録画が可能です。
●ネットワーク接続による録画データの活用
既存のネットワークに接続することで、RM-100RC本体に蓄積された録画データを簡単に共有することができます。

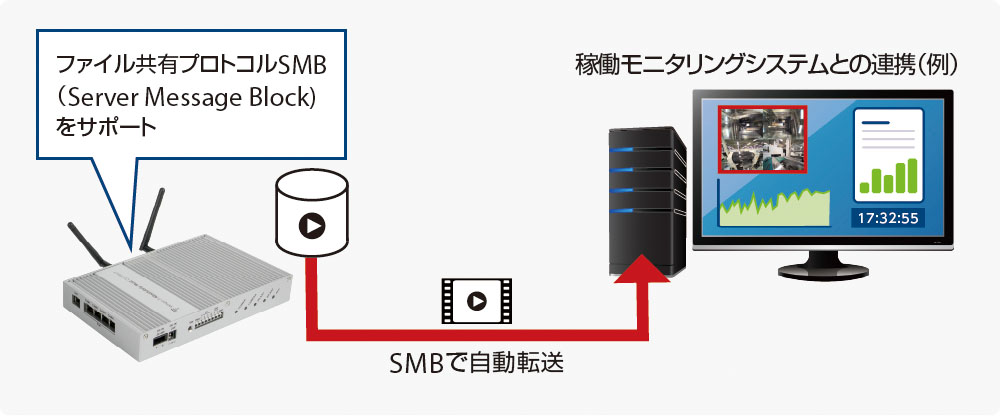

また、SMB（Server Message Block）プロトコル※に対応しており、ネットワーク上のWindows PCやストレージに自動でデータを転送することができます。
生産や品質に関わるデータと録画映像を関連付けることでより高度な稼働監視が可能となります。
●ネットワークがなくてもアクセスポイント機能で映像配信
Wi-Fi 6（IEEE 802.11ax）対応のアクセスポイント機能を搭載しています。
タブレットPCなどの無線端末でカメラのストリーム映像の確認や録画データの取り出し、RM-100RC本体の設定変更が可能です。
主な仕様
| 型番 | RM-100RC |
| 無線LANインタフェース | IEEE 802.11a/b/g/n/ac/ax （外部アンテナ） ■ 2.4GHz：1-13ch ■ 5GHz：W52/W53/W56 （W53/W56はDFSに対応） |
| セキュリティ | ■ 無線認証方式 Open、WPA2™-PSK、WPA2™-Enterprise、WPA3™-PSK、WPA3™-Enterprise ■ 暗号化方式 AES |
| 有線LANインタフェース | ■ 基幹ネットワーク接続用 RJ-45 x1ポート （100BASE-TX/1000BASE-T） ■ IPカメラ接続用 （IEEE 802.11af PoEインジェクター機能 4ポート合計10Wまで） RJ-45 x4ポート （100BASE-TX） |

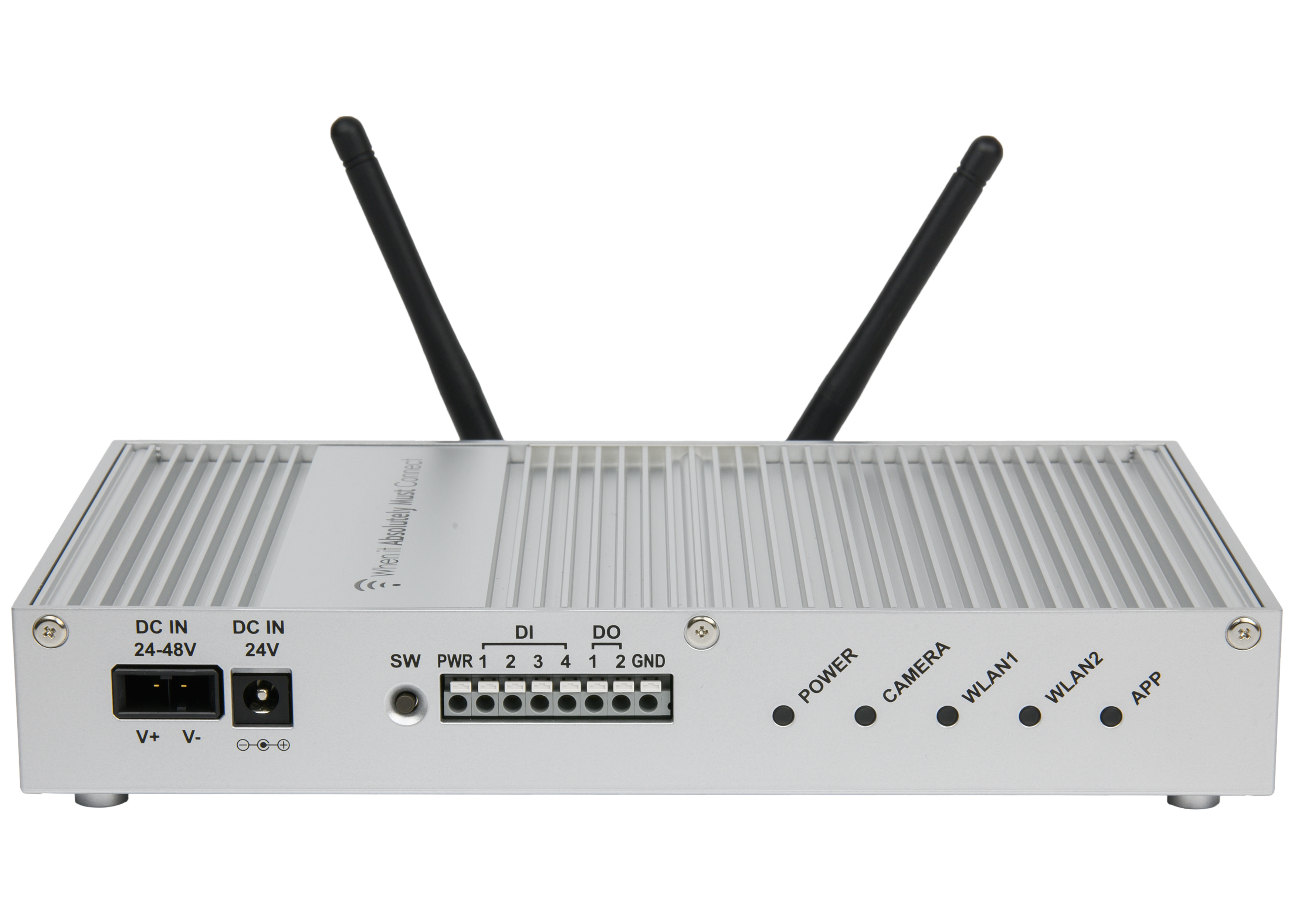

| デバイスインタフェース | デジタル入力 x4 （イベント録画用トリガ） デジタル出力 x2 Vin DC5-24V ※1 GND |
| ※1 イベント録画トリガを利用する際には、入力信号と同じ入力電源（5～24V）を印加して下さい。 | |
| スイッチ | プッシュスイッチ×1 |
| LED | 本体×5 |
| 動作環境条件 | 温度条件：-20 ～ +55℃ |
| 湿度条件：20 ～ 80%RH(結露なきこと) | |
| 保存環境条件 | 温度条件：-30 ～ +70℃ |
| 湿度条件：20 ～ 90%RH(結露なきこと) | |
| 電源 | コネクタ ：DC24－48V±5％ ※2 ACアダプタ：DC24V±5％ ※3 |
| ※2 JST製 JFAコネクタJ300シリーズF32FSS-02V-KXを使用して下さい。 ※3 本製品にはACアダプタは同梱されておりません。ACアダプタでご利用の場合は別途オプション品をご購入下さい。 |
|
| 最大消費電力 | 24W （標準カメラ4台利用時、最大約10Wを含む） |
| 最大消費電力 | ACアダプタ: 15.6W (DC12V 1.3A)※1 |
| PoE: 25.5W (PoE+規格に準拠) | |
| 外形寸法 | 230×142×40mm (本体のみ、突起物除く) |
| 重量 | 約920g (本体のみ) |
| 同梱物 | 本体、ゴム足、Web案内シート |
| 各種取得規格 | VCCI Class A、FCC Class A、CE Class A、RoHS |
| VLAN | IEEE 802.1Q 準拠のタグ VLAN |
| 保証期間 | 5年 |
| 映像/録画機能 | |
| 対応ブラウザ | Microsoft Edge |
| 動作確認済OS：Windows | |
| 最大転送画数 | 同時2セッション |
| 解像度 | HD （またはFull HD ※4） |
| フレームレート | 30fps |
| ビットレート | 最大 3Mbps |
| 映像フォーマット | H.264 |
| 通信プロトコル | RTP (RM-100RC本体－カメラ間) |
| 録画方式 | 常時 / イベント（トリガ入力） |
| 保存方式 | マルチ （最大4） / シングル |
| 保存容量 | 約200GB （目安：カメラHD＋常時＋マルチの録画で7日間程度 ※5） |
| ファイル転送 | SMB （Windows PCとのファイル共有） |
| 注釈 | ※4 Full HDカメラを使用する場合、保存方式によってカメラの接続可能台数が変わります。また、HDカメラとの同時併用はできません。 |
| ※5 ビットレート２Mbpsの場合の容量目安です。 | |
その他
● AMC Mesh機能対応

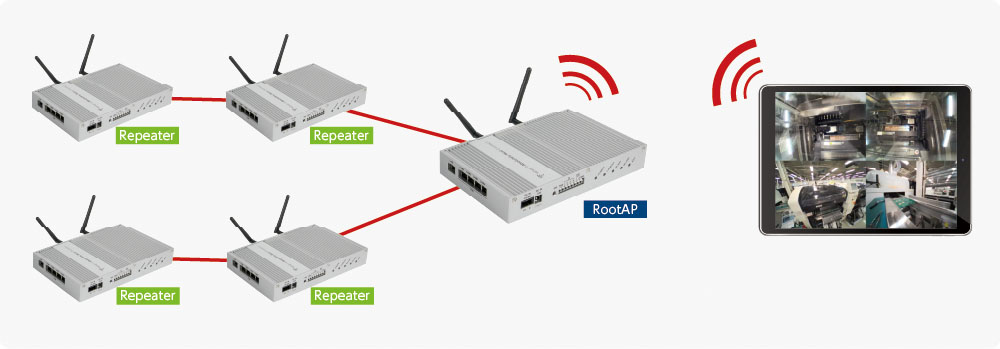

サイレックス独自のツリー型接続メッシュネットワークであるAMC Meshに対応しています。
本製品同士やAMC Meshに対応したサイレックス製アクセスポイントと合わせて最大16台で1つのメッシュネットワークを構成し、ホップを重ねることで広いエリアにWi-Fiネットワークを形成することができます。
