概要

高速かつ長距離のカメラ接続を実現。CoaXPress 2.0標準を満たす可動屈曲耐久性のある2種類のケーブルを提供しています。

特長

・CoaXPress 2.0 対応
・最大12.5 Gbps ／チャネルの高速データ転送 （Micro-BNC、BNCコネクタ仕様）
・標準／高性能の2種類のケーブルタイプ（それぞれ1心・4心あり）
・高性能ケーブルは低発塵タイプのため、クリーンルームにも対応
・Micro-BNC、BNC、DIN1.0/2.3コネクタに対応
・DIN スクリュータイプ、Micro-BNC ライトアングルタイプを新たにラインナップ。（※ライトアングルタイプは標準タイプケーブルのみ）

主な仕様

●可動用標準タイプケーブル　1CX□-□□-0S-○○○.○シリーズ
固定用途から一般可動用途までの広範囲のアプリケーションに最適
・取り回しの容易なしなやかなケーブル
・ケーブル外径　Φ4.2mm

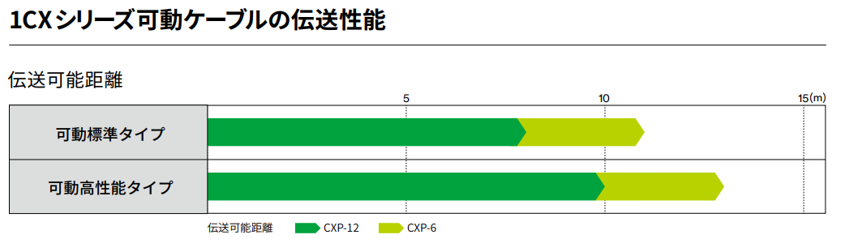

・CXP伝送可能距離
　　　CXP-12：最大8m、CXP-6：最大11m
・可動耐久性：R50mmケーブルベア摺動2000万回以上

●可動用高性能タイプケーブル　1CX□-□□-0G- ○○○.○シリーズ
細径ケーブルで高い可動耐久性と長距離伝送を両立した高性能ケーブル
・ケーブル外径　Φ4.3mm
・可動耐久性：R50mmケーブルベア摺動5000万回以上
・CXP伝送可能距離
　　　CXP-12：最大10m、CXP-6：最大13m

●4心マルチチャネルケーブル　1CX□-□□-Q□- ○○○.○シリーズ
上記の標準タイプ、高性能タイプ、それぞれに対応した4心複合ケーブル
・ケーブル外径　φ12mm（標準タイプ）、 φ12.1mm（高性能タイプ）
・CXP伝送可能距離
　　　＜標準タイプ＞ CXP-12：最大8m、 CXP-6：11m
　　　＜高性能タイプ＞ CXP-12：最大10m、CXP-6：13m
・可動耐久性
　　　＜標準タイプ＞ ：1000万回以上
　　　＜高性能タイプ＞：2000万回以上

その他

●製品型番体系
1CX□-□□-□□-○○○.○
(適応伝送レート)-(コネクタ組み合わせ)-(心数)(ケーブルタイプ)-(製品長)

例：
1CX12-35-0S-008.0
・・・12：CXP-12/35：片端Micro-BNC・片端Micro-BNCライトアングル/0S：1心・可動標準タイプケーブル/008.0：8m

1CX6-44-QG-010.0
・・・6：CXP-6/44：両端DIN1.0/2.3スクリュー/QG：4心・可動高性能タイプケーブル/010.0：10m

●動作確認用の貸し出しサンプルもございます。お気軽にお問い合わせください。

*CoaXPress は、JIIAの商標です。
*3Mは、3M社の商標です。
