製品情報
ハーメチックコネクタ DCBシリーズ


製品名 | ハーメチックコネクタ DCBシリーズ |
---|---|
メーカー | ダイトロン株式会社 |
メーカーロゴ | ![]() |
概要

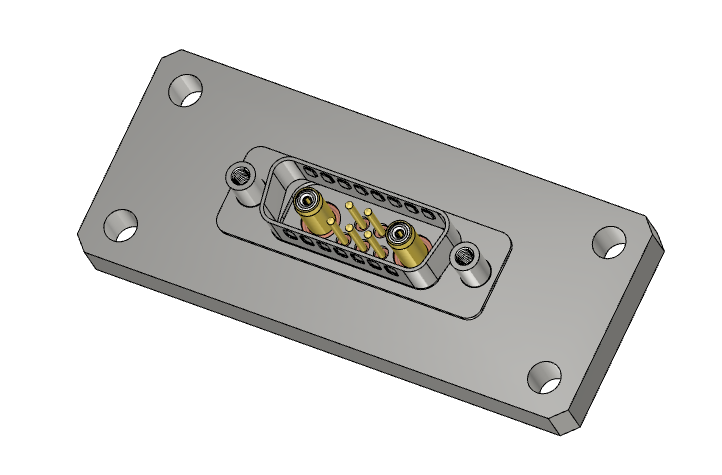

スルーバルクヘッドタイプの複合Dsubガラスハーメチックコネクタです。
特長
● 真空容器・圧力容器等の電流導入端子としてご使用頂けます。
● MIL-DTL-24308 複合Dsubソケット側コネクタとの嵌合が可能です。
● 特殊コンタクトとして、同軸タイプと動力タイプが選択できます。
● ガラス封着しているため、気密性 (1.0×10-9Pa・m3/sec以下)に優れております。

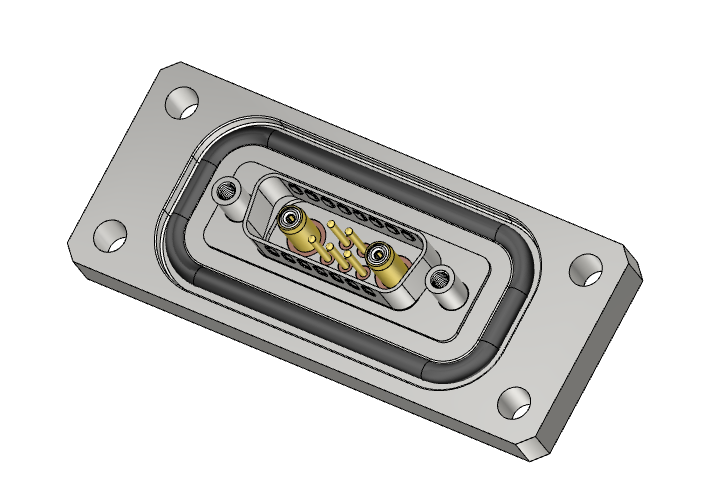

● シェルのフランジ部には、Oリング溝が加工されています。
● シェルはニッケルメッキ仕上げとなっております。
● ピン及び特殊コンタクト表面処理は特殊コンタクトが同軸タイプの場合は金メッキ仕上げ、
動力タイプの場合はニッケルメッキ仕上げになります。
主な仕様

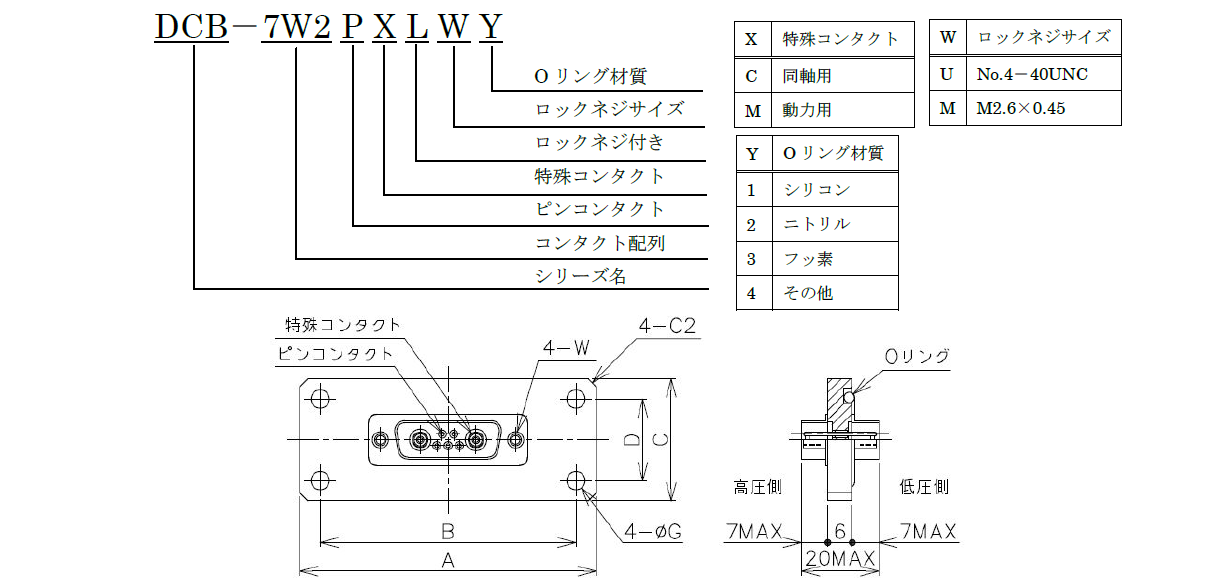

型式

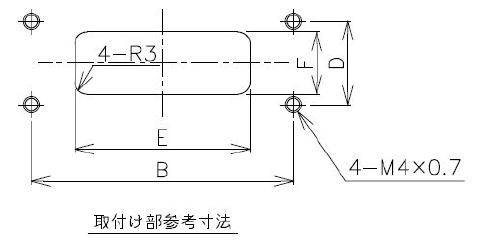

寸法
(単位:mm)
パーツナンバー |
芯数 (ピン/特殊) |
A | B | C | D | E | F | φG | W |
Oリングサイズ |
---|---|---|---|---|---|---|---|---|---|---|
DCB-7W2PXLWXY | 5/2 |
73 |
63 | 30 | 20 | 42.2 | 15 | 4.5 | No.4-40UNC or M2.6×0.45 |
AS568-128 |
DCB-17W2PXLWXY | 15/2 | 85 | 75 | 30 | 20 | 55.0 | 15 | 4.5 | AS568-133 |
仕様
1. | 定格電流 |
3A(ピン)、2A(同軸用)、40A(動力用) |
---|---|---|
2. | 絶縁抵抗 |
1000MΩ以上(at DC500V) |
3. | 耐電圧 |
AC500Vr.m.s. |
4. | 気密性 |
1.0×10-9Pa・m3/sec以下 |
5. | インピーダンス(同軸部) |
50Ω相当 or 75Ω相当 |
ご注意
- 材質、取付寸法、形状、高圧力仕様等の特殊品につきましては、別途ご相談下さい。
- 圧力方向が逆になる場合は別途ご相談下さい。
- コンタクト配列は他に各種製作可能です。
- 改良等により予告無く内容を変更する場合がありますので、あらかじめご了承下さい。
