真空容器内用コネクタ DMSVシリーズ


製品名 | 真空容器内用コネクタ DMSVシリーズ |
---|---|
メーカー | ダイトロン株式会社 |
メーカーロゴ | ![]() |
概要

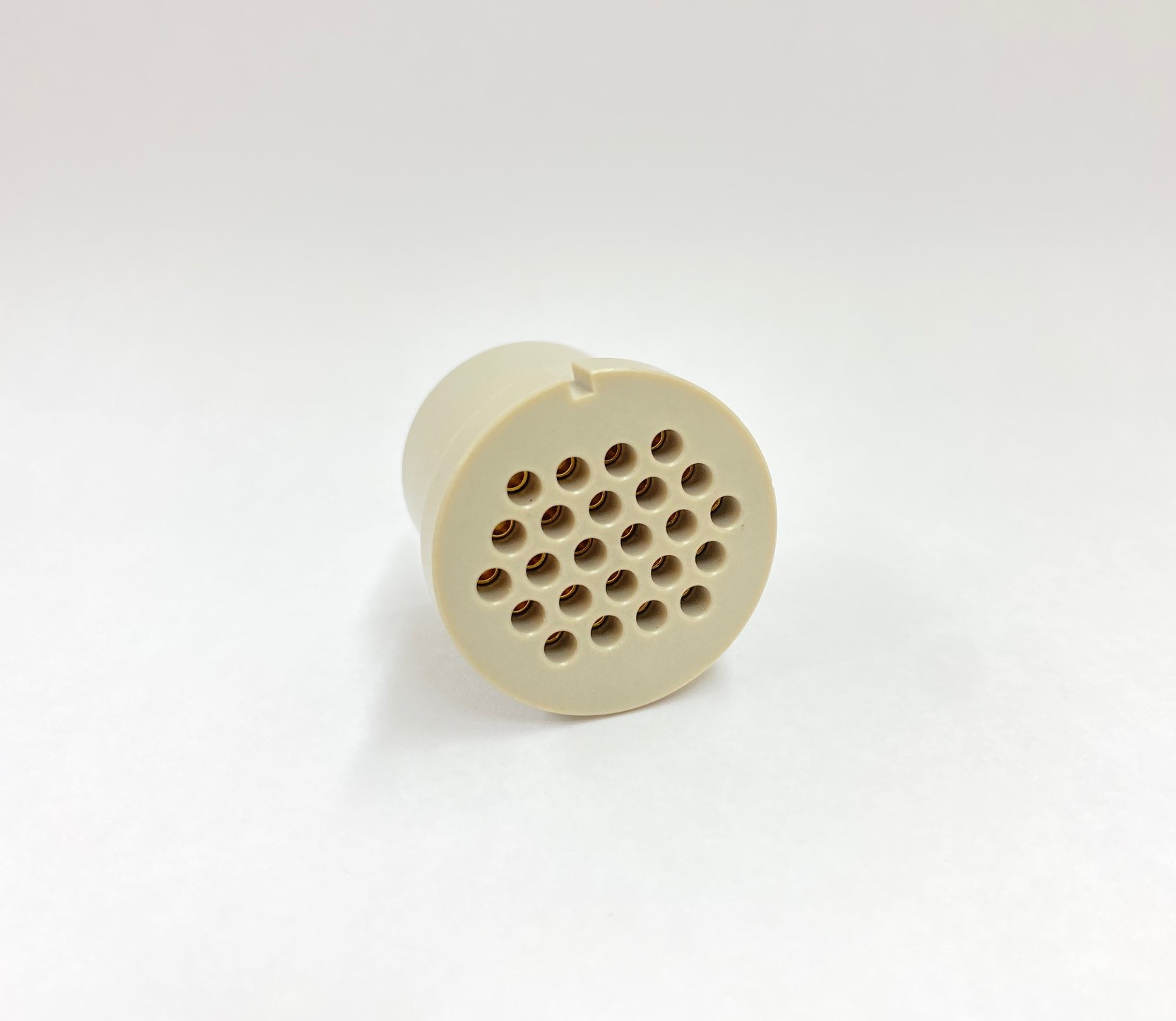

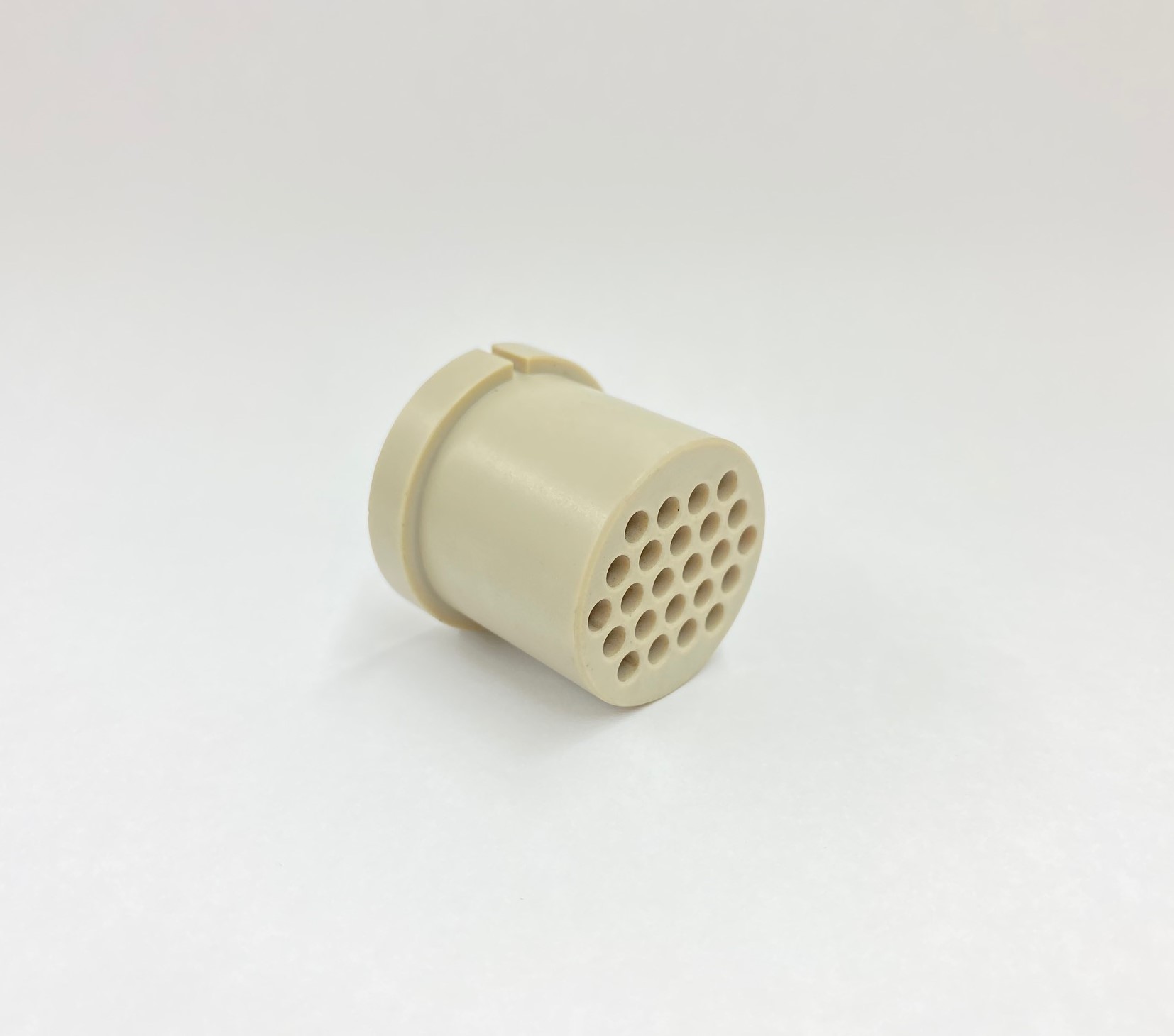

丸型タイプ(MIL-DTL-5015準拠)の真空容器内用コネクタです。
特長
- インシュレータはPEEK又はセラミックを使用し、高真空度のアウトガス特性に優れております。

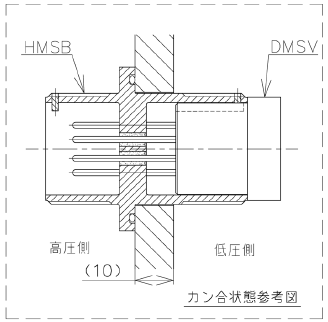

- ハーメチックコネクタHMSBシリーズとの嵌合が可能です
- コンタクトの結線方法は圧着方式となります。
主な仕様
構造及び表面処理
- インシュレータはモノブロック構造となっております。
- コンタクトは銅合金の金メッキ仕上げとなっております。

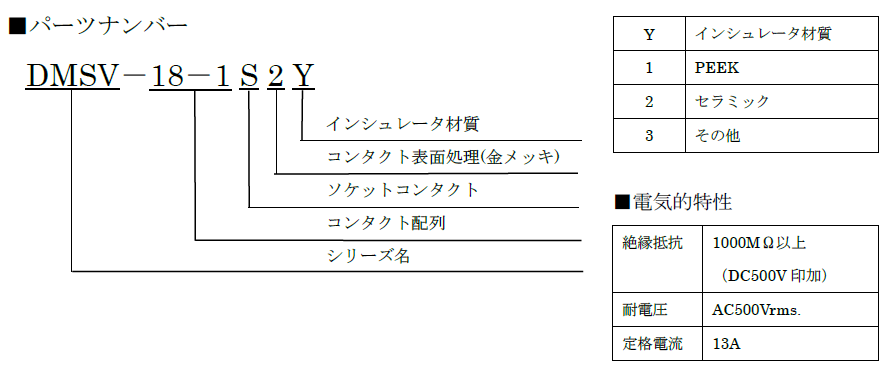

型式

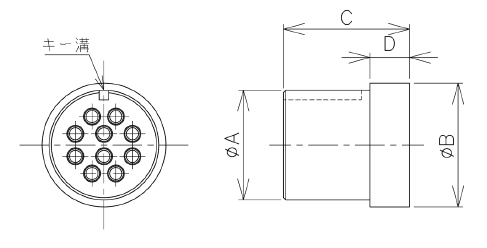

寸法
(単位:mm)
パーツナンバー | A | B | C | D |
---|---|---|---|---|
DMSV-14S-2S2Y | 17 | 20 | 27 | 14 |
DMSV-18-1S2Y | 23.5 | 26.5 | 27 | 8.5 |
DMSV-20-29S2Y | 26.5 | 29.7 | 27 | 8.5 |
DMSV-24-28S2Y | 32.9 | 36 | 27 | 8.5 |
DMSV-36-10S2Y | 50.2 | 55 | 27 | 8.5 |
電気的特性
1. | 絶縁抵抗 | 1000MΩ以上(DC500V印加) |
---|---|---|
2. | 耐電圧 |
AC500Vrms. |
3. | 定格電流 | 13A |

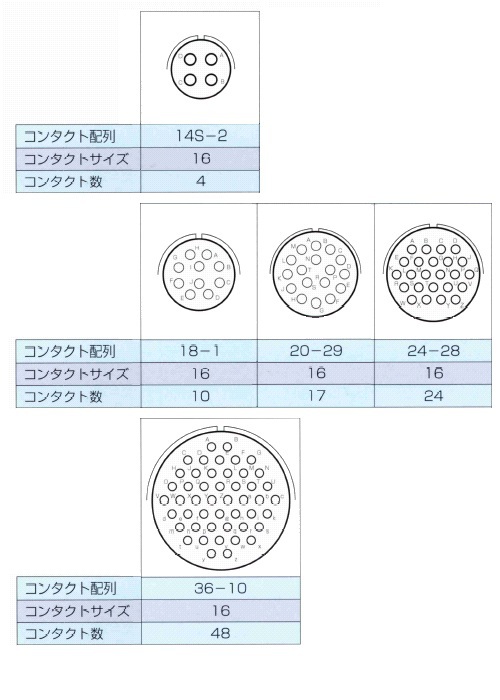

コンタクト配列

ご注意
- 材質、取付寸法、形状変更等の特殊品につきましては、別途ご相談下さい。
- コンタクト配列は他に各種製作可能です。
- 改良等により予告無く内容を変更する場合がありますので、あらかじめご了承下さい。
