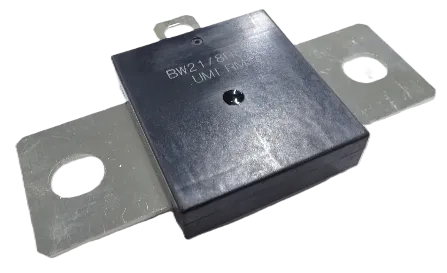

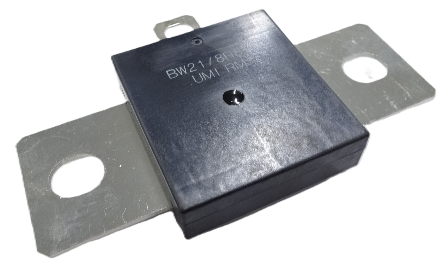

二次電池用過充電保護素子 ヒュージングレジスタ （シグナルヒューズ） BW
| 製品名 | 二次電池用過充電保護素子 ヒュージングレジスタ （シグナルヒューズ） |
|---|---|
| 型式 | BW |
| メーカー | 内橋エステック株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
過充電等の異常時に信号電流を内蔵のヒーター抵抗へ通電することにより、回路をアクティブ遮断します。
特長
- CC放電480A対応のシグナルヒューズ
- ヒーター抵抗に通電から130秒以内に遮断でき、迅速な保護が可能

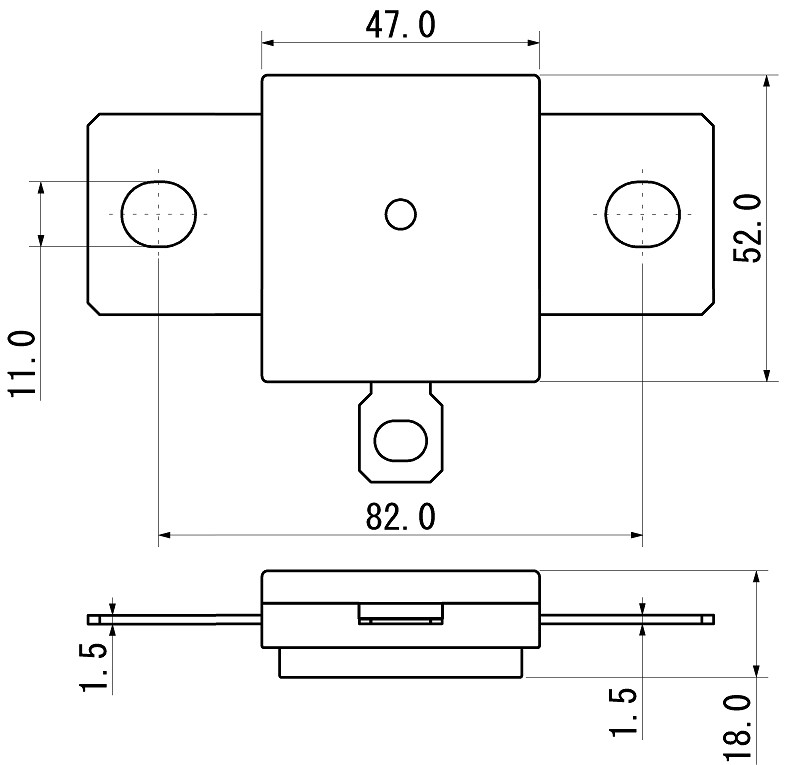

- 本体高さ18㎜以下の低背化を実現
- 完全鉛フリー品
主な仕様
| タイプNo | BW21/2R3 | BW21/8R8 | BW21/380 | |
| ヒューズ部 | 定格電流 | 480A | ||
| 定格電圧 | DC140V | |||
| 遮断可能範囲 | DC73V, 480A ～ DC140V, 63A | |||
| ヒューズ部抵抗 | 0.06mΩ以下 | |||
| ヒーター部 | 動作電圧範囲 | 22 ～ 29V | 43 ～ 58V | 90 ～ 120V |
| 抵抗値 | 2.3Ω±5% | 8.8Ω±5% | 38Ω±5% | |
| 取得安全規格 | UL | |||
その他
採用実績：ESS、EV
