製品情報
バーテスター(for LD Bar)


製品名 | バーテスター(for LD Bar) |
---|---|
メーカー | ダイトロン株式会社 |
メーカーロゴ | ![]() |
概要
本製品は、LDバーの半導体レーザーダイオードを測定ステージにセットすることで、電気特性、光出力特性、FFP特性、波長特性、NFP特性などを自動で測定する装置です。
測定した結果の表示や良否判定などはPC上に表示されます。
LDバーに特化した装置となります。
対象デバイスと用途
~対象デバイス~
LD Bar Device
(デバイスサイズ) 長さ :10mm~ チップ幅: 300μm~ 共振器長:300μm~
~デバイス用途~
・LiDAR用LD
・通信用LD
・録再用LD
・Display用LD
・医療用LD
・センサー用LD
・加工用LD
※そのほか実績多数あります! 詳しくはお問い合わせください。
特長
|

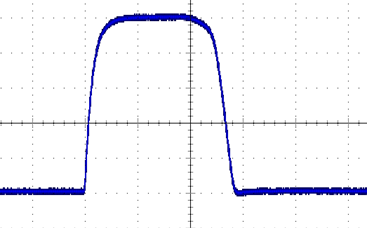

Pulse波形 |

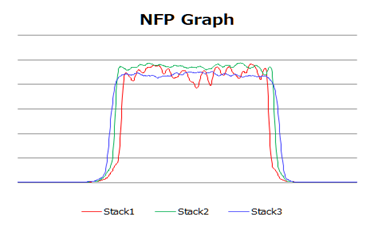

※ダイトロンオリジナルNFP光学系 |
主な仕様
※仕様詳細についての詳しい内容はテスターユニットのページに記載しております。
~ドライバー仕様~
Driver | Current | Pulse Width | ||||
---|---|---|---|---|---|---|
High Speed Pulse Driver (High) | ~50A |
2usec~ |
その他のドライバーもございます。
詳しくはテスターユニットのページをご確認ください。
~測定項目~
I-L測定
・Se測定
・Rd測定
I-V測定
波長測定
DC測定 (Ir/Vr測定)
FFP測定
NFP測定
※その他ご要望がございましたらお気軽にお問い合わせください。
~メカ要素一覧~
・品種切り替え対応デバイスローダアンローダ
・位置決め機構 カンナ刃
・フリップ機構
・多品種対応温調ステージ
・低荷重・低接触抵抗プローブ&ステージ
・高メンテナンス性プローブ (オートイニシャライズ機能)
・分類機構
その他多数の要素実績あり!!
※当社はカスタムメーカーのためお客様の要望にできる限りお応えした設計をすることが可能です。

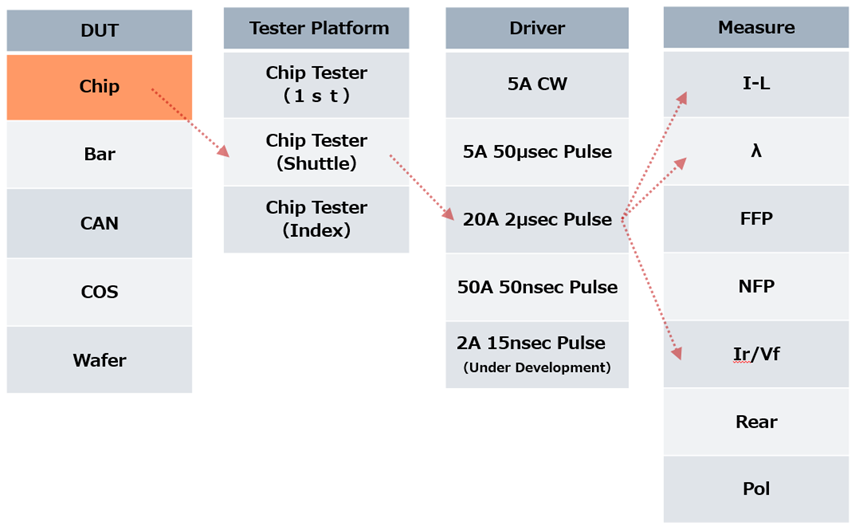

~カスタマイズ例~
ドライバー、測定項目などのカスタムが可能ですのでより自由度の高い装置を実現することができます。
※お客様の要求に関して様々な項目をカスタムすることが可能です。
※詳しくはお問い合わせください。
ダイトロンに興味をもっていただけましたら!
当社では様々なデバイスを測定する環境を準備しております。
少しでも興味がございましたら、以下のページでサンプルテストのご依頼を承っております。
ぜひ、お問い合わせお願い致します。

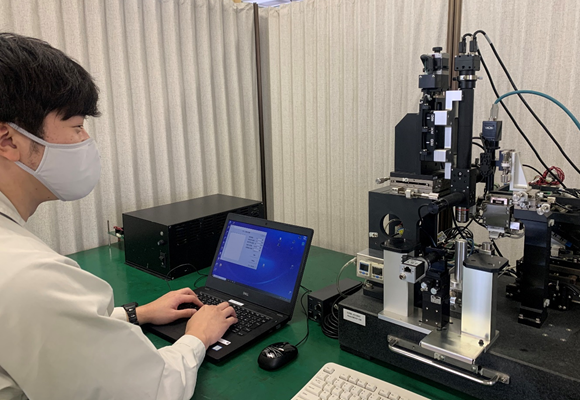

サンプルテスト環境(例)

※詳しくはお問い合わせください。
関連製品
~装置ラインナップ~

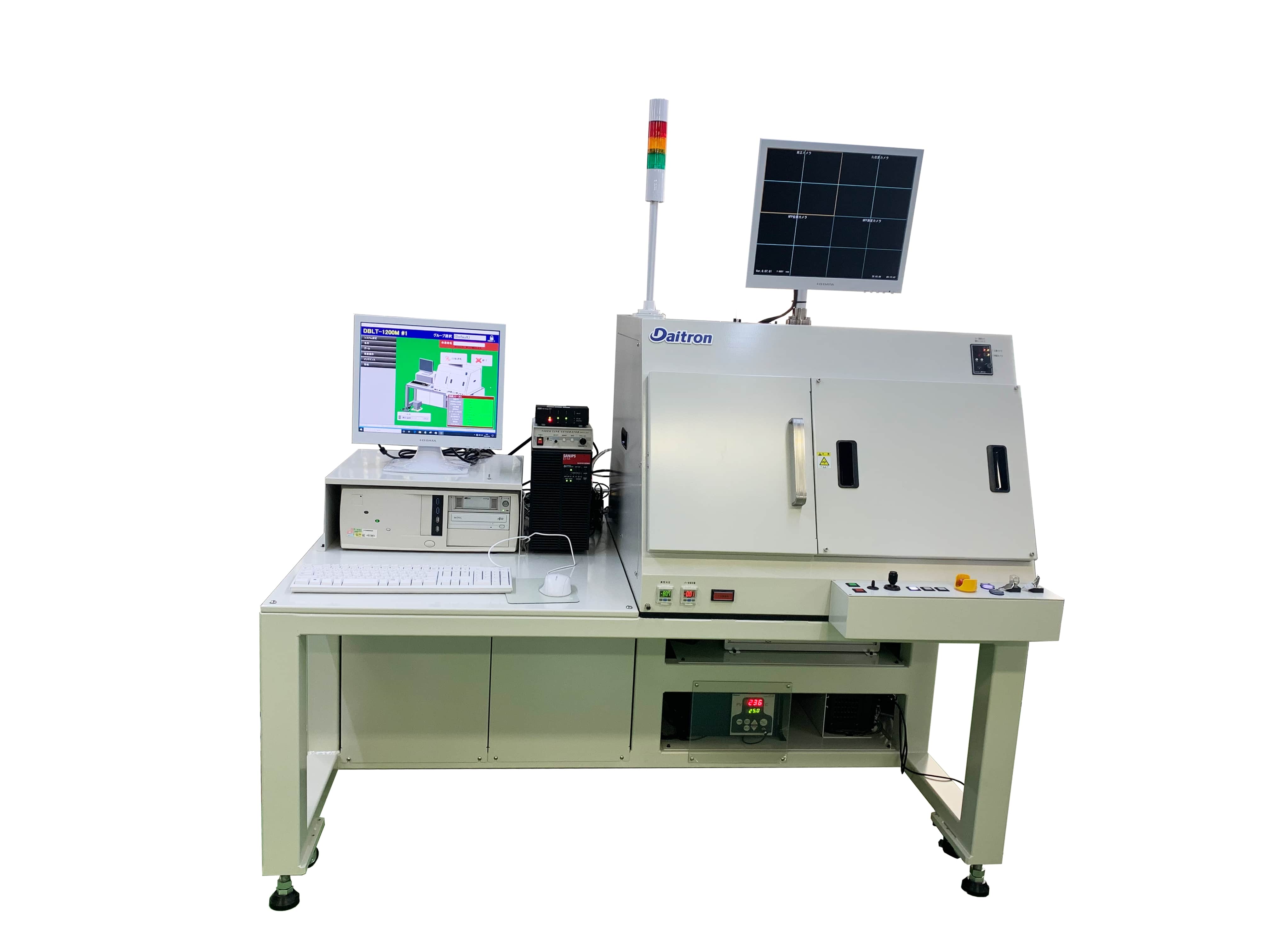

・DBLT-1200M (LiDAR用デバイス対応 I-L/NFP仕様) |
![]() |

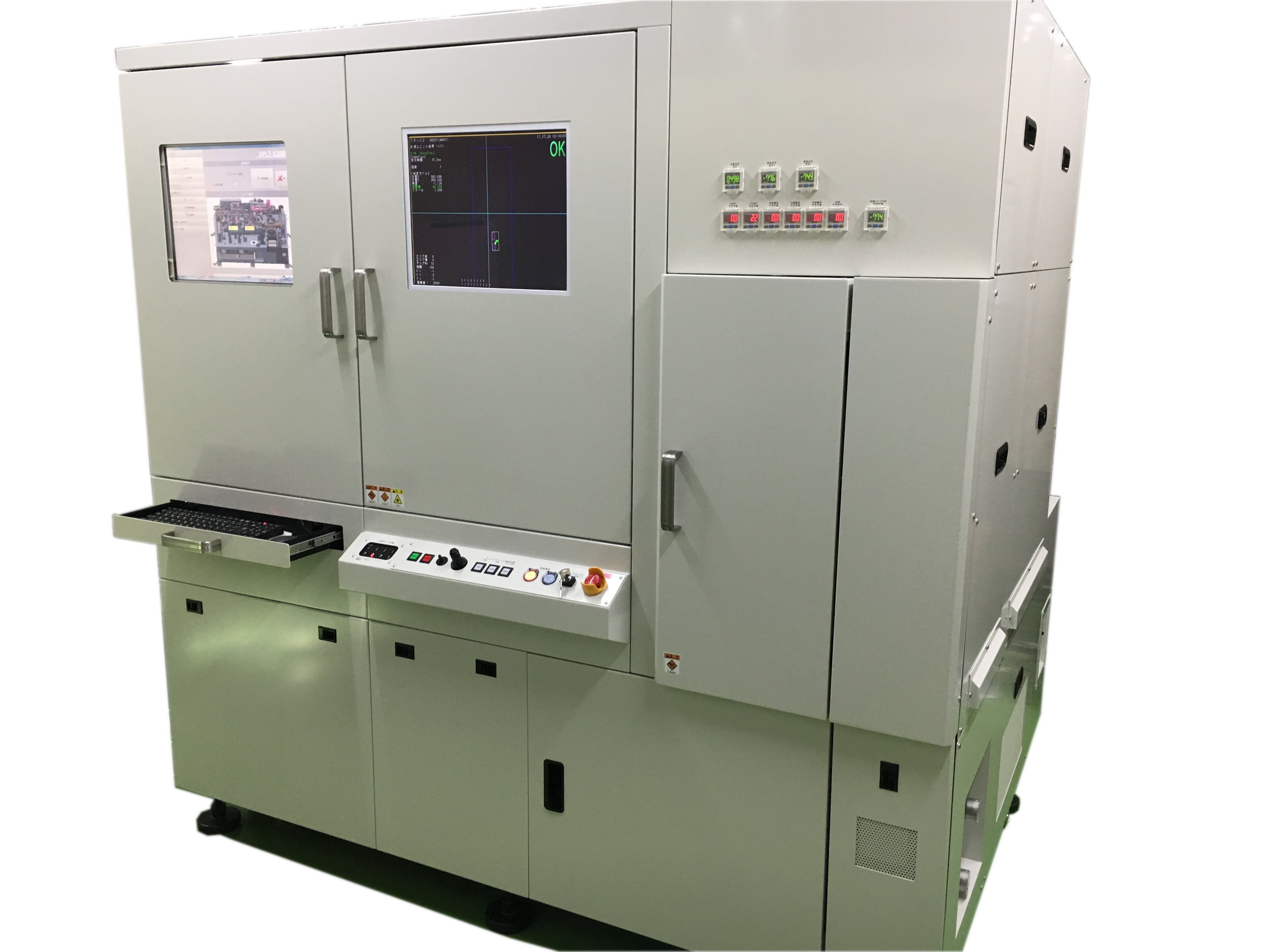

・DBLT-2200 (Display用デバイス対応 I-L/λ/FFP仕様) | ![]() |
