医療器規格認定・超低ノイズスイッチング電源 LFS150A

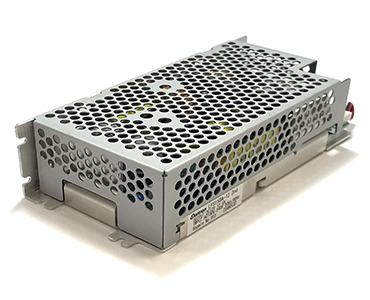

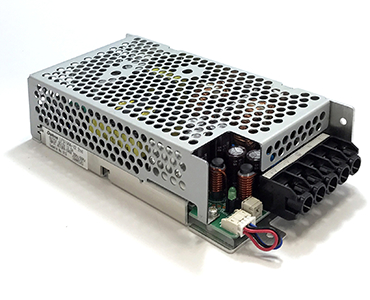

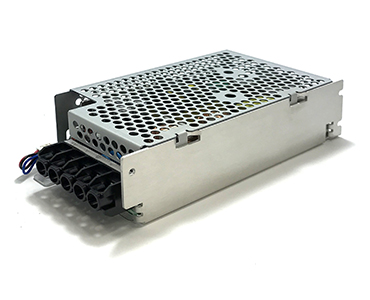

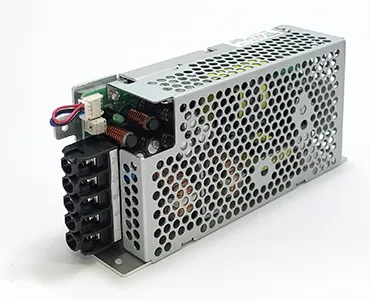

LFS150A
製品名 医療器規格認定・超低ノイズスイッチング電源
型式 LFS150A
メーカー ダイトロン株式会社
メーカーロゴ
資料
ECショップ https://direct.daitron.co.jp/shop/c/c5010

概要

超低ノイズ性能150Wスイッチング電源

特長

●強化絶縁タイプ
●超低リップルノイズ(10mV)、低雑音端子電圧、低雑音電界強度、
●低漏洩電流(0.15mA/264Vac時)

主な仕様

出力容量:150W
入力電圧:AC100-240V
出力電圧:5/12/15/24/30/48V

その他

カタログ 取扱説明書 CADデータ(2D) CADデータ(3D) 電気特性データ EMC・信頼性データ

※PDFファイルやDXFファイルをご覧になるためには、対応したアプリケーションソフトが必要です。


型式 LFS150A-5 LFS150A-12 LFS150A-15 LFS150A-24 LFS150A-30 LFS150A-48
入力 入力電圧 定格100-240Vac(入力電圧範囲:85~264Vac)
入力周波数 定格50/60Hz(入力周波数範囲:47Hz~63Hz)
入力電流 ※1 (ACIN 100V / 200V) 1.4A / 0.7A (Io=100%) 1.9A / 1.0A (Io=100%)
突入電流 ※1 (ACIN 100V / 200V) 20A / 40A
効率 ※1 (ACIN 100V / 200V) 82% / 83% 86% / 89% 86% / 88% 87% / 89% 87% / 89% 88% / 90%
力率 ※1 (ACIN 100V / 200V) 0.97 / 0.86 0.98 / 0.90
漏洩電流
(ACIN 100V/240V/264V) 60Hz
0.05mA typ / 0.12mA typ / 0.15mA max
出力 出力電圧 5Vdc 12Vdc 15Vdc 24Vdc 30Vdc 48Vdc
出力電圧可変範囲 4.5~6.0V 10.8~13.2V 13.5~16.5V 21.6~26.4V 27.0~33.0V 43.2~52.8V
出力電流 20A 12.5A 10A 6.3A 5A 3.2A
最大出力電力 100.0W 150.0W 150.0W 151.2W 150.0W 153.6W
静的入力/負荷変動 (max) 40mV / 80mV 48mV / 96mV 60mV / 120mV 96mV / 150mV 120mV / 188mV 192mV / 300mV
リップルノイズ ※2 10mV typ 13mV typ
付属
機能
過電流保護 ※3 定格出力電流値 × 110%以上 (出力遮断)
過電圧保護 ※3 定格出力電圧値 × 115%以上 (出力遮断)
その他 リモートセンシング、リモートコントロール、外部出力電圧調整機能
運転表示 LED点灯
構造 冷却方式 自然空冷
寸法(W×H×D), 質量 82×42×178.5mm(端子台含まず), 600g
入出力端子/信号端子 ネジ端子/信号コネクタ
環境 動作周囲温度 / 湿度 ※4 -10 ℃ ~+60 ℃ (出力電力ディレーティングあり)/ 30%RH~90%RH (結露なきこと)
動作気圧範囲 (IEC60601-1) 700hPa ~ 1060hPa
保存温度 / 湿度 -20℃~85℃/10%RH~95%RH (結露なきこと)
耐振動 19.6m/s2 (10~55Hz 掃引1分 X,Y,Z 3方向各1時間)
耐衝撃 196.1m/s211ms X,Y,Z方向各1回
絶縁
耐圧
耐電圧 INPUT - FG : 2kVac(20mA) 1min, INPUT - OUTPUT : 4kVac(20mA) 1min
OUTPUT - FG : 500Vac(20mA) 1min
絶縁抵抗 INPUT-FG, INPUT-OUTPUT, OUTPUT-FG 500VDCにて100MΩ以上
適応
規格
静電気試験 EN61000-4-2 準拠
放射電磁界イミュニティー試験 EN61000-4-3 準拠
ファーストトランジェントバースト試験 EN61000-4-4 準拠
雷サージ試験 EN61000-4-5 準拠
伝導性イミュニティー試験 EN61000-4-6 準拠
電源周波数電磁界イミュニティー試験 EN61000-4-8 準拠
電圧ディップ、瞬停、
電圧変動イミュニティー試験
EN61000-4-11 準拠
雑音端子電圧 EN55022-B, FCC-B, VCCI-B 準拠
安全規格 UL60950-1, CAN/CSA-C22.2 NO.60950-1, EN60950-1認定, 電安法準拠
ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No.60601-1, EN60601-1認定
UL File No E237238 (UL60950-1)
E320635 (ES60601-1)
CEマーキング 低電圧指令 適合
高調波電流抑制 EN61000-3-2 (CLASS A) 準拠

※1 条件:Ta=25℃ 最大出力電力時のtyp値です。(突入電流は入力フィルタに流れる0.1msec以内は含んでおりません。)

※2 リップルノイズ測定は電波暗室にてJEITA測定方法、100MHzオシロスコープによるtyp値です。(条件:Ta=25℃, Vin=100Vac 定格出力時のtyp値です。)

※3 入力を遮断し、数分後入力再投入にて復帰します。

※4 動作周囲温度及び、取付方向により出力ディレーティングが必要です。過負荷、及び仕様範囲外での使用は故障の原因となりますのでおさけください。

※本製品は、一般電子機器に使用されることを意図しております。特別に高い品質・信頼性が要求され本製品の故障・誤動作が生命・身体・財産を侵害される恐れのある機器にご使用になる場合は、購入者の責任において、機器の安全設計を行う事をお願い致します。

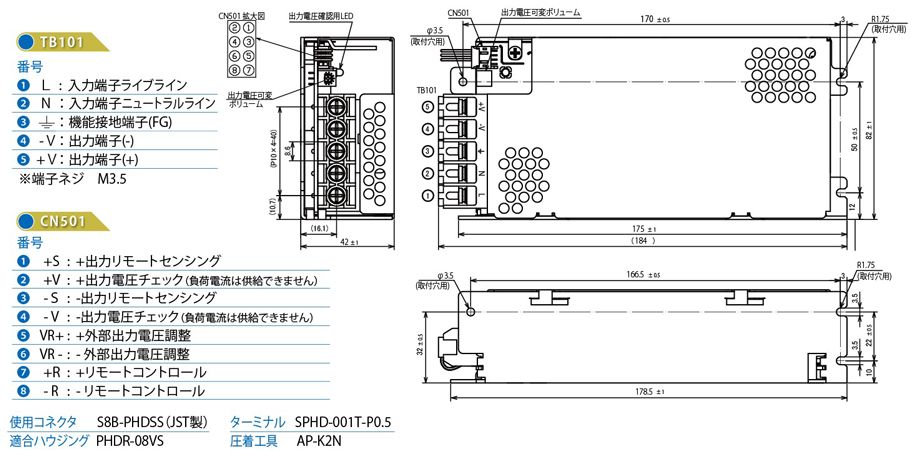

外観図
LFS150A 外観図

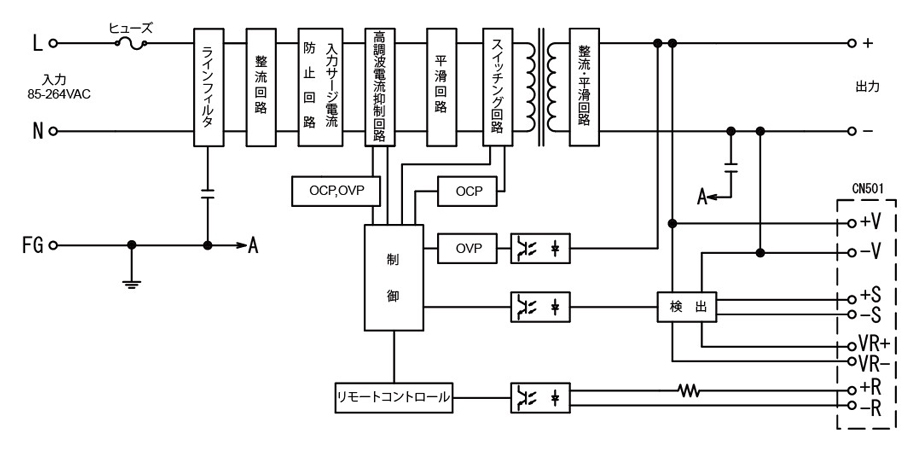

ブロック図
LFS150A ブロック図
