製品情報
電源用ケーブルコネクタ EnerBeeシリーズ

製品名 | 電源用ケーブルコネクタ |
---|---|
型式 | EnerBeeシリーズ |
メーカー | ヒロセ電機株式会社 |
メーカーロゴ | ![]() |
メーカーサイト | メーカー製品サイトはこちら |
資料 |
概要

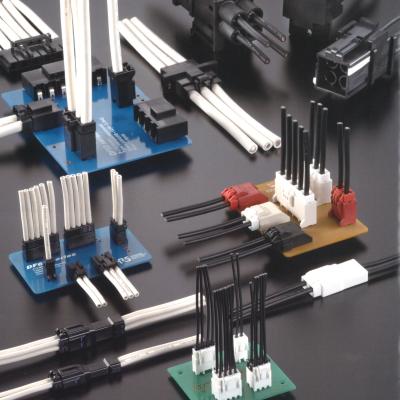

EnerBeeは、「小型」「高電圧・高電流対応」の優位性に加えて「完全ロック」の機能を備え、産業機器の電源まわりにあるコネクタニーズに幅広く応える電源用ケーブルコネクタです。
主な仕様
DF33Cシリーズ 3.3mmピッチ・最大5A対応 | |
![]() |
EnerBeeの中でも最小でありながら、電機安全法の沿面距離:1.5mm※の基準を満たしています。 さらに、6.5mm高までのポッティング処理(樹脂充填)に対応。 小型内部電源用コネクタとして広く採用されています。 ※樹脂充填後 ![]() |
DF63シリーズ 3.96mmピッチ・最大15A対応 | |
![]() |
EnerBeeのコンセプトである「小型ハイパフォーマンス」の機能に加え、優れた操作性と安全性を発揮。 高密度実装を可能とするセンターロック機能を採用し、基板上での省スペース化に貢献します。 ![]() |
DF22シリーズ 7.92mmピッチ・最大30A対応 | |
![]() |
小型でありながら、電流容量が大きく、EnerBeeの中で最も使用実績が豊富で、定評いただいているシリーズです。 さまざまなニーズにきめ細かくお応えできるよう、多彩なバリエーションを揃えています。 ![]() |
DF60シリーズ 10.16mmピッチ・最大45A対応 | |
![]() |
大電流に対応するハイパワーコネクタで、しかも、サイズはクラス最小を実現。 独自の「多点接点構造」と、操作性と高い嵌合保持力を備えた「ロック構造」で、主電源接続において高い信頼性を発揮します。 ![]() |
EM35Mシリーズ 最大50A対応・電源用プラスチックコネクタ | |
![]() |
EnerBeeの中で最大の電流容量を誇り、大型機器内での配線に多く使われている中継タイプのコネクタです。 端子台からの置換えにも最適で、ネジ止め作業などの工数削減が図れ、作業効率が大きくアップします。 DIN取付け、パネル取付けのいずれにも対応。 ![]() |
その他
基板対基板用コネクタFunctionMAXシリーズも、注力製品です。
→詳細はこちらをご覧ください。
![]() |
FunctionMAXは、FA機器、医療機器、自動車、通信インフラなど、幅広い分野のニーズに“最大の機能”で応える基板対基板用コネクタです。 2つの柱であるフローティング機能と高速伝送対応のほかにも独自の個性を発揮し、産業用コネクタへのニーズに柔軟に応えています。 |
