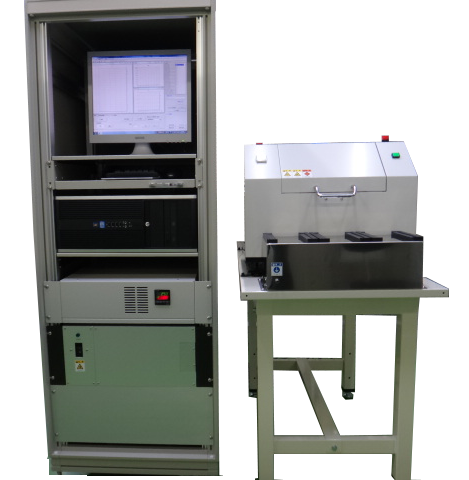

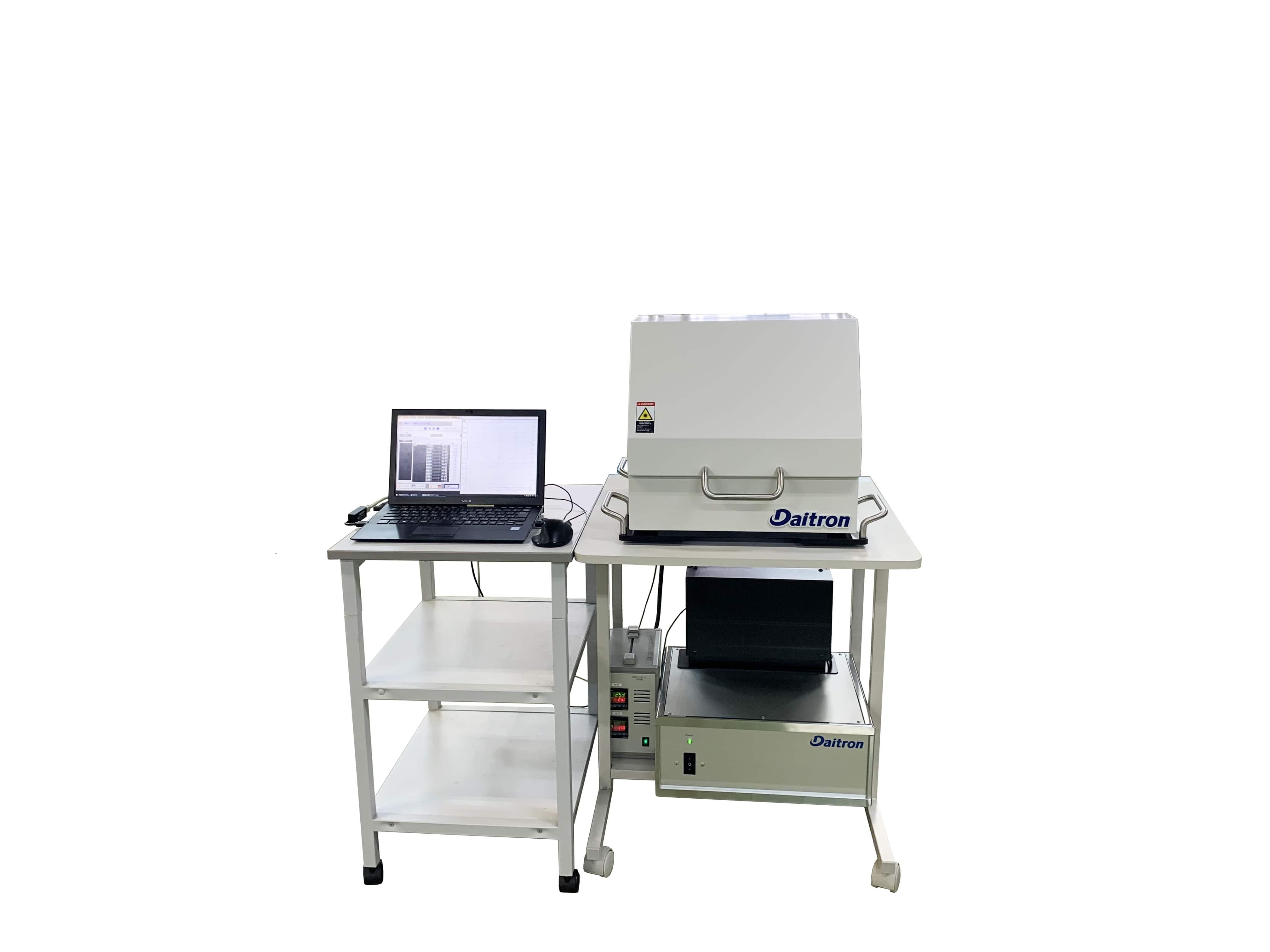

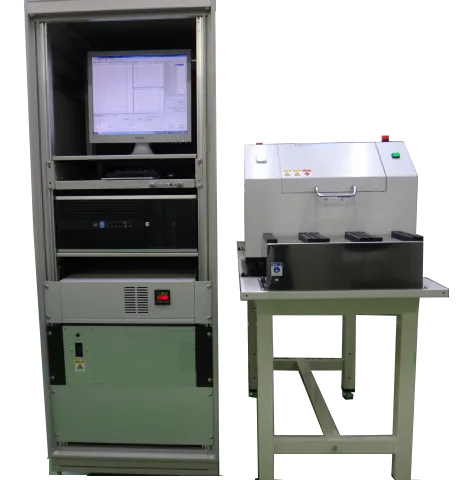

CANテスタ (for LD CAN)




製品名 | CANテスタ (for LD CAN) |
---|---|
メーカー | ダイトロン株式会社 |
メーカーロゴ | ![]() |
概要
本製品は、LD CANの半導体レーザーダイオードを測定ステージにセットすることで、電気特性、光出力特性、FFP特性、波長特性、NFP特性、POL特性などを自動で測定する装置です。
測定した結果の表示や良否判定などはPC上に表示されます。
LD CAN デバイスに特化した装置となります。
対象デバイスと用途
~対象デバイス~
LD CAN
(デバイスサイズ) ステム外径:φ3.8~φ9.0, リード長さ:6.5mm~, ※その他 多ピン/特殊パッケージも対応可能
~デバイス用途~
・LiDAR用LD
・通信用LD
・録再用LD
・Display用LD
・医療用LD
・センサー用LD
※そのほか実績多数あります! 詳しくはお問い合わせください。
特長
・多ピンデバイスの自動挿入機構
・高耐久デバイスプローブ
・エージング装置とテスタで共用可能な治具
・パルス波形をダイレクトに計測
・生産用途に応じた多彩な計測プラットフォームを完備
・Ith、Vth付近の詳細計測可能
・高速・多ポイントのI-L、I-V測定が可能
・実績ある光学測定(FFP/NFP/POL)

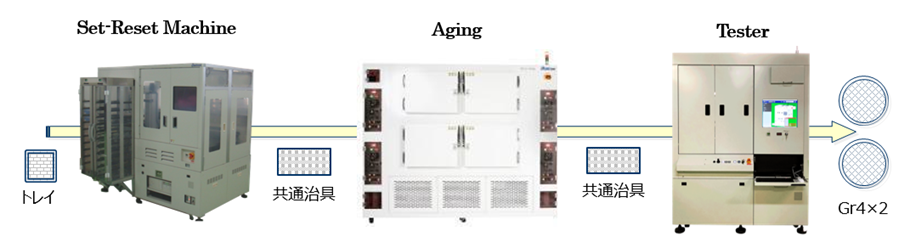

>CANテスタ 治具共通化イメージ |

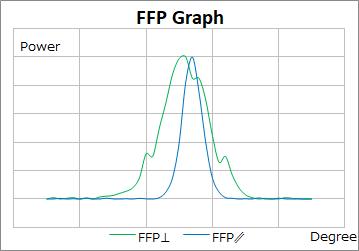

>CANテスタ FFPグラフ |
主な仕様
※仕様詳細についての詳しい内容はテスターユニットのページに記載しております。
~ドライバー仕様~
Driver Line up | Current | Pulse Width | |||||
---|---|---|---|---|---|---|---|
1 | CW Driver (Low) | ~1A | CW | ||||
2 | CW Driver (High) | ~5A | CW | ||||
3 | Standard Pulse Driver | ~5A | 50usec | ||||
4 | High Speed Pulse Driver (Low) | ~1A | 2usec | ||||
5 | High Speed Pulse Driver (High) | ~50A | 2usec | ||||
6 | High Power Pulse Driver for LiDAR | ~50A | 50nsec |
~測定項目~
I-L測定
・Se測定
・Rd測定
I-V測定
波長測定
DC測定 (Ir/Vr測定)
FFP測定
NFP測定
POL測定
MPD暗電流測定
※その他ご要望がございましたらお気軽にお問い合わせください。
~メカ要素一覧~
・品種・極性切り替え対応
・高精度位置決め機構
・多品種対応温調ステージ
・高耐久プローブ/pulse専用プローブ
・リード矯正機構
・分類機構
・自動調芯
その他多数の要素実績あり!!
※当社はカスタムメーカーのためお客様の要望にできる限りお応えした設計をすることが可能です。

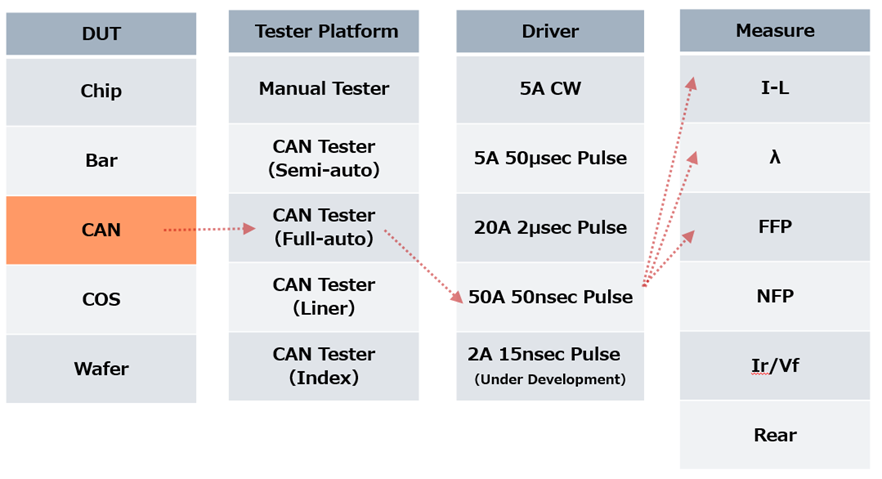

~カスタマイズ例~
ドライバー、測定項目などのカスタムが可能ですのでより自由度の高い装置を実現することができます。

※お客様の要求に関して様々な項目をカスタムすることが可能です。
※詳しくはお問い合わせください。
ダイトロンに興味をもっていただけましたら!
当社では様々なデバイスを測定する環境を準備しております。
少しでも興味がございましたら、以下のページでサンプルテストのご依頼を承っております。
ぜひ、お問い合わせお願い致します。

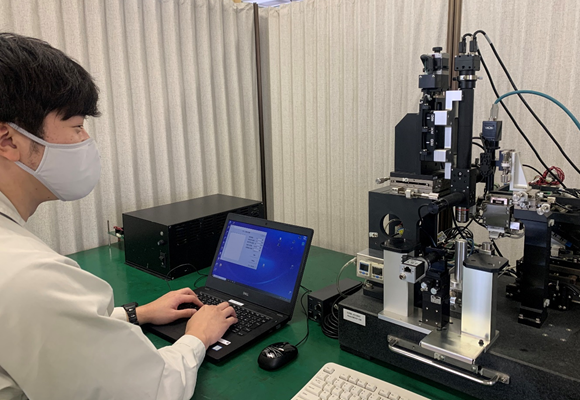

サンプルテスト環境(例)

※詳しくはお問い合わせください。
関連製品
~装置ラインナップ~

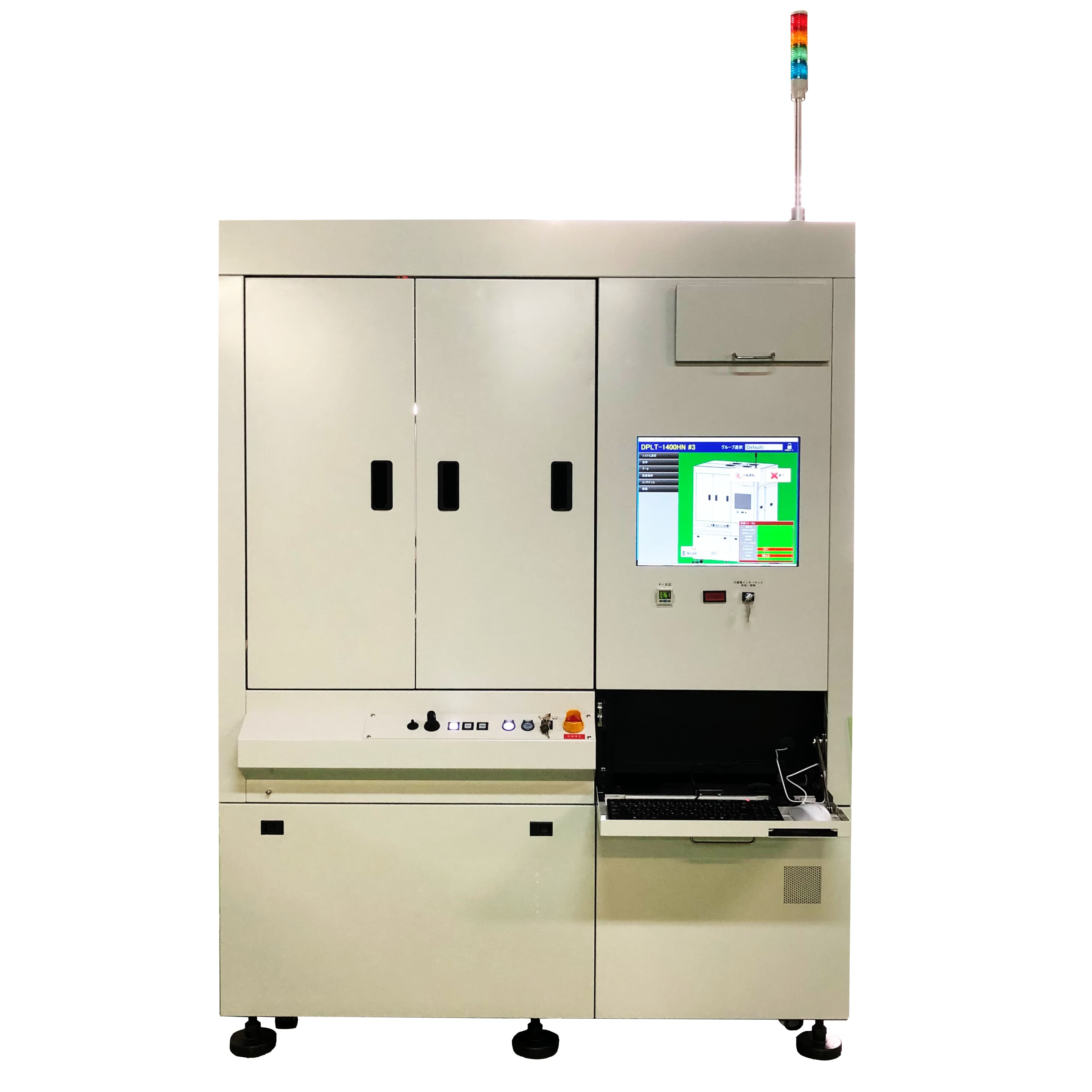

・DPLT-1400HN (LiDAR用デバイス対応 I-L/FFP/波長仕様) | ![]() |

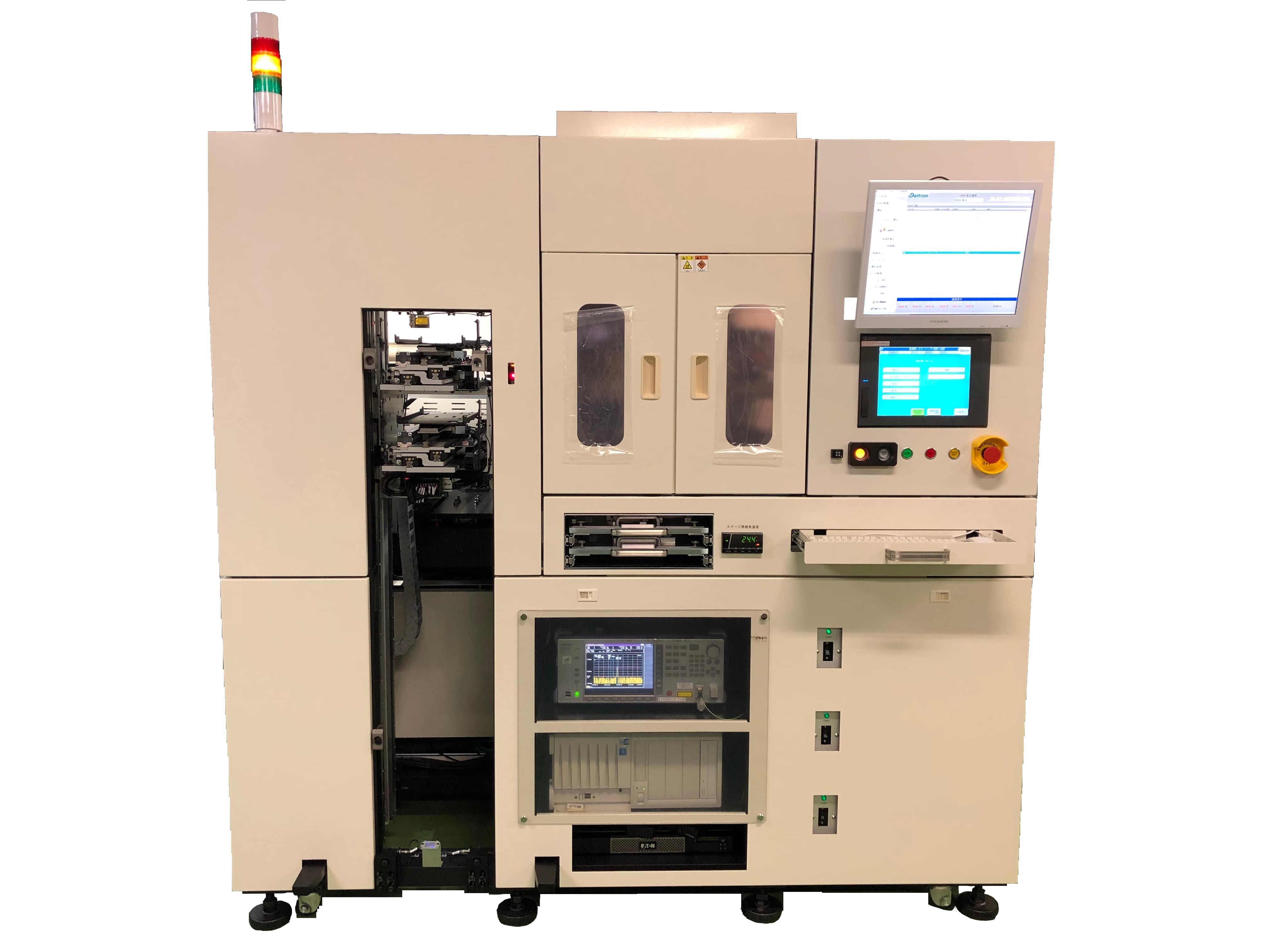

・DLAT-4000RS EML (通信用デバイス対応 I-L/FFP/波長/Iph仕様) | ![]() |
・DAPT-2100 (LiDAR用デバイス対応 I-L仕様) |
![]() |
・DPLT-1300 (Display用デバイス対応 I-L/λ/FFP仕様) | ![]() |
