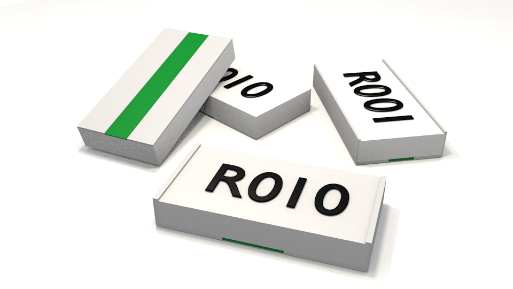

概要

• 高速（ナノ秒）、大電流でのご使用が可能なシャント抵抗器です。
• カタログ品で～6W、カスタム品で～10Wを保証。
• 極めて排熱能力が高く、運用時の温度上昇/抵抗値変化を抑制。
• 純粋な金属に由来する優れた電気性能とアルミナチップ構造による量産性を兼ね備えており、高品質で大規模な生産体制を実現しています。（＝月産3億5千万個/月)
• 抵抗体はチップ下面に形成されており構造的に高周波特性に優れます。

特長

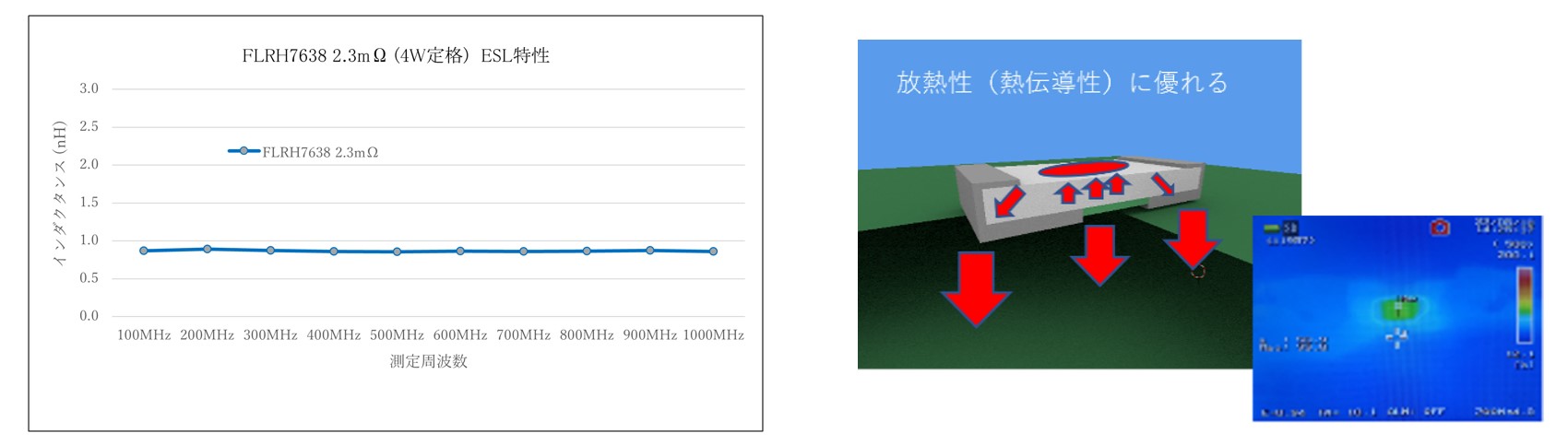

• 低インダクタンス構造。高速信号用途においてもクリアな電圧波形を提供します。

• 極めて排熱能力が高く、運用時の温度上昇や自己発熱による抵抗値変化を軽減します。

主な仕様

• 定格電力　カタログ品～6W （カスタム～10W）
• 抵抗値：0.5mΩ～500mΩ　（※形状によります）
• 抵抗値許容差：0.5％～5% (※抵抗値によります）
• 温度係数：±50ppm/℃～（※抵抗値によります）

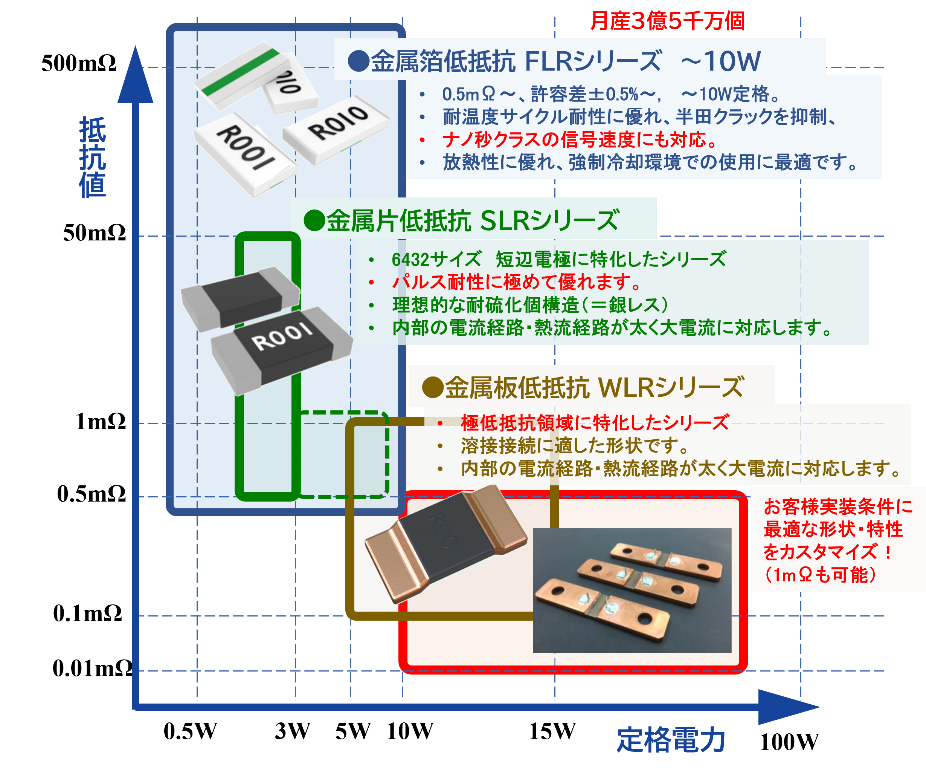

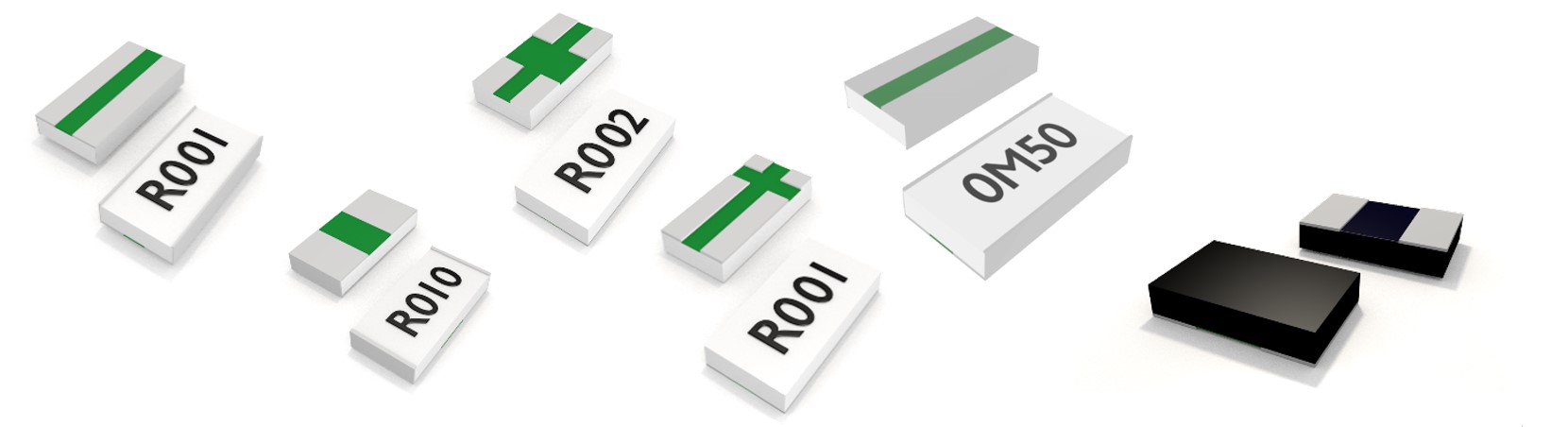

※従来の短辺電極タイプ、長辺電極タイプに加え、様々なラインナップ　形状をご用意しています
（近日WEB公開予定）

その他

従来の面実装タイプに加え、パワーシャント抵抗器もラインナップに加わりました。
