製品情報

耐ノイズFPC　

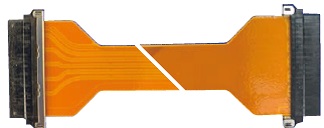

製品名 耐ノイズFPC
メーカー 山一電機株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら
資料

概要

  • 医療機器のノイズ対策ケーブルで実績
  • ノイズ影響で通信品質の低下が懸念される医療器内の配線部位に使用できます。

特長

  • ノイズに強いFPCケーブル
  • LVDS/eDP/MIPIなどGbps以上の伝送にも対応
  • インピー ダンス整合、低損失、低クロストーク設計
  • 当社HFコネクタとの組合せでトータル品質保証が可能
  • 各種LCD-ＩＦコネクタ嵌合ケーブルも用意

主な仕様

ノイズ評価結果


測定方法

  • 測定場所は暗室　　
  • 筐体は金属盤に固定
  • スペクトラムアナライザと磁界プローブを用いてLVDS近傍ノイズを測定
  • LVDS動作周波数：65MHz　
  • 測定周波数：2.4GHz~2.5GHz

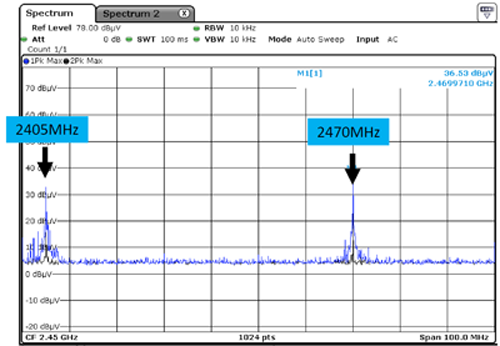

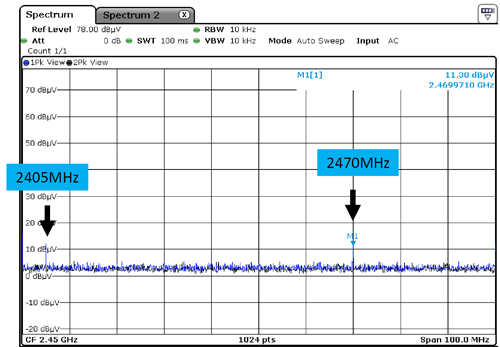

●耐ノイズFPCケーブル ●ディスクリートケーブル
yamaichi-耐ノイズFPC3-3.png yamaichi-耐ノイズFPC2-3.png
