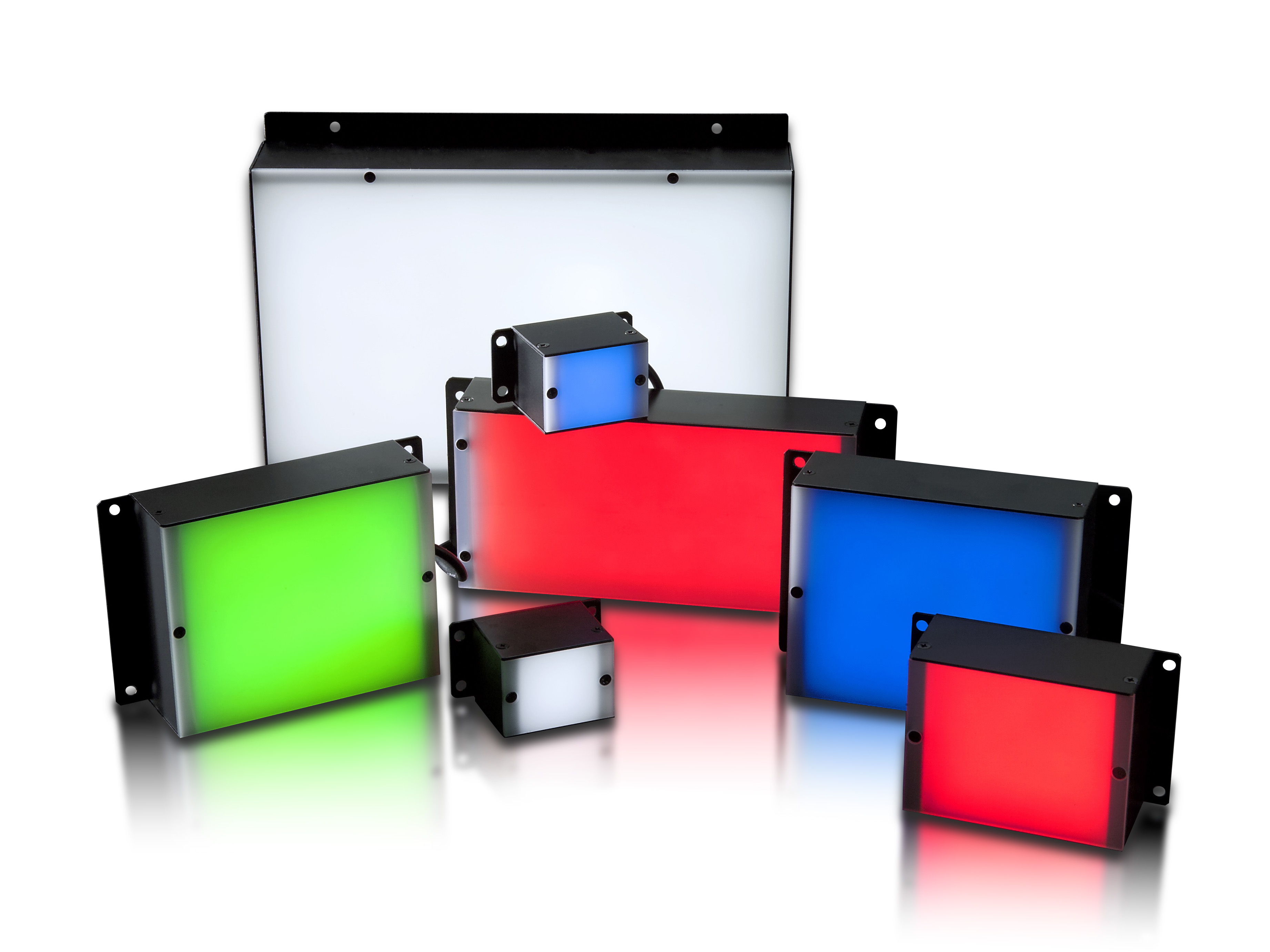

直下式透過型（スクエア型） TDシリーズ
| 製品名 | 直下式透過型（スクエア型） |
|---|---|
| 型式 | TDシリーズ |
| メーカー | 日進電子工業株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
発光面の真下に砲弾型LED 素子を実装した高輝度・透過照明です。素子間ピッチは4mm からの高密度実装。発光面には高い拡散性をもつ特殊拡散板を採用。高輝度・高均一性照明ですので透過照明としてはもちろん、広い範囲を照射できるムラの少ない反射照明としても活躍しています。偏光板などオプションの取付も可能。豊富な発光面形状と色調で様々なワークや検出目的に対応します。
【用途】
各種形状認識、寸法測定、異物検査、液面レベルチェック、ピンホール検査、シート材検査など
特長
- 発光面の真下にLEDを配列
LEDを発光面の真下に高密度配列した高輝度タイプの透過照明です。透過照明用の光源として数多くの画像計測・画像処理に活躍しています。 - 発光面の大きさも用途にあわせて選択

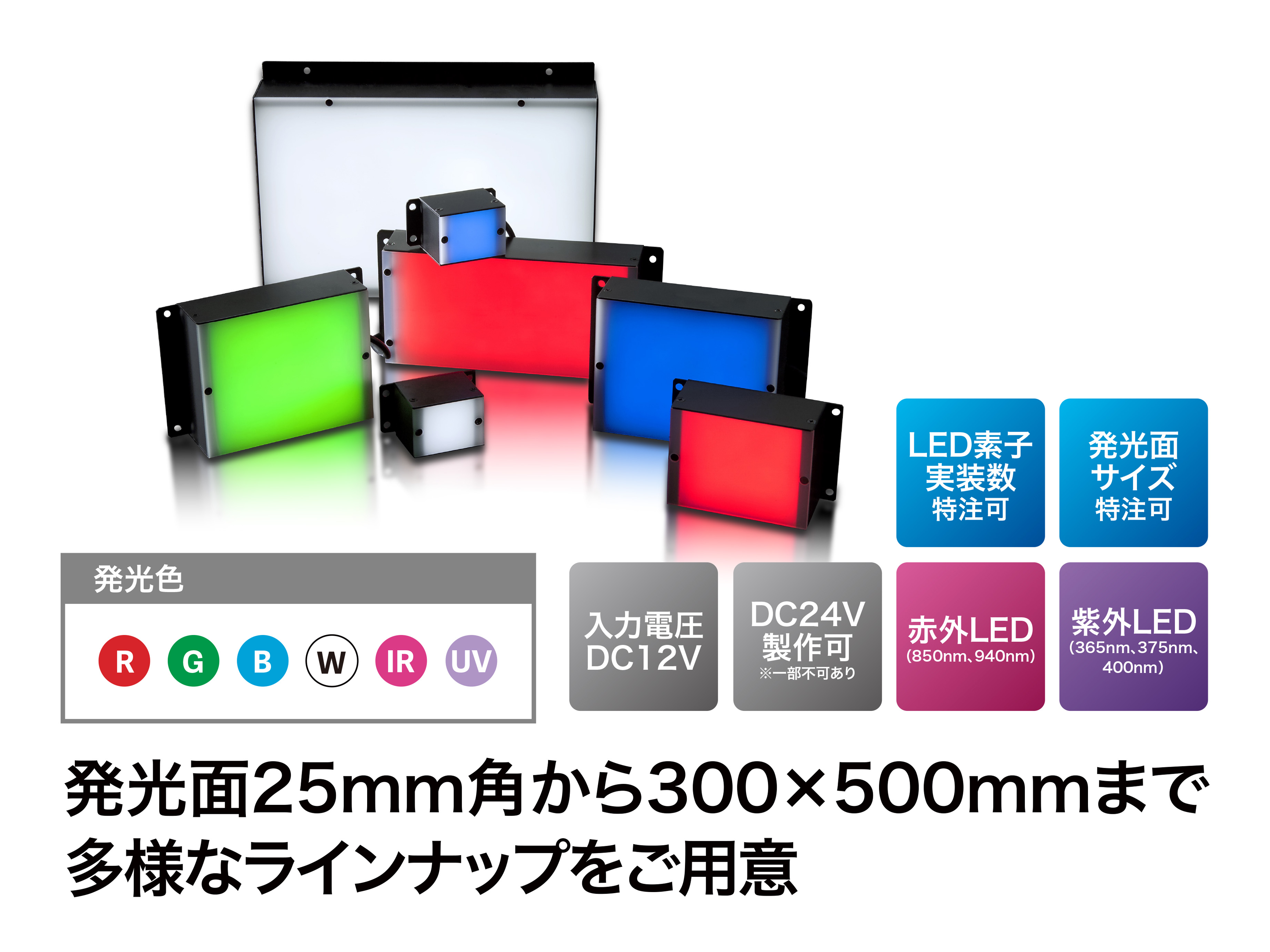

発光面25mm 角の小型照明から発光面300×300mm の大面積型まで標準で多数のタイプを揃えています。対象視野の大きさ、諸条件などによりご選択ください。 - 多彩な照明色を揃えています
赤・白・青・緑・赤外（850nm、940nm）・紫外（400nm）色を標準で揃えています。検査対象や目的に応じた発光色の選択にもすぐ対応できます。赤外線・紫外線は発光波長をお選びいただきます。 - 発光面の大きさ、素子実装数などご相談ください
主な仕様
白（W）・緑（G）・青（B）・紫外（UV）
|
型式 |
コネクタ |
発光面 (mm) |
LED数 |
消費電力 (W) |
質量 (g) |
|
SM |
25×25 |
36 |
2.9 |
30 |
|
|
SM |
48×52 |
90 |
7.2 |
70 |
|
|
SM |
68×75 |
168 |
13.5 |
180 |
|
|
SM |
68×95 |
216 |
17.3 |
200 |
|
|
SM |
63×120 |
276 |
22.1 |
230 |
|
|
SM |
63×150 |
348 |
28 |
290 |
|
|
SM |
78×82 |
240 |
19.4 |
210 |
|
|
SM |
78×122 |
360 |
29 |
200 |
|
|
SM |
102×118 |
440 |
35.4 |
240 |
|
|
SM |
118×122 |
552 |
44.2 |
280 |
|
|
SM |
102×178 |
680 |
54.8 |
500 |
|
|
EL |
102×218 |
840 |
67.2 |
680 |
|
|
EL |
104×304 |
1200 |
96 |
1100 |
|
|
メタル |
104×604 |
2400 |
192 |
2400 |
|
|
メタル |
140×340 |
1782 |
142.6 |
800 |
|
|
EL |
154×154 |
900 |
72 |
540 |
|
|
EL |
150×210 |
1160 |
92.8 |
760 |
|
|
メタル |
154×304 |
1800 |
144 |
1600 |
|
|
EL |
200×200 |
1089 |
87.2 |
960 |
|
|
メタル |
204×304 |
2400 |
192 |
1400 |
|
|
メタル |
240×260 |
2448 |
195.8 |
1500 |
|
|
メタル |
304×304 |
3600 |
288 |
2200 |
|
|
メタル（2個） |
304×504 |
6000 |
480 |
3600 |
赤（R）・赤外（IR）
|
型式 |
コネクタ |
発光面 (mm) |
LED数 |
消費電力 (W) |
質量 (g) |
|
SM |
25×25 |
36 |
1.5 |
30 |
|
|
SM |
48×52 |
144 |
5.8 |
70 |
|
|
SM |
68×75 |
168 |
6.8 |
180 |
|
|
SM |
68×95 |
216 |
8.7 |
200 |
|
|
SM |
63×120 |
276 |
11.2 |
230 |
|
|
SM |
63×150 |
348 |
14 |
290 |
|
|
SM |
78×82 |
240 |
9.7 |
210 |
|
|
SM |
78×122 |
360 |
14.5 |
200 |
|
|
SM |
102×118 |
440 |
17.7 |
240 |
|
|
SM |
118×122 |
552 |
22.1 |
280 |
|
|
SM |
102×178 |
680 |
27.4 |
500 |
|
|
SM |
102×218 |
840 |
33.6 |
680 |
|
|
SM |
104×304 |
1200 |
48 |
1100 |
|
|
EL |
104×604 |
2400 |
96 |
2400 |
|
|
EL |
140×340 |
1782 |
71.3 |
800 |
|
|
SM |
154×154 |
900 |
36 |
540 |
|
|
SM |
150×210 |
1160 |
46.4 |
760 |
|
|
EL |
154×304 |
1800 |
72 |
1600 |
|
|
SM |
200×200 |
1089 |
43.7 |
960 |
|
|
EL |
204×304 |
2400 |
96 |
1400 |
|
|
EL |
240×260 |
2448 |
97.9 |
1500 |
|
|
メタル |
304×304 |
3600 |
144 |
2200 |
|
|
メタル |
304×504 |
6000 |
240 |
3600 |
