製品情報

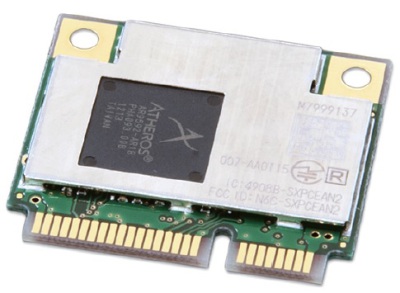

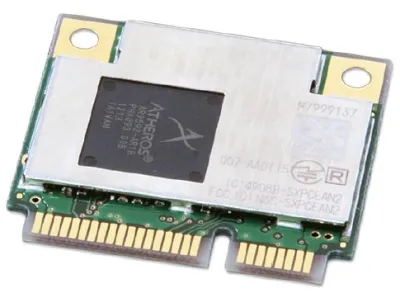

無線LANモジュール SX-PCEAN２
| 製品名 | 無線LANモジュール |
|---|---|
| 型式 | SX-PCEAN２ |
| メーカー | サイレックス・テクノロジー株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
本製品は、IEEE 802.11a/b/g/n で、産業用温度と商業用温度に対応した2体系の
無線LANモジュールです。
従来の商業用途に加え、産業用の業務機器への無線LAN化を実現いたします。
「PCI Express」I/F に対応し、大容量データのワイヤレス伝送をご提供いたします。
特長
- データ伝送速度最大300Mbps（理論値、11nモード）
- 組込み用途で汎用性の高いPCI Express インタフェース
- Qualcomm Atheros社製 AR9592( SX-PCEAN2i )、AR9582( SX-PCEAN2c )チップセットを採用
- 40MHz帯域をサポート
- 2x2 MIMO対応で高速化と安定性を強化
- 産業用の動作温度 -40〜85℃ に対応( SX-PCEAN2i )
- 設計・開発・評価・製造・検査の全工程を自社で管理
シビアな使用環境にも耐え得る高品質製品を提供 - 適合規格
IEEE 802.11a/b/g/n/e/h/i - EU指令 RoHS、WEEE適合
- 北米(FCC/IC)、日本電波法(TELEC)認証取得
主な仕様
| 型番 | SX-PCEAN2i（ 産業用温度対応 ） SX-PCEAN2c（ 商業用温度対応 ） |
|---|---|
| チップセット | Qualcomm Atheros社製 AR9592 ( SX-PCEAN2i ) Qualcomm Atheros社製 AR9582 ( SX-PCEAN2c ) |
| ホストインタフェース | PCI Express half mini card v1.2 |
| 無線LAN仕様 | IEEE 802.11 a/b/g/n |
| アンテナ端子 | U.FL互換コネクタ x 2 |
| 動作電圧 | 3.3V ±5% |
| 消費電流 | 2.4GHz 送信 - Min. 310mA, Max. .580mA Typ. 受信 - 160mA Typ. 5GHz 送信 - Min.370mA, Max. 790mA Typ. 受信 - 160mA Typ. |
| 重量 | 3.3g |
| 動作環境条件 | ( SX-PCEAN2i ) 動作温度：-40〜+85℃ 動作湿度：10〜80%RH（結露無きこと） ( SX-PCEAN2c ) 動作温度：0〜+70℃ 動作湿度：10〜80%RH（結露無きこと） |
| 保存環境条件 | 保存温度：-40〜+105℃ 保存湿度：10〜85%RH（結露無きこと） |
| 外形寸法 | 29.9 x 26.7 x 3.5mm |
| コネクタタイプ | PCI Express half mini card エッジ |
