製品情報
プリズム分光式ラインスキャンカメラ Sweep+ Series
| 製品名 | プリズム分光式ラインスキャンカメラ |
|---|---|
| 型式 | Sweep+ Series |
| メーカー | 株式会社ジェイエイアイコーポレーション |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要

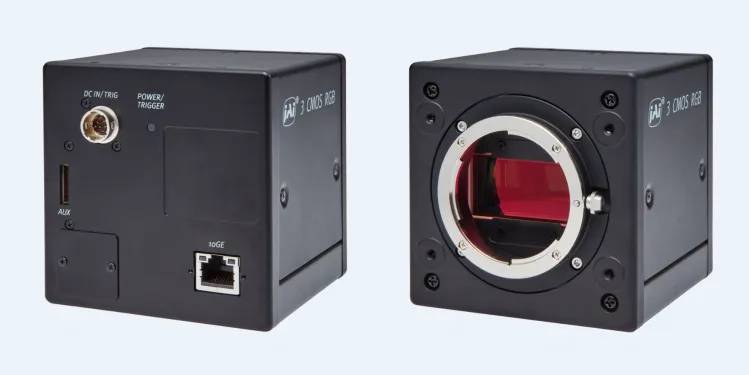

3センサ（RGB）または4センサ（RGB＋NIR／RGB＋SWIR）のプリズム分光式マルチセンサ、ラインスキャンカメラです。
特長
Swee+シリーズは、マルチセンサ・プリズム分光テクノロジーを駆使し、業界トップクラスの色再現性・高感度・多波長対応を実現したラインスキャンカメラです。
3センサ（RGB）モデルから、可視＋近赤外（NIR）、さらには可視＋短波赤外（SWIR）対応の4センサモデルまで幅広くラインナップ。
単一光軸設計により、筒状、凹凸ある搬送物や斜め撮像でも視差・ハロー効果を抑え、高精細・高信頼の取得画像を提供。高速ライン搬送・ウェブ検査、食品選別、印刷・包装検査、半導体・電子部品検査など、多様なマシンビジョン用途に対応します。
また、RGB／NIR又はSWIRの多波長を1台で取得可能なため、システム構成の簡略化・設置コスト低減にも貢献します。
主な仕様
| モデル | レンズ マウント |
解像度 (横x縦) | ラインレート | センササイズ | 画素サイズ (µm) | 映像出力 (Bit) | カラー/ モノクロ |
外形寸法 (mm) 高さx幅x奥行 |
インター フェース | データシート |
| SW-8000T-10GE | F M52 |
3-CMOS x 8192 | 49,500 (49 kHz) |
30.72 mm 3-CMOS |
3.75 x 5.78 | 8/10 | R-G-B | 90 x 90 x 90 | 10GBASE-T GigE Vision | ダウンロード |
| SW-8000T-SFP | F M52 |
3-CMOS x 8192 | 49,500 (49 kHz) |
30.72 mm 3-CMOS |
3.75 x 5.78 | 8/10 | R-G-B | 90 x 90 x 90 | Small Form Factor Pluggable | ダウンロード |
| SW-8000T-CXPA | F M52 |
3-CMOS x 8192 | 49,500 (49 kHz) |
30.72 mm 3-CMOS |
3.75 x 5.78 | 8/10 | R-G-B | 90 x 90 x 90 | CoaXPress CXP-12 (1-connector) |
ダウンロード |
| SW-4000T-CXPA | F M52 |
3-CMOS x 4096 | 97,000 (97 kHz) |
30.72 mm 3-CMOS |
7.5 x 7.5 or 7.5 x 10.5 | 8/10 | R-G-B | 90 x 90 x 90 | CoaXPress CXP-12 (1-connector) |
ダウンロード |

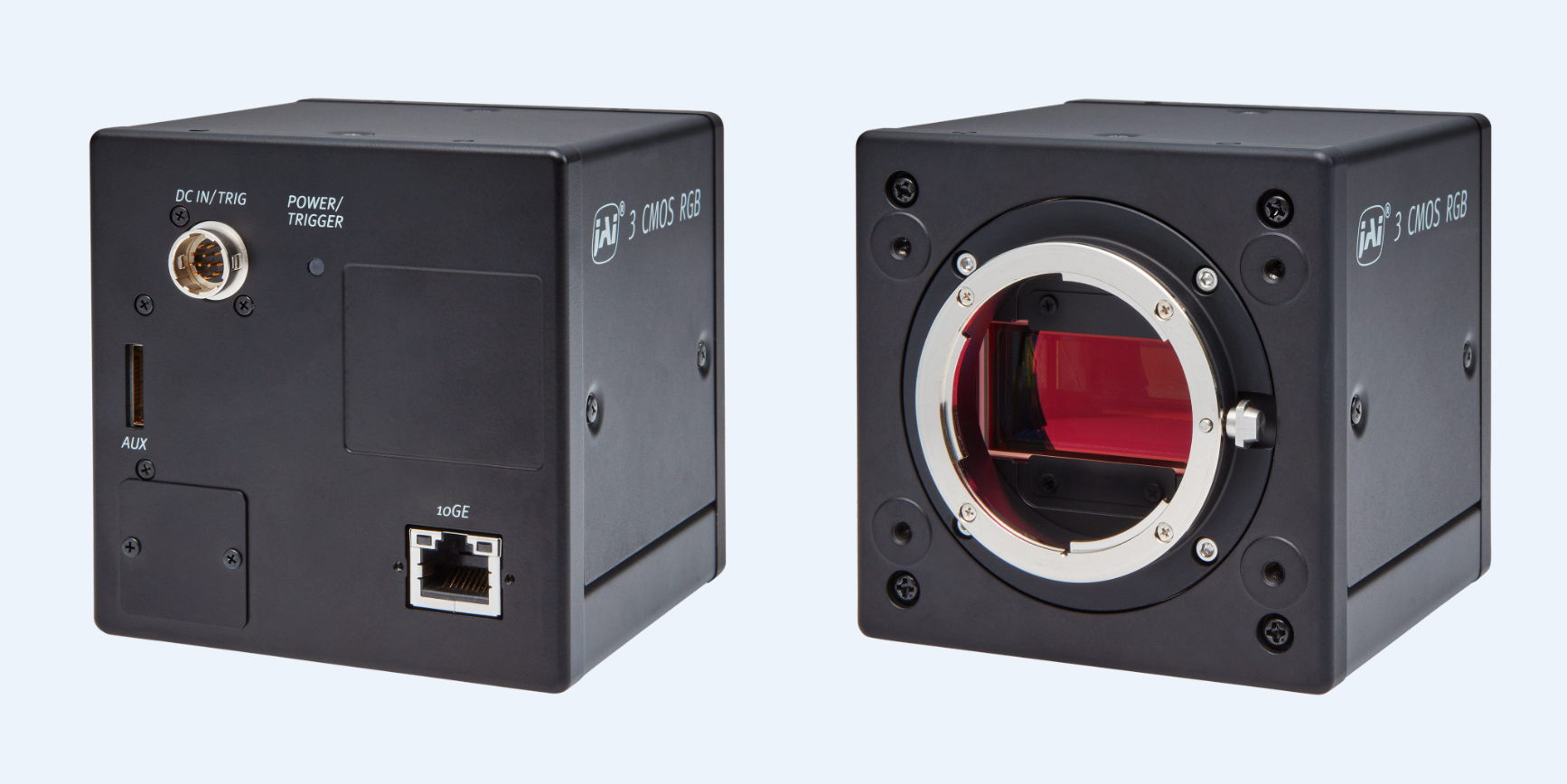

| SW-4000T-10GE | F M52 |
3-CMOS x 4096 | 97,000 (97 kHz) |
30.72 mm 3-CMOS |
7.5 x 7.5 or 7.5 x 10.5 | 8/10 | R-G-B | 90 x 90 x 90 | 10GBASE-T GigE Vision | ダウンロード |
| SW-4000T-SFP | F M52 |
3-CMOS x 4096 | 97,000 (97 kHz) |
30.72 mm 3-CMOS |
7.5 x 7.5 or 7.5 x 10.5 | 8/10 | R-G-B | 90 x 90 x 90 | Small Form Factor Pluggable | ダウンロード |
| SW-4000T-MCL | F M52 |
3-CMOS x 4096 | 67,700 (67 kHz) |
30.72 mm 3-CMOS |
7.5 x 7.5 or 7.5 x 10.5 | 8/10 | R-G-B | 90 x 90 x 90 | Mini Camera Link Deca | ダウンロード |

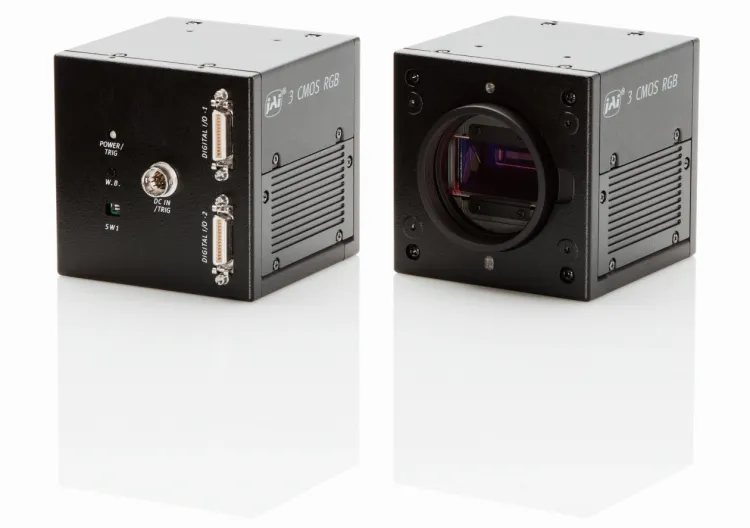

| LT-400CL | F M52 |
3-CMOS x 4096 | 16,180 (16 kHz) |
28.67 mm 3-CMOS |
7.0 x 7.0 | 8/10 | R-G-B | 90 x 90 x 90 | Camera Link (Base/Medium) |
ダウンロード |
| LT-200CL | F M52 |
3-CMOS x 2048 | 30,383 (30 kHz) |
28.67 mm 3-CMOS |
14.0 x 14.0 | 8/10 | R-G-B | 90 x 90 x 90 | Camera Link (Base/Medium) |
ダウンロード |
| SW-8000Q-10GE | F M52 |
4-CMOS x 8192 | 36,000 (36 kHz) |
30.72 mm 4-CMOS |
3.75 x 5.78 | 8/10 | R-G-B + NIR | 90 x 90 x 120 | 10GBASE-T GigE Vision | ダウンロード |
| SW-8000Q-SFP | F M52 |
4-CMOS x 8192 | 36,000 (36 kHz) |
30.72 mm 4-CMOS |
3.75 x 5.78 | 8/10 | R-G-B + NIR | 90 x 90 x 120 | Small Form Factor Pluggable | ダウンロード |
| SW-4000Q-10GE | F M52 |
4-CMOS x 4096 | 72,000 (72 kHz) |
30.72 mm 4-CMOS |
7.5 x 7.5 or 7.5 x 10.5 | 8/10 | R-G-B + NIR | 90 x 90 x 120 | 10GBASE-T GigE Vision | ダウンロード |
| SW-4000Q-SFP | F M52 |
4-CMOS x 4096 | 72,000 (72 kHz) |
30.72 mm 4-CMOS |
7.5 x 7.5 or 7.5 x 10.5 | 8/10 | R-G-B + NIR | 90 x 90 x 120 | Small Form Factor Pluggable | ダウンロード |

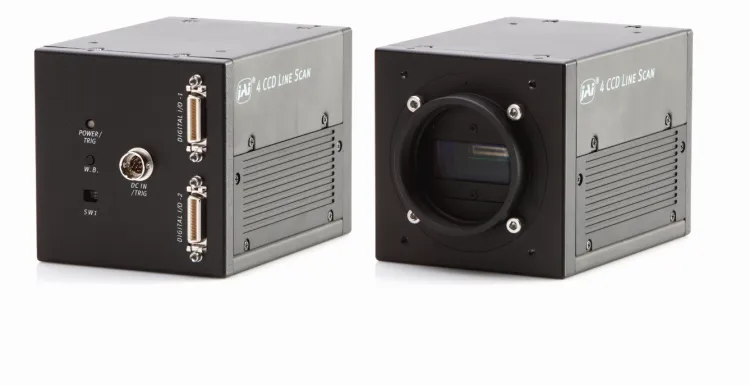

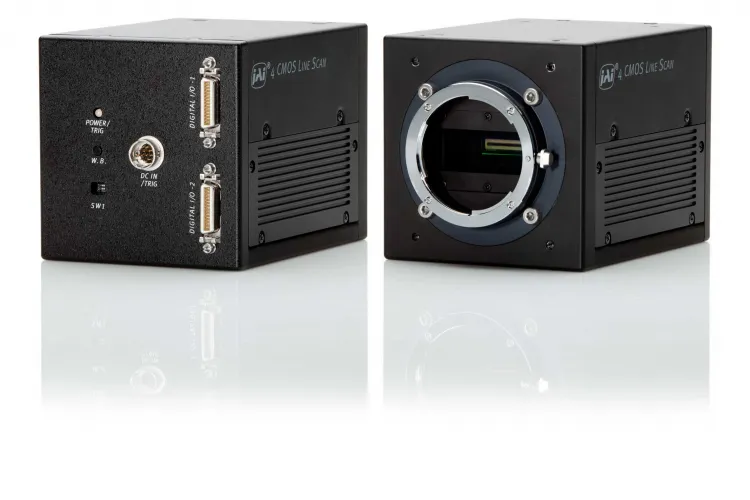

| LQ-401-CL | F M52 |
4-CMOS x 4096 | 18,252 (18 kHz) |
28.67 mm 4-CMOS |
7.0 x 7.0 | 8/10 | R-G-B + NIR | 90 x 90 x 120 | Camera Link (Base/Medium) |
ダウンロード |
| LQ-201-CL | F M52 |
4-CMOS x 2048 | 33,014 (33 kHz) |
28.67 mm 4-CMOS |
14.0 x 14.0 | 8/10 | R-G-B + NIR | 90 x 90 x 120 | Camera Link (Base/Medium) |
ダウンロード |

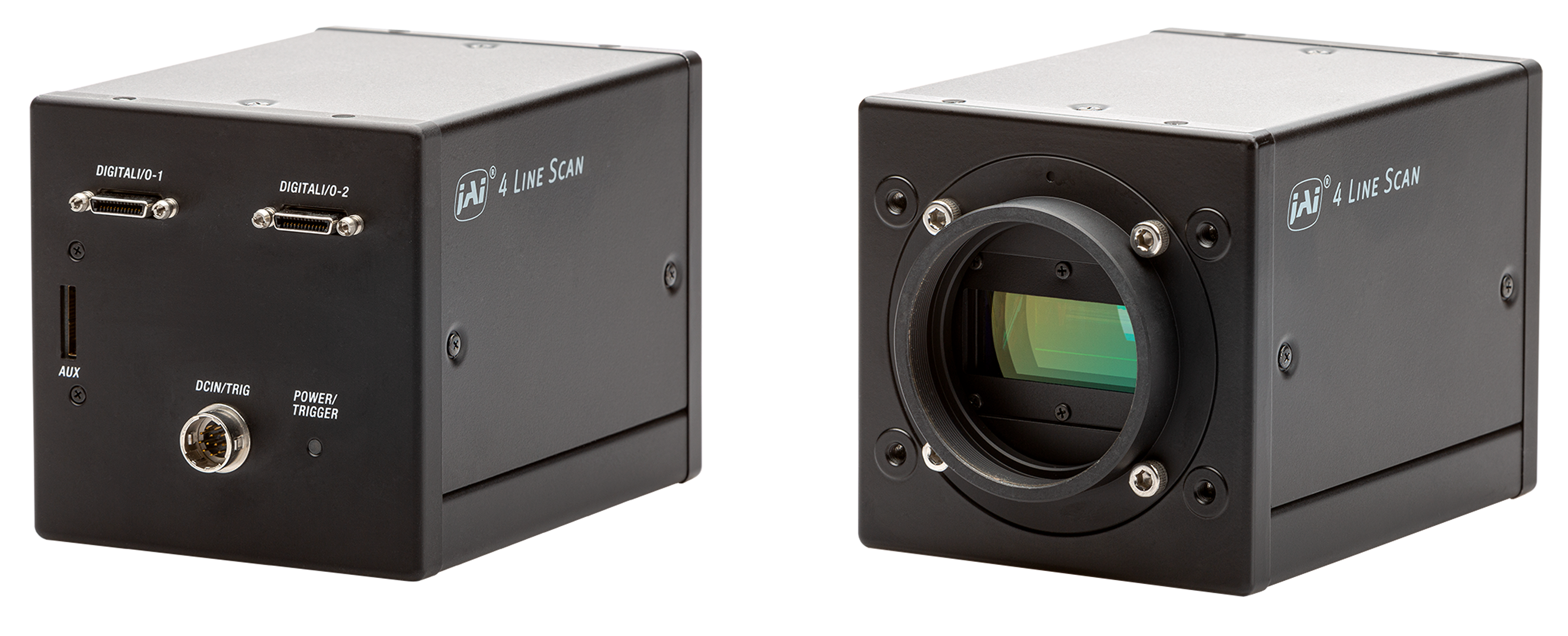

| SW-4010Q-MCL | M52 | 3-CMOS x 4096 + 1-InGaAs x 1024 |
39,000 (39 kHz) |
30.72 mm & 26.5 mm |
7.5 x 7.5 & 25 x 25 | 8/10/12 | R-G-B + SWIR | 90 x 90 x 120 | Mini Camera Link (Dual base) |
ダウンロード |
