製品情報
モノクロラインスキャンカメラ、トライリニア/バイリニア・カラーラインスキャンカメラ Sweep Series
| 製品名 | モノクロラインスキャンカメラ、トライリニア/バイリニア・カラーラインスキャンカメラ |
|---|---|
| 型式 | Sweep Series |
| メーカー | 株式会社ジェイエイアイコーポレーション |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
モノクロラインスキャンカメラ及びトライリニア／バイリニアのカラーラインスキャンカメラ、2K／4K／8K／16Kなど解像度のレンジが幅広くラインナップ。
特長
圧倒的なスループット、最大277 kHz(16Kモデル) と搬送速度の速いウェブ検査や連続ライン検査に充分な性能を発揮します。
解像度のレンジも2K／4K／8K／16Kなど用途に応じた解像度を選択可能。コストも用途に応じて最適化できます。
トライリニアカラーカメラでは、RGB各ラインを同時取得し色ずれの少ない忠実なカラー再現を実現。色空間変換補正、ビニング機能なども充実。
また、GigE Vision（5G/10G）、CoaXPress、Camera Linkなど、豊富なインターフェースで最適なシステム構成を実現します。
主な仕様
| モデル | レンズ マウント |
解像度 (横x縦) |
ラインレート | センササイズ | 画素サイズ (µm) |
映像出力 (Bit) |
カラー/ モノクロ |
外形寸法 (mm) 高さx幅x奥行 |
インター フェース | データシート |
| SW-16000TL-CXP4A | M95 | 3 x 16384 | 100,000 (100 kHz) |
81.92 mm Trilinear CMOS |
5.0 x 5.0 | 8/10/12 | Trilinear R-G-B |
187 x 115 x 78.8 | CoaXPress CXP-12 (4-connector) |
ダウンロード |
| SW-8001TL-MCL | M72 | 3 x 8192 | 33,000 (33 kHz) |
57.344 mm Trilinear CMOS |
7.0 x 7.0 | 8 | Trilinear R-G-B |
78 x 78 x 45 | Mini Camera Link (Deca) |
ダウンロード |

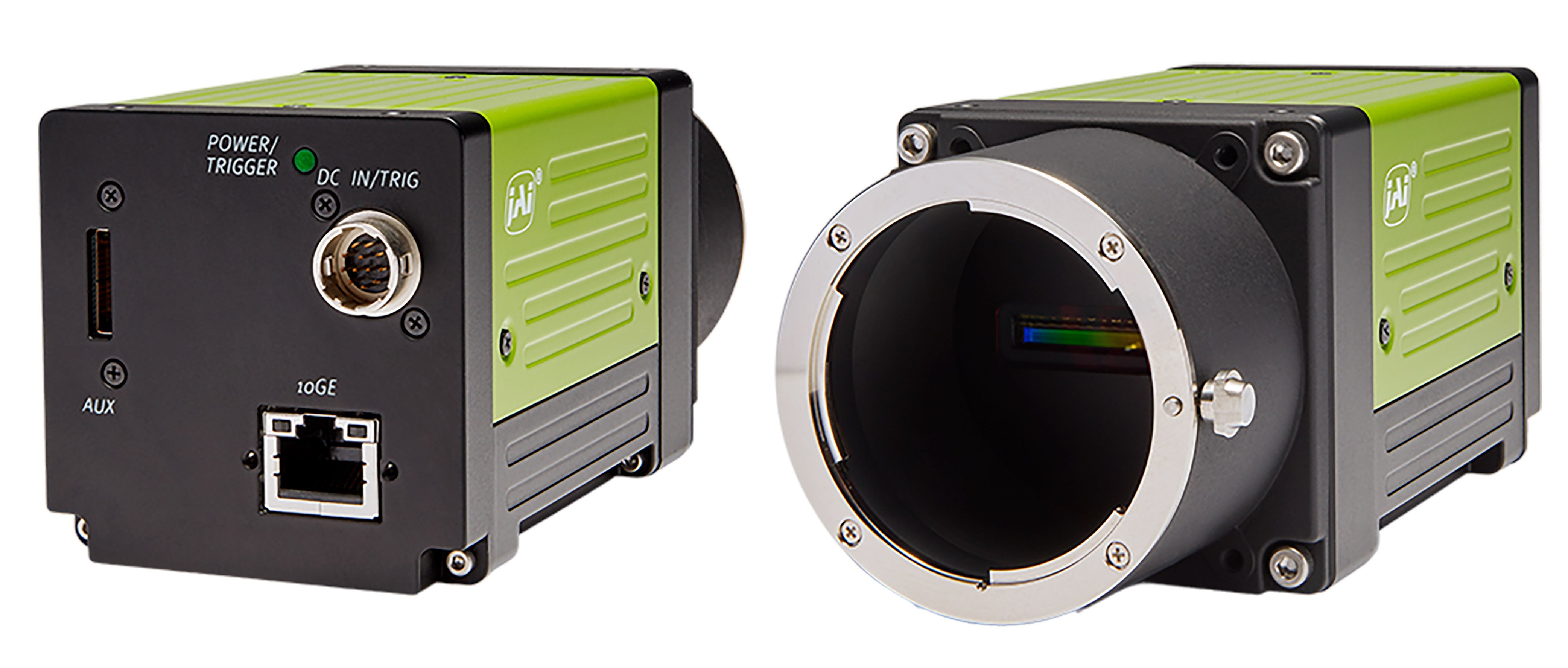

| SW-4000TL-10GE | F M42A |
3 x 4096 | 65,963 (66 kHz) |
30.72 mm Trilinear CMOS |
7.5 x 7.5 | 8/10 | Trilinear R-G-B |
62 x 62 x 102.3 | 10 GigE Vision | ダウンロード |
| SW-4000TL-SFP | F M42A |
3 x 4096 | 65,963 (66 kHz) |
30.72 mm Trilinear CMOS |
7.5 x 7.5 | 8/10 | Trilinear R-G-B |
62 x 62 x 102.3 | Small Form Factor Pluggable | ダウンロード |
| SW-4000TL-PMCL | F M42A |
3 x 4096 | 65,963 (66 kHz) |
30.72 mm Trilinear CMOS |
7.5 x 7.5 | 8/10 | Trilinear R-G-B |
62 x 62 x 71.6 | Power over Mini Camera Link (Base/Medium/Full/Deca) |
ダウンロード |
| SW-4005BL-5GE-NP (PoE 非対応モデル) |
C | 2 x 4096 | 42,700 (42 kHz) |
14.336 mm Bilinear CMOS |
3.5 x 3.5 | 8/10/12 | Bilinear R-G-B |
44 x 44 x 54 | GigE Vision | ダウンロード |
| SW-4005BL-CXP | C | 2 x 4096 | 42,700 (42 kHz) |
14.336 mm Bilinear CMOS |
3.5 x 3.5 | 8/10 | Bilinear R-G-B |
44 x 44 x 54 | CoaXPress CXP-6 (1-connector) |
ダウンロード |
| SW-2005TL-5GE-NP (PoE 非対応モデル) |
C | 3 x 2048 | 44,000 (44 kHz) |
14.336 mm Trilinear CMOS |
7.0 x 7.0 | 8/10/12 | Trilinear R-G-B |
44 x 44 x 54 | GigE Vision | ダウンロード |
| SW-2005TL-CXP | C | 3 x 2048 | 44,000 (44 kHz) |
14.336 mm Trilinear CMOS |
7.0 x 7.0 | 8/10/12 | Trilinear R-G-B |
44 x 44 x 54 | CoaXPress CXP-6 (1-connector) |
ダウンロード |

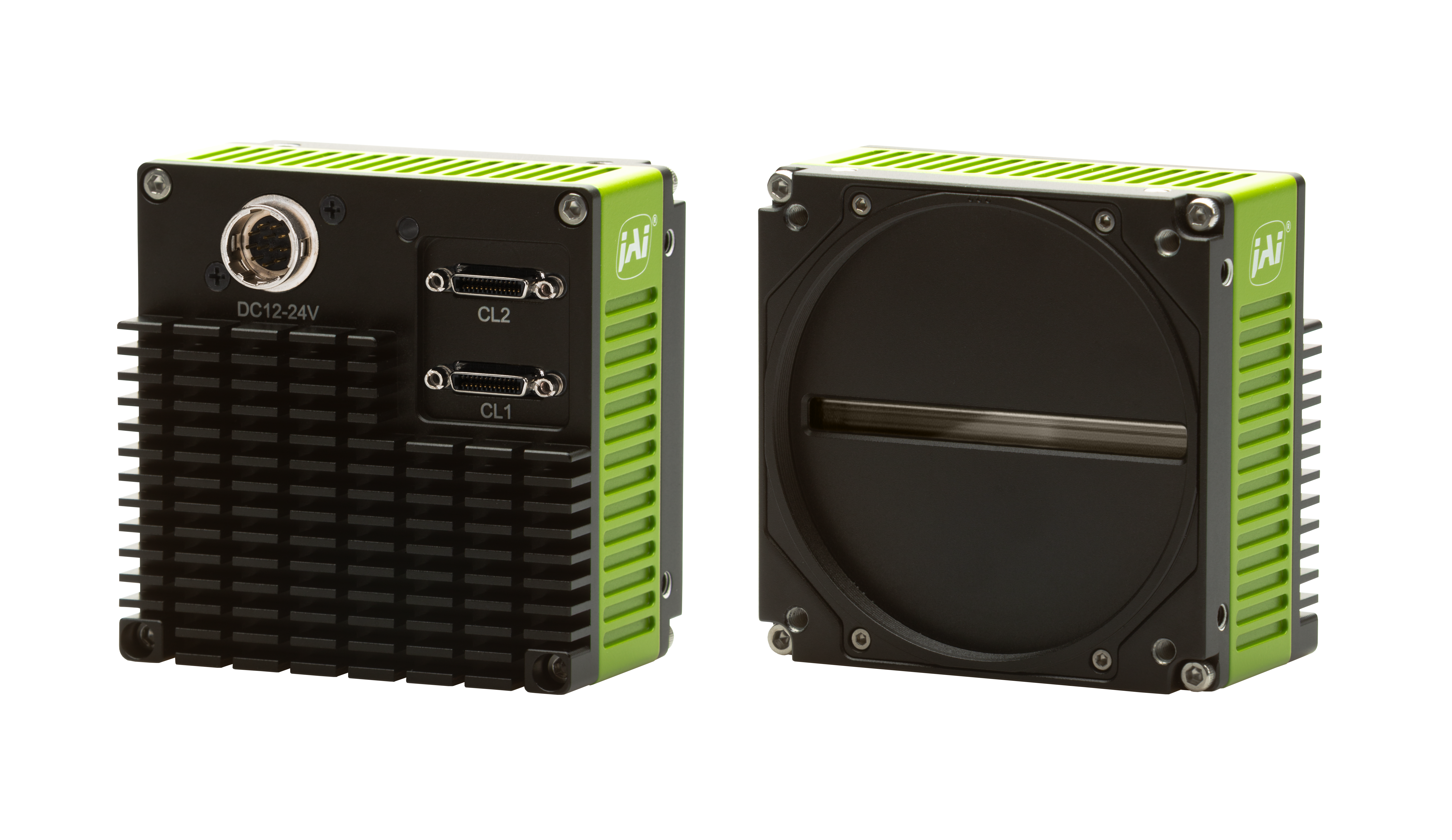

| SW-16001M-MCL | M72 | 2 x 16384 | 50,000 (50 kHz) |
57.344 mm CMOS |
3.5 x 3.5 | 8/10/12 | モノクロ | 78 x 78 x 44.6 | Mini Camera Link (Deca) |
ダウンロード |

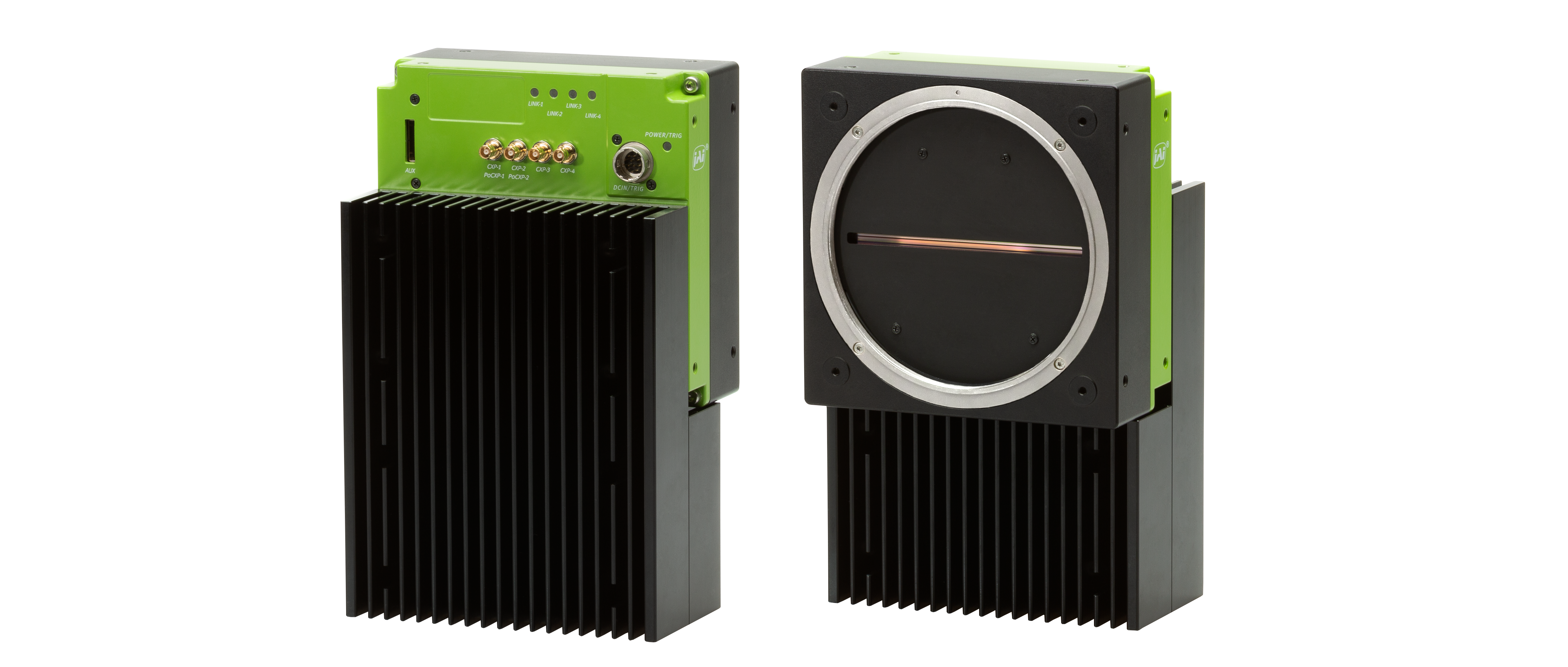

| SW-16000M-CXP4A | M95 | 1 x 16384 | 277,000 (277 kHz) |
81.92 mm CMOS |
5.0 x 5.0 | 8/10/12 | モノクロ | 187 x 115 x 78.5 | CoaXPress CXP-12 (4-connector) |
ダウンロード |
| SW-8001M-MCL | M72 | 2 x 8192 | 100,000 (100 kHz) |
57.344 mm CMOS |
7.0 x 7.0 | 8/10/12 | モノクロ | 78 x 78 x 45 | Mini Camera Link (Deca) |
ダウンロード |
| SW-8000M-PMCL | F M42A |
1 x 8192 | 100,000 (100 kHz) |
30.72 mm CMOS |
3.75 x 5.78 | 8/10 | モノクロ | 62 x 62 x 53.5 | Power over Mini Camera Link (Base/Medium/Full/Deca) |
ダウンロード |
| SW-4000M-PMCL | F M42A |
1 x 4096 | 200,000 (200 kHz) |
30.72 mm CMOS |
7.5 x 7.5 | 8/10 | モノクロ | 62 x 62 x 53.5 | Power over Mini Camera Link (Base/Medium/Full/Deca) |
ダウンロード |
| SW-4005M-5GE-NP (PoE 非対応モデル) |
C | 1 x 4096 | 84,400 (84kHz) |
14.336 mm CMOS |
3.5 x 3.5 | 8/10/12 | モノクロ | 44 X 44 X 54 | GigE Vision | ダウンロード |
| SW-4005M-CXP | C | 1 x 4096 | 84,400 (84 kHz) |
14.336 mm CMOS |
3.5 x 3.5 | 8/10/12 | モノクロ | 44 x 44 x 54 | CoaXPress CXP-6 (1-connector) |
ダウンロード |
| SW-2005M-5GE-NP (PoE 非対応モデル) |
C | 1 x 2048 | 172,000 (172 kHz) |
14.336 mm CMOS |
7.0 x 7.0 | 8/10/12 | モノクロ | 44 x 44 x 54 | GigE Vision | ダウンロード |
| SW-2005M-CXP | C | 1 x 2048 | 172,000 (172 kHz) |
14.336 mm CMOS |
7.0 x 7.0 | 8/10/12 | モノクロ | 44 x 44 x 54 | CoaXPress CXP-6 (1-connector) |
ダウンロード |
