制御一体型ステッピングサーボ ST-ServoCBX
| 製品名 | 制御一体型ステッピングサーボ |
|---|---|
| 型式 | ST-ServoCBX |
| メーカー | 株式会社バンガードシステムズ |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
| 資料 |
概要
ST-ServoCBXは制御系一体型ステッピングサーボの新シリーズです。
バンガードシステムズ独自の制御設計により、28角サイズでフルフラットな形状でエンコーダ・ドライバ・コントローラの機能を一体型で実現しました
特長
- 負荷状況に応じた最適な電流制御により、モータからの発熱を低減！
- 高密度設計により、制御系を一体型に！
- プログラム運転機能も搭載！簡単な動作ならIOのみで制御可能
- 位置制御、速度制御、トルク制御、押し当て制御が可能！
主な仕様
| 項目 | 仕様 | 備考 |
| 入力電源電圧 | DC24V ±１０％ 1A以上 | |
| PWM 周波数 | 20KHz | |
| 指令最大入力周波数 | 200Kpps | オープンコレクタ又はTTL 駆動 |
| 外部パルス指令入力 | 2 パルス、1 パルス、2 相パルス | パラメータにより選択 |
| 信号 | 入力：５点/出力２点 | パラメータにより機能割付け |
| エンコーダ分解能 | 10,000ppr | |
| 通信回線 | RS485 二線式半二重通信 | 終端抵抗はパラメータでON/OFF |
| 通信プロトコル | MODBUS | ASCII/RTU は自動認識 |
| 重量 | ショート：140g、ロング：230g |
その他

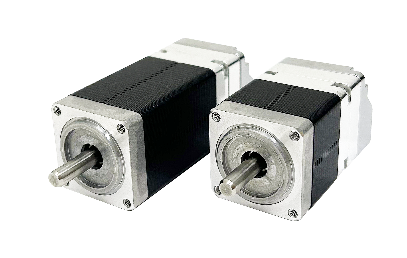

モータはトルクのことなるショートとロングの２タイプを用意しました。
トルク特性や外形図は取説を参照ください。
