製品情報

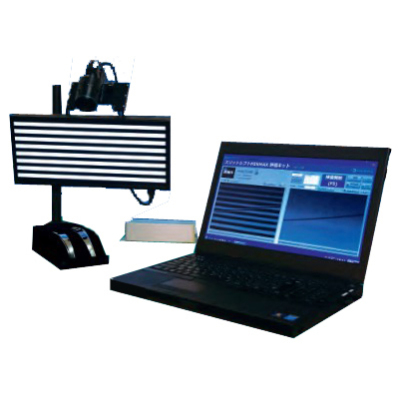

表面欠陥検査ユニット SSMM-1

製品名 表面欠陥検査ユニット
型式 SSMM-1
メーカー バイスリープロジェクツ株式会社
メーカーロゴ

概要

塗装品(ツヤ有り)・メッキ品・フィルム・ガラスのように光を反射または透過する製品の表面の
傷・異物の検出を行う検査ユニットです。

特長

・特殊スリットパターンを使う事で検出能力を高めました(弊社比2倍)。
・その特殊スリットパターンを1周期シフトさせながら輝度差を取る事で、曲面を持つ
 検査対象物の欠陥を検出できます。
・また、塗装面におけるゆず肌の影響を受けず欠陥を検出できます。
・LabVIEWを使ってシステム構成が可能です。

<欠陥検出サイズ>

直径  0.1m
深さ  0.0005mm

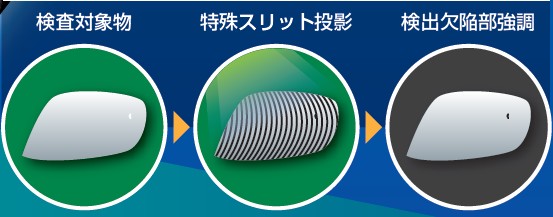

<欠陥検出イメージ>

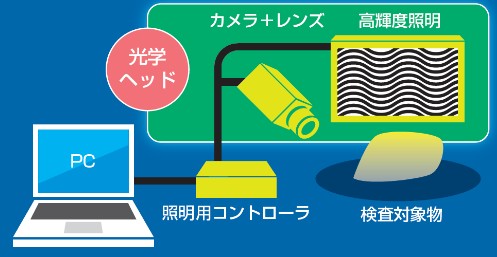

主な仕様


 ※PCはオプションです。

光学ヘッド

高輝度照明(W398×H176×D53mm
カメラ(W29×H29×D16mm
レンズ(74.5×φ55mm
固定冶具

照明用コントローラ

W180×H70×D40mm

付属品

光学ヘッド取付アーム
ケーブル類

ソフトウェア

検査用ソフト
LabVIEW VIセット(ライブラリ)

その他

<アプリケーション例>
[自動車]
 ・車体、ドア、バンパー、サイドミラー、サンルーフ
 ・フロントメッキグリル・リヤメッキパネル
 ・操作用タッチパネル
 ・内装品、インパネ、スイッチ
[民生品]
 ・スマホ、タブレット用タッチパネル
 ・冷蔵庫、洗濯機
[その他]
 ・レンズ加工表面
 ・金属加工表面(軸、ピストンリング)
 ・化粧品塗装容器
