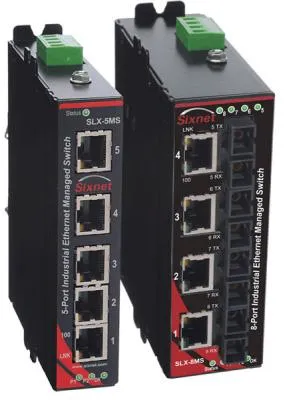

工業用マネージドスイッチ
| 製品名 | 工業用マネージドスイッチ |
|---|---|
| メーカー | Red Lion Controls, Inc.(Sixnet) |
| メーカーロゴ |  |
| 資料 |
概要
過酷なプロセス 環境でも問題なく動作する堅牢、リアルタイム且つパワフルな設計仕様です。
DIN レール取付形。
特長
・マルチモード及びシングルモードに対応した最大5つ又は８つまでの光ファイバポートを備えた工業用イーサネットスイッチ
・スリムなコンパクトサイズに高性能
・過酷な環境での使用を可能にする設計
・セキュリティと最新のリング機能
・DIN レール取付及び平面取付形
・使用温度範囲：− 40 〜＋ 75℃
[リアルタイム保証性能]
・リアルタイムTM又はラピッドスパニングツリ(RSTP)、高速冗長化リング
・SNMPv1 とv2 ネットワーク管理
・SNMPv3、セキュリティのための認証と暗号化
・イベント報告のためのSNMP による通知(traps )
・リアルタイム動作に必要な優先制御(QoS/CoS)
・IGMP、マルチキャストフィルタ機能（スヌーピング＆クエリー）
・VLAN、便利な、トラフィックのグループ化機能
・ブロードキャストとマルチキャストストームの保護
・高度診断用RMON とポートミラーリング機能
・HTTPS, SSL, SSH,SNMPv3 などによるセキュリティ
・WEB, TELNET 又はCLI 経由による遠隔簡単設定
・ファームウエアの自由なアップグレード提供
[トラブルフリー動作]
・冗長化電源入力端子と電気スパイクサージ保護設計
・自己診断と警報出力用接点
・UL/CSA(CUL),CE 及び危険場所ZONE-2 と船級品質
・堅牢な耐食金属容器採用
・使用温度範囲、− 40 から＋ 75℃
主な仕様
| 型式 | 10/100 RJ45 |
100 FIBER |
モード | コネクタ | 長さ | 容器 素材 |
保護 等級 |
温度範囲（℃） |
| SLX-5MS-1 | 5 | -- | -- | -- | -- | アルミ | IP30 | -40/75 |
| SLX-5MS-4SC | 3 | 2 | マルチ | SC | 4km | アルミ | IP30 | -40/75 |
| SLX-5MS-4ST | 3 | 2 | マルチ | ST | 4km | アルミ | IP30 | -40/75 |
| SLX-5MS-5SC | 3 | 2 | シングル | SC | 20km | アルミ | IP30 | -40/75 |
| SLX-5MS-5ST | 3 | 2 | シングル | ST | 20km | アルミ | IP30 | -40/75 |
| SLX-5MS-5SCL | 3 | 2 | シングル | SC | 60km | アルミ | IP30 | -40/75 |
| SLX-5MS-5STL | 3 | 2 | シングル | ST | 60km | アルミ | IP30 | -40/75 |
| SLX-5MS-**** | 3 | 2 | -- | -- | -- | アルミ | IP30 | -40/75 |
| SLX-8MS-1 | 8 | -- | -- | -- | -- | アルミ | IP30 | -40/75 |
| SLX-8MS-4SC | 6 | 2 | マルチ | SC | 4km | アルミ | IP30 | -40/75 |
| SLX-8MS-4ST | 6 | 2 | マルチ | ST | 4km | アルミ | IP30 | -40/75 |
| SLX-8MS-5SC | 6 | 2 | シングル | SC | 20km | アルミ | IP30 | -40/75 |
| SLX-8MS-5ST | 6 | 2 | シングル | ST | 20km | アルミ | IP30 | -40/75 |
| SLX-8MS-5SCL | 6 | 2 | シングル | SC | 60km | アルミ | IP30 | -40/75 |
| SLX-8MS-5STL | 6 | 2 | シングル | ST | 60km | アルミ | IP30 | -40/75 |
| SLX-8MS-**** | 4/6 | 4/2 | -- | -- | -- | IP30 | -40/75 |
その他
[イーサネット性能]
・5 つ又は8 つのイーサネットポート、と最大四つの光ファ イバポート搭載
・ストアアンドフォワード、ワイヤ速度の管理
・全てのIEEE802.3イーサネットプロトコル対応、リングス イッチ
・RJ-45（シールド付）10/100BASE-TX
・RJ-45ポート速度(10/100)、自動検出
・自動MDI/MDIXクロスオーバ、RJ-45 TD/RD自動極性検出
・イーサネット、耐絶縁 1500VRMS, 1分
・光ファイバポート・スピード：100BASE-FX(100Mbps)
・光ファイバポートの波長： 1300nm center
・光ファイバ仕様（全二重）：
マルチモード： 50-62.5/125 μ m(SC OR ST 形)
シングルモード： 9 -10/125 μ m(SC OR ST 形)
ロングホール：最大120 km
・公称遅延時間（負荷と設定による）:
10M ポート： 16 μ s ＋ frame 時間
100M ポート： 5 μ s ＋ frame 時間
[動作環境仕様]
・使用温度範囲：− 40 〜＋ 75℃ ( コールドスタート@40℃）
・保存温度：−40〜＋ 85℃
・湿度（結露しないこと）： 5〜 95RH（相対）
・振動と衝撃： IEC60068-2-6 準拠
[電源入力]
・電源電圧： 10-30VDC
・消費電力（定格、全てのポートが動作中）
7 W ( 全てポートが100Mbps で使用時）
3.6W (5 ポート、光ファイバ未使用）
4.3W(8 ポート、光ファイバ未使用）
5.6W(5 ポート、２つの光ファイバ使用）
6.3W(8 ポート、２つの光ファイバ使用）
・過渡サージ保護： 15,000 W ピーク
・スパイク保護： 5,000 W (10μ s、10回）
[OK 警報出力]
・電源と運転表示
・スイッチ入力電圧と同じ電圧
・最大電流出力、 0.5A
[適合イーサネット規格]
・IEEE802.3 (10Mbps ）
・IEEE802.3u(ファースト 100Mbps ）
・IEEE802.3（10Mbps イーサネットサポート）
・IEEE802.3x（フロー制御付、全二重）
・IEEE802.1D/w（冗長化リング、RST rapid spanning tree
for redundant rings）と相互運用性のためのspanning tree for interoperability）
・IEEE802.1p（優先制御- QoS, CoS, ToS/DS )
・IEEE802.1Q(トラフィック分離、VLAN）
[適合規格]
・電気安全： UL508/CSA C22.2/14, EN61010-1, CE
・EMC-FCC part15, ICES-003, EN61000-6-4, EN61000-6-2, CE
・危険場所：UL1604/CSA C22.2/213 (CLASS I, DIV 2)
EN60079-15(ZONE 2, CATEGORY 3), CE (ATEX)
・船級規格： ABS 準拠
・視覚安全規格、IEC60825-1, CALSS 1; FDA21 CFR1040.10 & 1040.11
[機械仕様]
・DIN レール又は平面取り付け
・保護等級： IP30
・収納容器： 耐防食アルミ
・重さ： 5MS-1/4/5: 230g; 8MS-1/4/5: 280g
・外形寸法： カタログ参照
