光ファイバーライトガイド用 集光レンズ

製品名 光ファイバーライトガイド用 集光レンズ
メーカー ハヤシレピック株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら
資料

概要

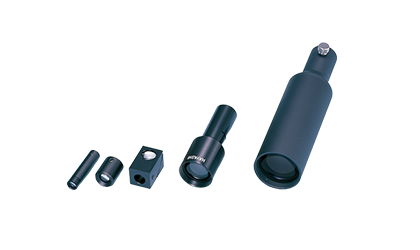

ライトガイドに装着する集光レンズです。

特長

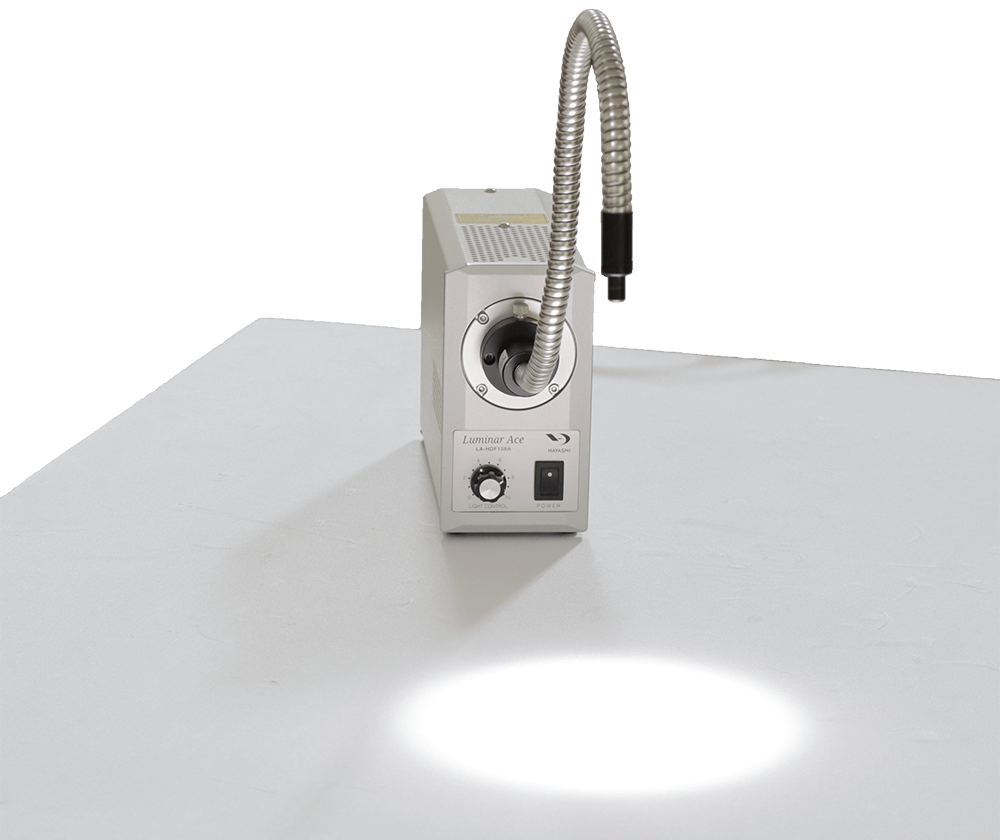

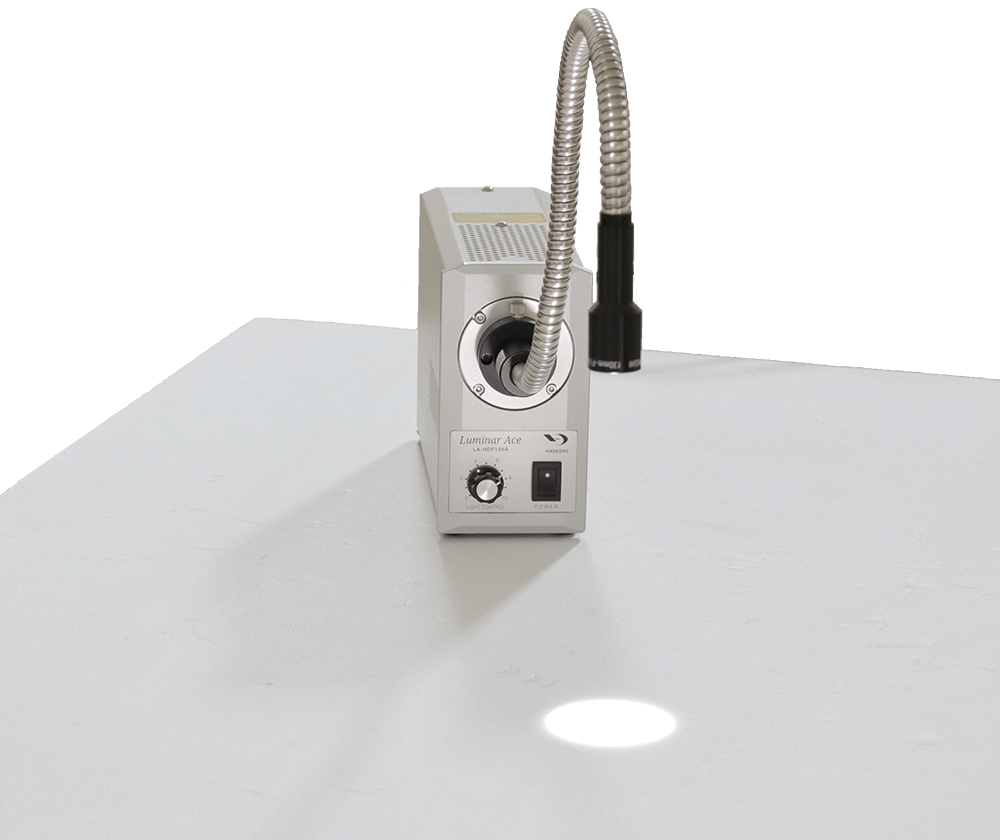

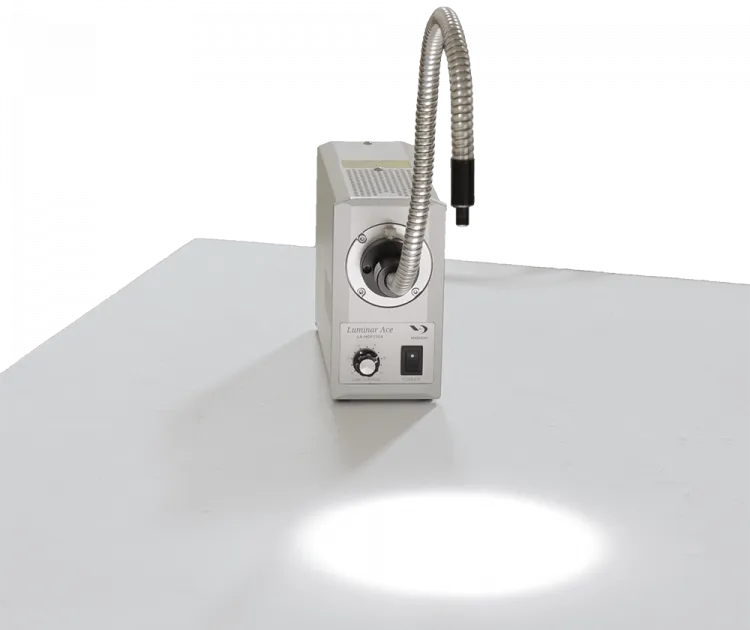

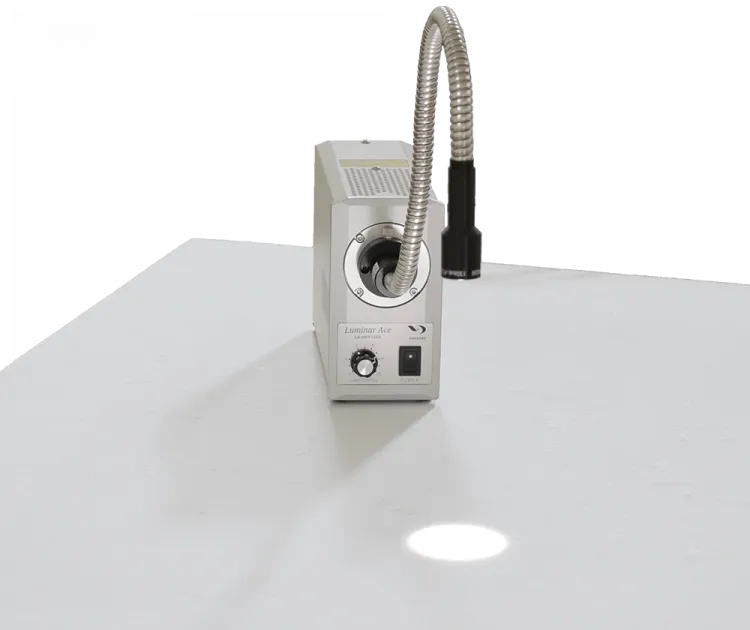

・ライトガイドは通常投光端面より照射角約70°に広がります。用途により高輝度なスポット光が必要な場合、効果的に照明を演出する場合など、用途に応じて選べる各種集光レンズを取り揃えております。

主な仕様

スポット型ライトガイド用

型式

SH-F8G

SH-F8B

SHM-F15

SH-F30

SHZ-F120

RHF-1

RHF-2

レンズ構成

1枚

コートレンズ

1枚

コートレンズ

1枚+平面ミラー

コートレンズ

1枚

コートレンズ

3群

4枚

コートレンズ

1群

3枚+ロッドレンズ

1群

3枚+ロッドレンズ

有効径

φ6mm

φ7mm

φ9.5mm

φ19mm/

22.5mm

φ28.5mm/

30.5mm

φ22mm

φ22mm

取付内径

φ5mm

(結束径φ3)

φ8mm

(結束径φ5)

φ8mm

(結束径φ5)

φ14mm

φ14mm

(結束径φ5)

φ13mm/φ17mm

(結束径φ10熱融着用)

φ14mm/φ20mm

(結束径φ8)

※結束径φ5ライトガイド用互換アダプタも御座います。

ライン型ライトガイド用

型式

SHL-W20F8(LS用)

SHL-W50F8(LS用)

SHLR-W50F8(LR・LL)

SHL-W80F8(LS用)

SHLR-W80F8(LR・LL)

SHL-W120F8(LS用)

SHLR-W120F8(LR・LL)

レンズ構成

1枚

シリンドリカルレンズ

1枚

シリンドリカルレンズ

1枚

シリンドリカルレンズ

1枚

シリンドリカルレンズ

有効サイズ

8mm×20mm

8mm×50mm

8mm×80mm

8mm×120mm

取付サイズ

12mm×30mm

12mm×60mm

12mm×90mm

12mm×130mm
