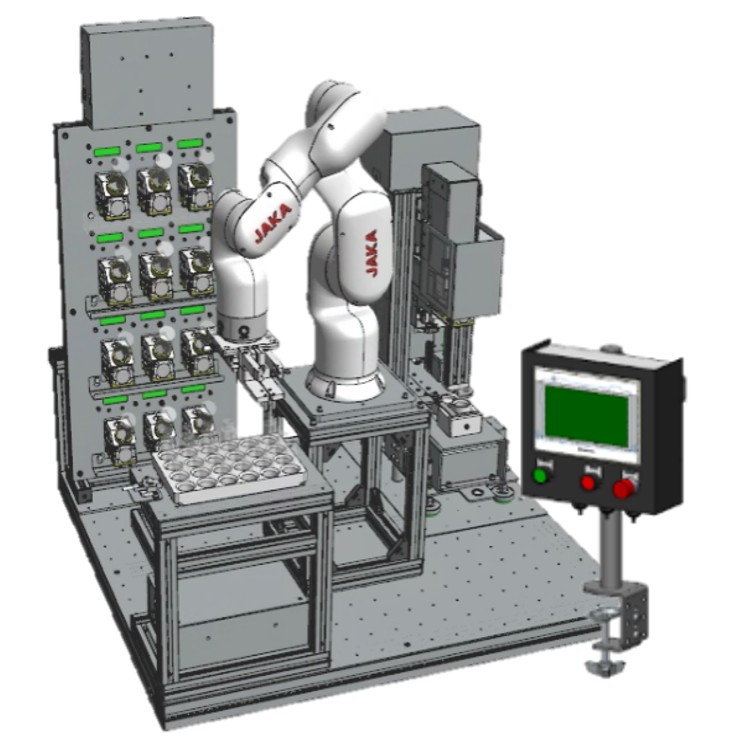

パウロ容器・供給機入替型ー協働ロボット仕様ー pr-cb
| 製品名 | パウロ容器・供給機入替型ー協働ロボット仕様ー |
|---|---|
| 型式 | pr-cb |
| メーカー | アルファ株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
| 資料 |
概要
- 「パウロ容器・供給機入替型 ー協働ロボット仕様ー」は、協働ロボットの活用により、粉体の計量・配合工程の完全自動化と省力化を実現する装置です。
- 計量された最大12種類の粉体を、1つの容器に配合した状態で自動充填します。
- 極めてシンプルな操作性で、誰でも簡単に正確な粉体配合システムがすぐに運用できます。
特長
- 10mgの極微量から30gまで、最高±0.5mgの精度で正確に計量
- 少量多品種の粉末計量に特化しており、新素材の研究や配合開発に最適
- 容器と供給機の自動交換により、最大12種類の粉体を無人で効率よく計量・配合
主な仕様
| 装置サイズ | 装置寸法：W760 × D680 × H800 mm （架台含むH1500） | |||
| 搬送・配合用ロボット | 6軸協働ロボット JAKA Mini2 | |||
| 可搬重量 | 2kg | |||
| 本体重量 | 9.9kg | |||
| 動作範囲 | 580mm | |||
| 消費電力 | 180W | |||
| 電源 | 24VDC | |||
| 計量装置 | ゼロバランサーコンパクト | |||
| 天びん | メトラー・トレドWKC204C | |||
| 目量 | 0.1mg | |||
| 最大秤量 | 220g | |||
| 供給機ストッカー | 収容数 | 12台(3×4) ※15cc使用時 | ||
| 使用供給機 | ゼロバランサーコンパクト用15cc/50cc/100cc | |||
| 容器ストッカー | 種別 | トレイ 120×190㎜ | ||
| トレイストッカー | なし(トレイ入替なし) | |||
| 収容数 | 24個(4×6) | |||
| 使用容器 | 50mm×φ20mm (内φ12mm) | |||
その他
粉末実績や、計量装置部分「ゼロバランサーコンパクト」の詳細などはメーカーホームページでご覧頂けます。
ご紹介動画
装置全体の動き
協働ロボットの容器取得・設置・搬送の動き
協働ロボットの供給機入れ替え動作
計量装置「ゼロバランサーコンパクト」の動作
_
（動画提供）アルファ株式会社 様
