モーションキャプチャシステム OptiTrack

製品名 | モーションキャプチャシステム |
---|---|
型式 | OptiTrack |
メーカー | アキュイティー株式会社 |
メーカーロゴ | ![]() |
メーカーサイト | メーカー製品サイトはこちら |
概要

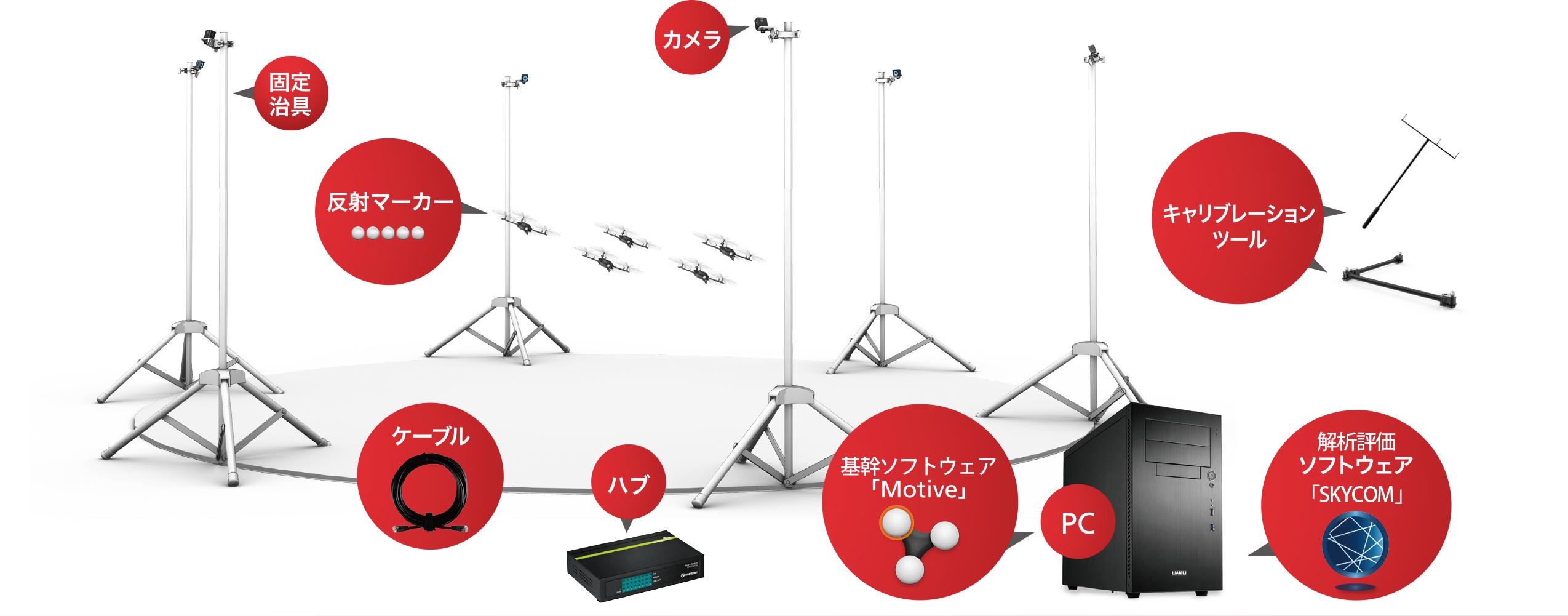

「OptiTrack」(オプティトラック)は、動作分析や工業計測、非接触センシング、システム制御等、幅広い分野で活躍する3次元センシングシステムです。複数台のカメラでキャプチャエリアを作り、そのエリア内で自由に動く対象を、リアルタイムに非接触でキャプチャします。OptiTrackで動きをデジタル化することにより、動作解析や工業計測、非接触センシング、システム制御等、幅広い分野でご活用いただけます。
さらに、OptiTrackで取得した3次元座標を解析評価ソフトウェア「SKYCOM」(スカイコム)で解析することで、加速度計や変位計に代わる、非接触の計測システムに生まれ変わります。
特長
<OptiTrack>
●高い可搬性

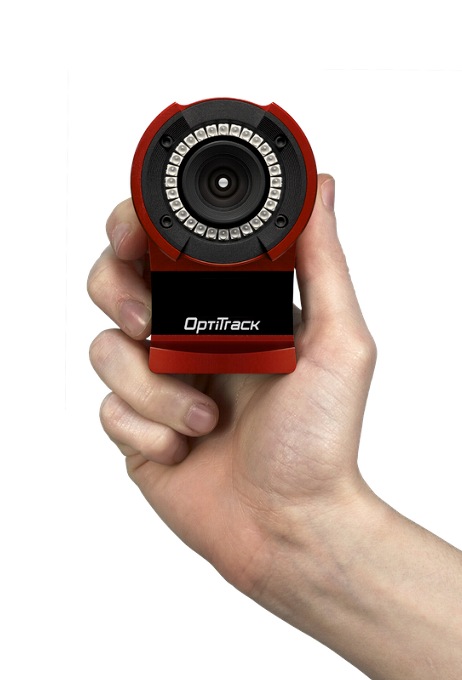

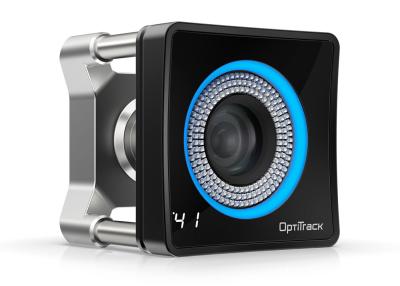

小型・軽量(100g 〜1,450g )のカメラのため、現場に持ち込むことが可能(常設も可能)。
●容易なオペレーション
LED色でカメラのステータスを表示、シンプルなケーブルの配線、アシストボタンで1人でも簡単に設置。
治具を空間内でふるだけで高精度なキャリブレーションが実現。
●高速画像処理
カメラ内部でリアルタイム画像処理を行うため、パソコンへの負荷を低減。多点同時の計測や長時間の計測が可能。

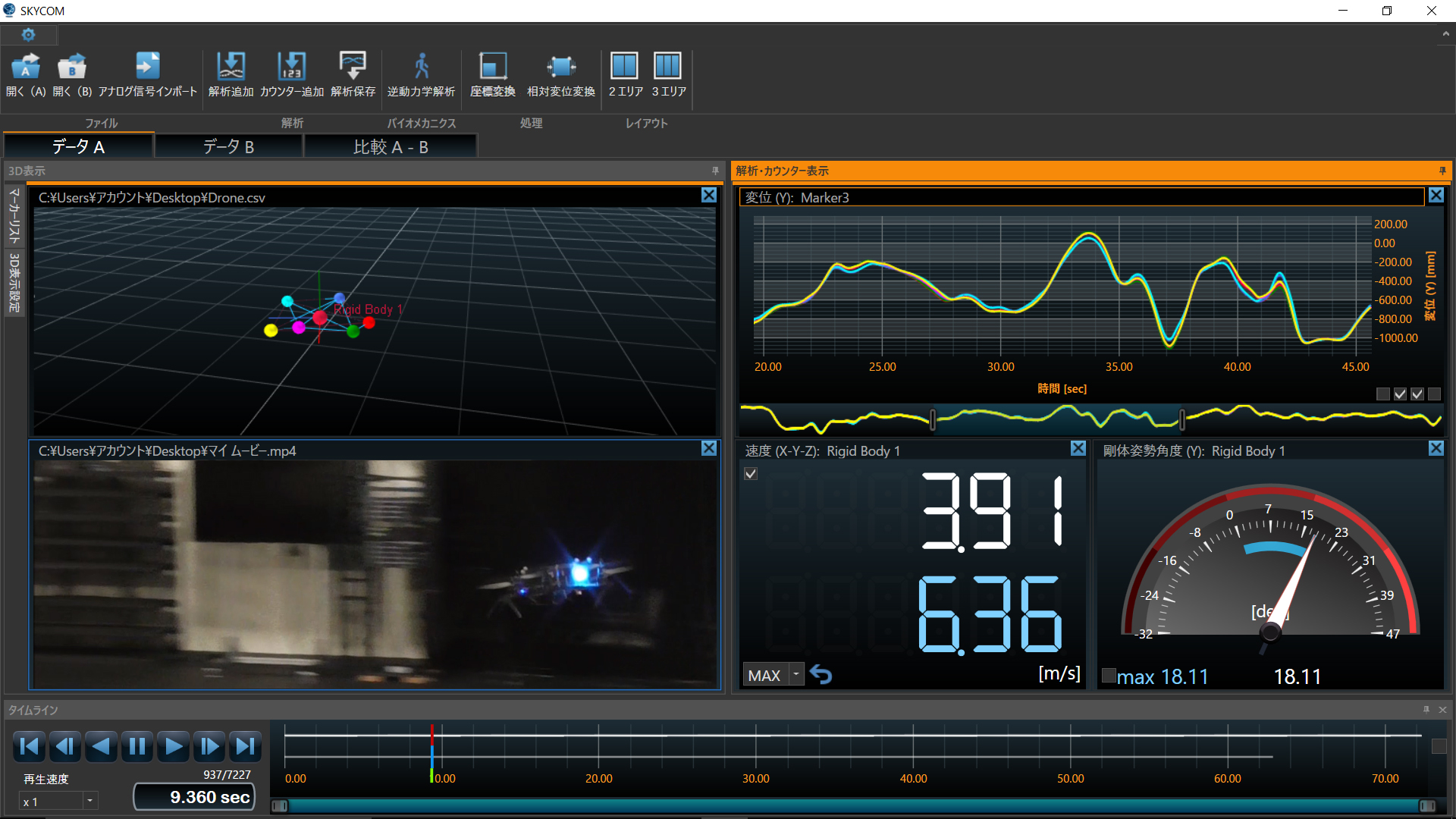

<SKYCOM>
●解析&評価ツール
豊富な物理量(速度・角度・相対距離・6自由度等)の算出から、データの比較や評価まで、研究のスピードが一気に上がります。
●見たい動きの抽出
解析・評価したい動きを自動でカウントし、解析・評価まで行え、必要なデータが簡単に手に入ります。
●優れたユーザビリティ
ドラッグ&ドロップを基本とし、ナビゲーション付でマニュアルなしでオペレーションできます。
その他
<用途例>

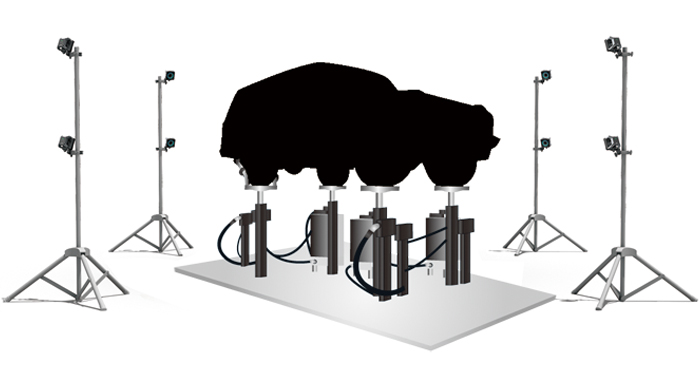

■変位計測 | ■位置センサー |
![]() |
![]() |
OptiTrackで取得したデータをSKYCOMで解析します。加速度計や変位計の代わりに様々な物理量を非接触で解析する計測システムとして使うことが可能です。 |
OptiTrackで各種センサーや移動体の位置・姿勢をリアルタイムに取得します。フィードバック制御等での位置センサーとして活躍します。 |
■動作分析 | ■VRとの連携 |
![]() |
![]() |
OptiTrackで、人間工学やスポーツパフォーマンス、リハビリテーション等の分野における動作分析を行います。反力のデータ等と同期した計測・解析も可能です。 |

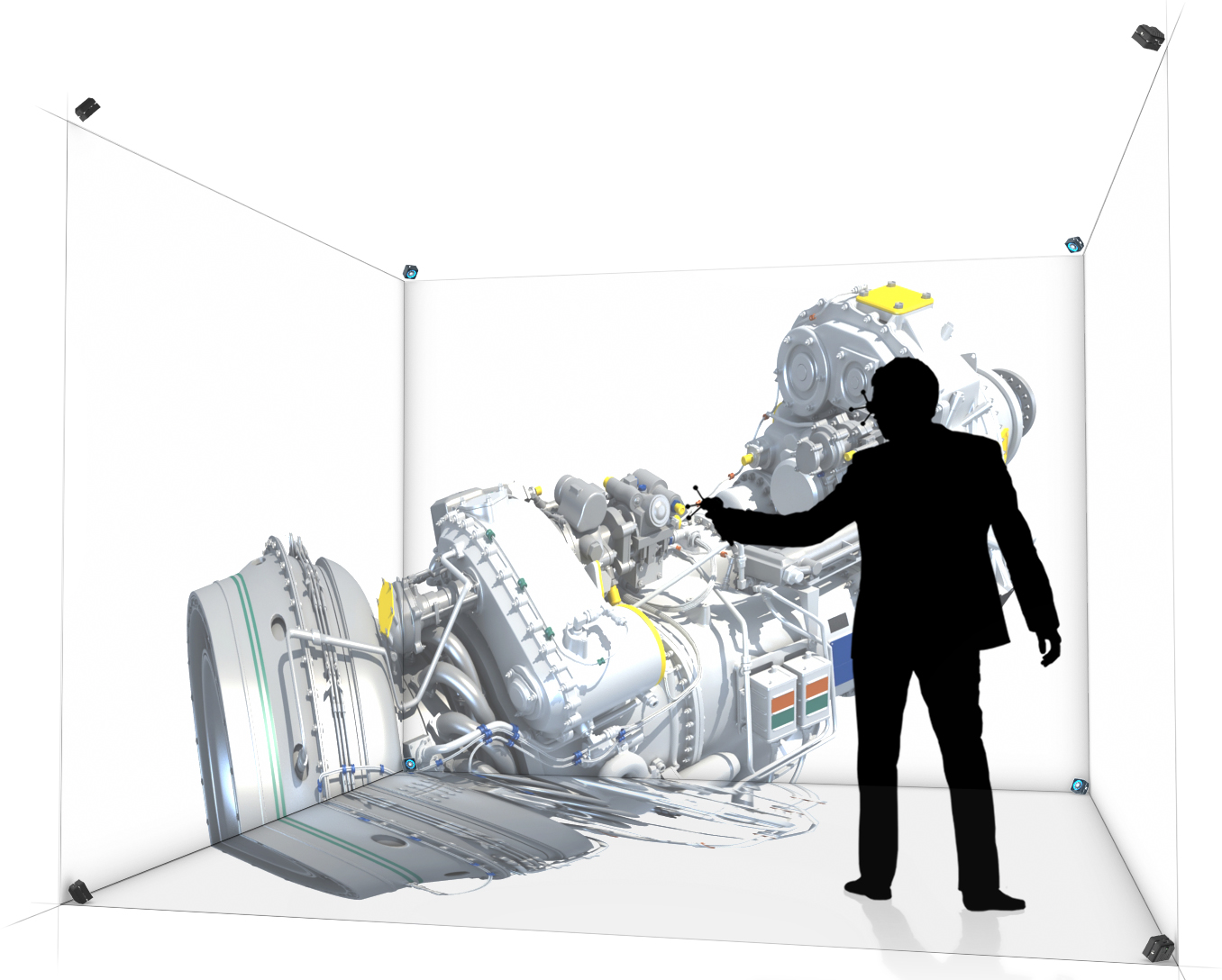

OptiTrackは多様なフォーマットでデータをストリーミングします。仮想空間での作業シミュレーションやエルゴノミクス解析のための入力ツールとして活用できます。 |
その他、
●挙動解析 ●振動試験 ●耐久試験 ●位置決め ●デジタイズ形状計測 ●ティーチング 等
