概要

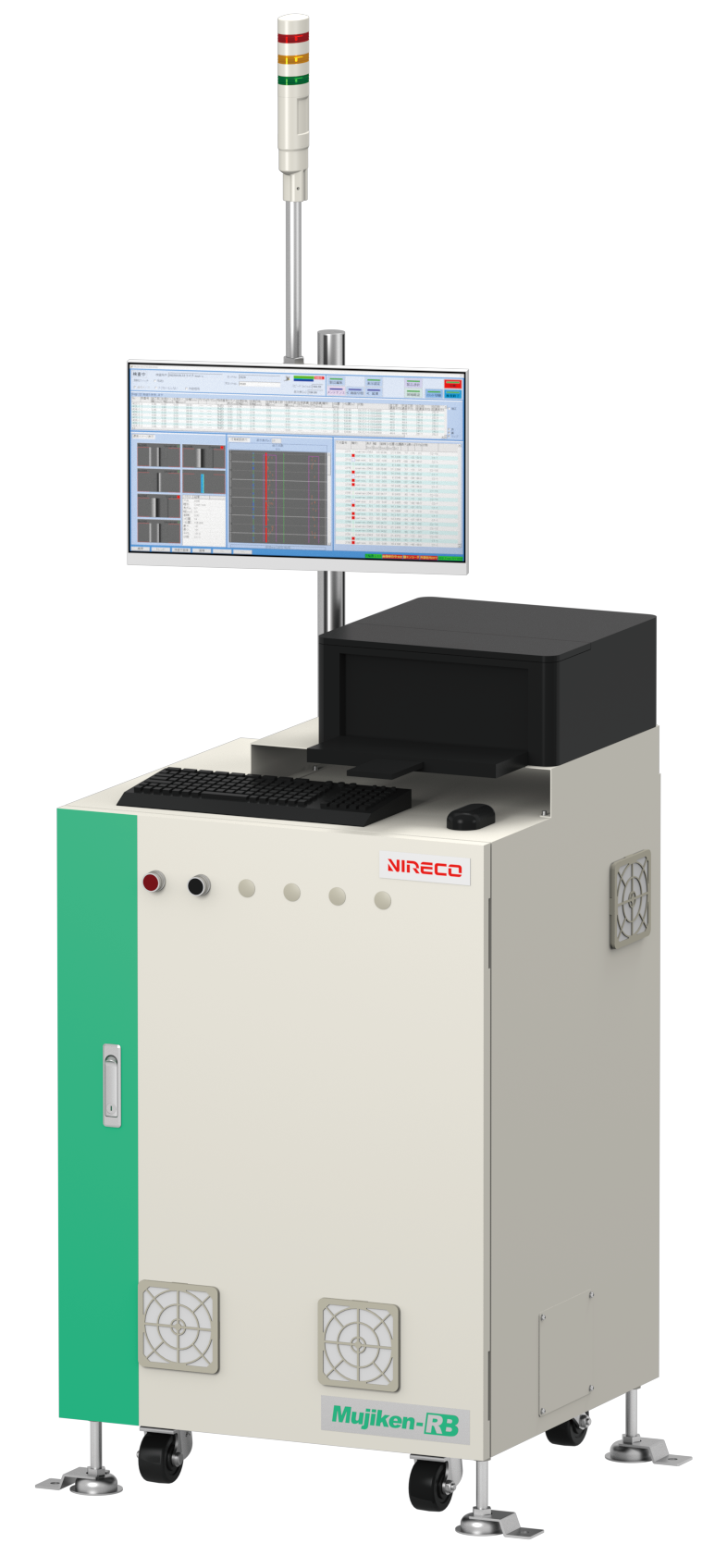

電極シートの表裏面塗工後の（塗工部・未塗工部）の欠点検査および、各種寸法計測を実行する検査装置です。

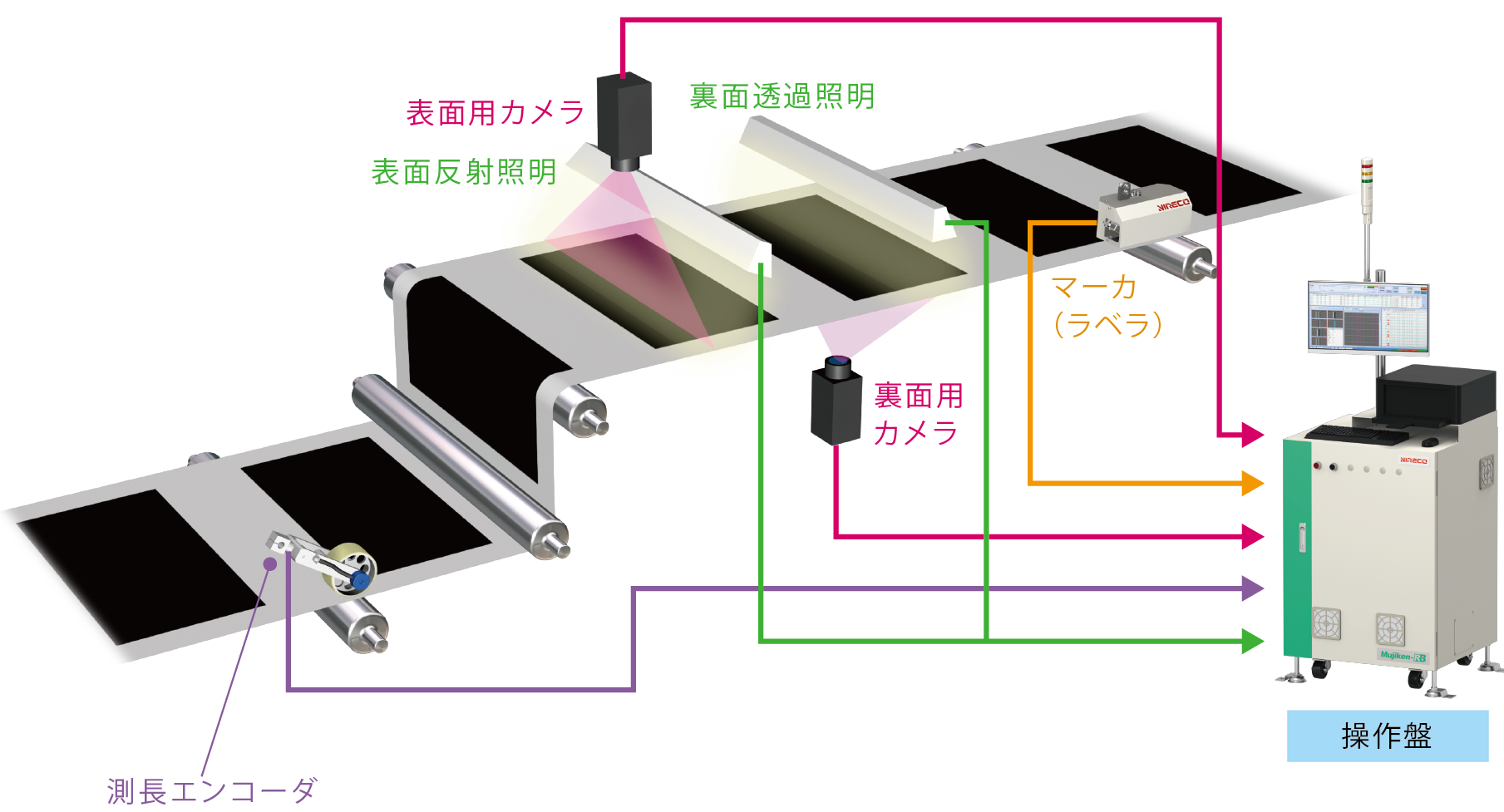

反射光にて表裏面（塗工部・未塗工部）をモノクロラインセンサカメラで取込み、画像処理解析により欠点の検出および、欠点データの保存と塗工幅・塗工長さなどの計測を行います。

特長

• 間欠塗工、複数ストライプ塗工、間欠＋複数ストライプ塗工に対応
• 独自方式により１台のカメラで塗工部・未塗工部の検査が可能
• 塗工部・未塗工部の各部寸法測定が可能
• 塗工部・未塗工部境界付近の欠陥も検出可能
• 塗工部・未塗工部境界で湾曲、表裏塗工ずれを監視可能

主な仕様

• カメラ：4096～8192画素640MHzラインセンサ、CISカメラも対応

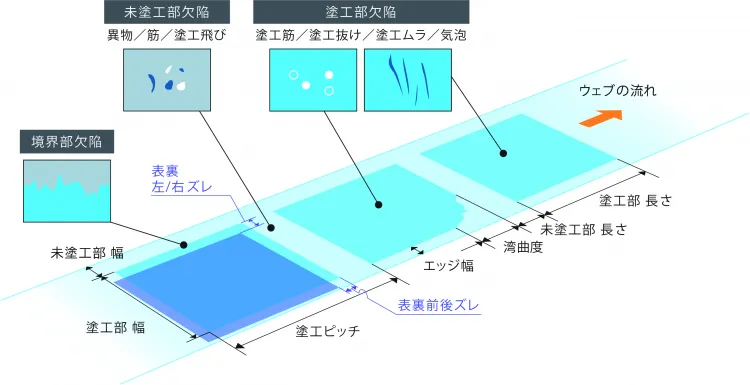

• 欠陥検出：未塗工部_スジ、折れ曲がり、打痕　
  　　　　　塗工部_凹み、シミ、キズ、スジ、ピンホール　等
• 計測機能：ストライプ塗工幅、塗工部長さ、間欠塗工幅、間欠未塗工部幅、表裏ズレ　等
