Multi Sensor Frontend Box MSFBシリーズ

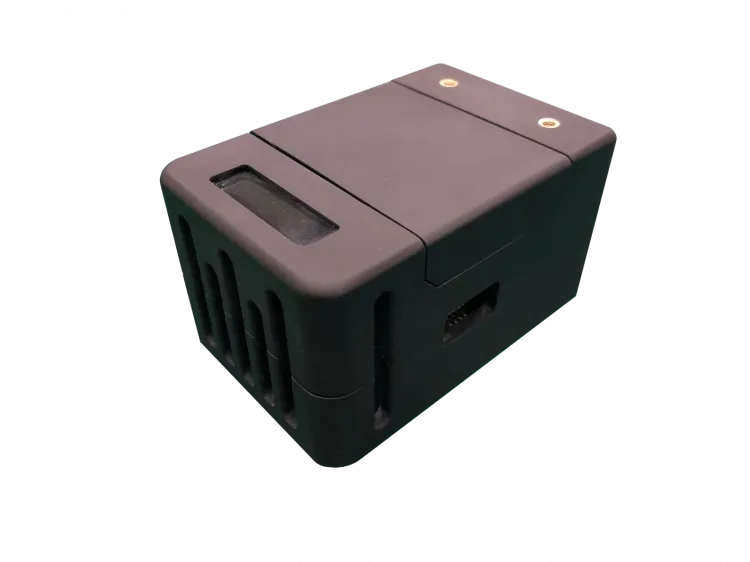

センサーユニット(子機)

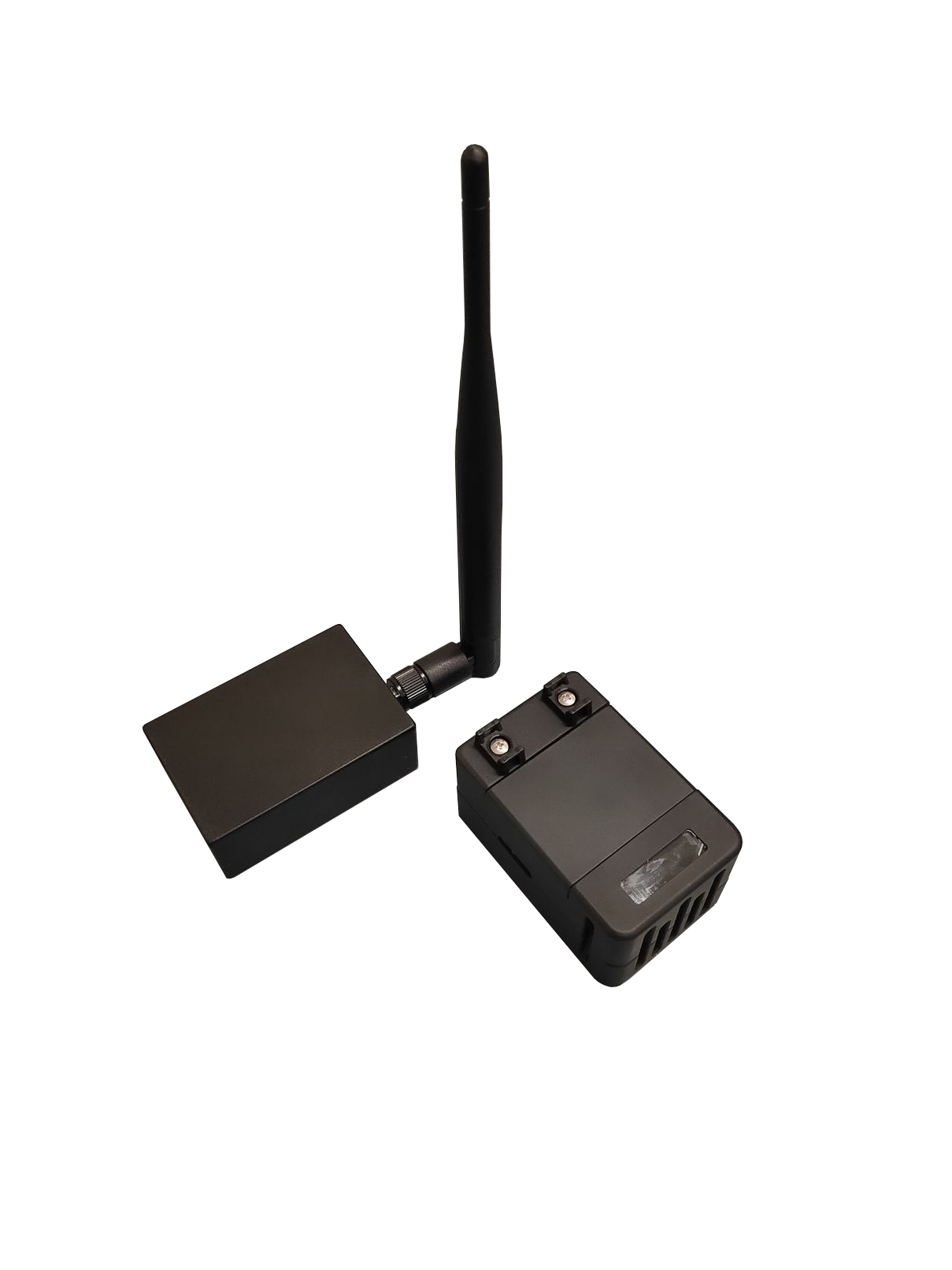

無線中継器(親機)とセンサーユニット(子機)
製品名 Multi Sensor Frontend Box
型式 MSFBシリーズ
メーカー ダイトロン株式会社
メーカーロゴ

概要

各社専用センサー(加速度/ジャイロ/温度/照度など)に対応するデータ送信機能付きマルチセンサー・モジュールです。



特長

  • 高い状況検出精度︓複数センサーを自由にカスタマイズ可能(オプション)
  • 置くだけでOK!︓920MHz 無線 ワイヤレス駆動(電池BOX)
  • 複数台同時駆動︓マルチポップ通信にも対応
    (OKI 製SmartHop SR シリーズ)



基本構成

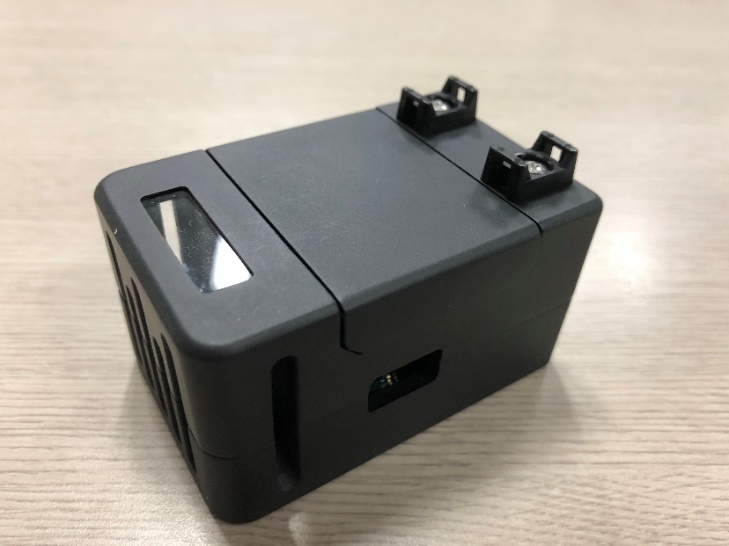

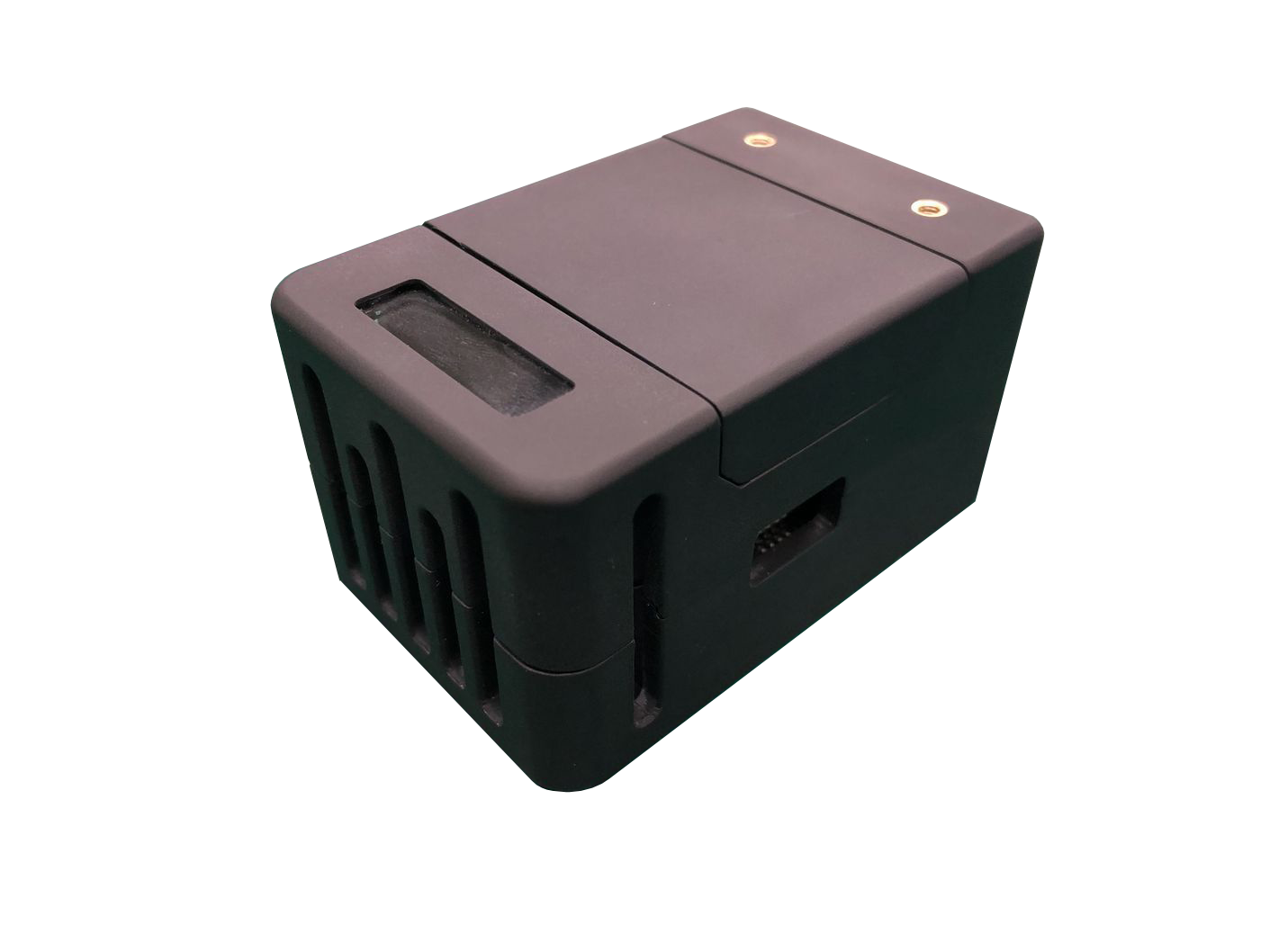

①センサーユニット(子機)

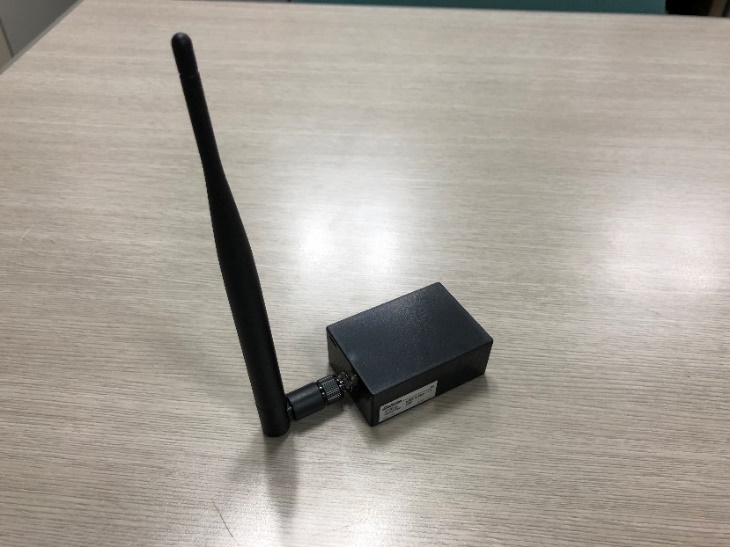

②無線中継器(親機)
③可視化・制御サンプルソフトウェア

①センサーユニット(子機)

②無線中継器(親機)



③可視化・制御サンプルソフトウェア
msfb3-1.png msfb3-2.png

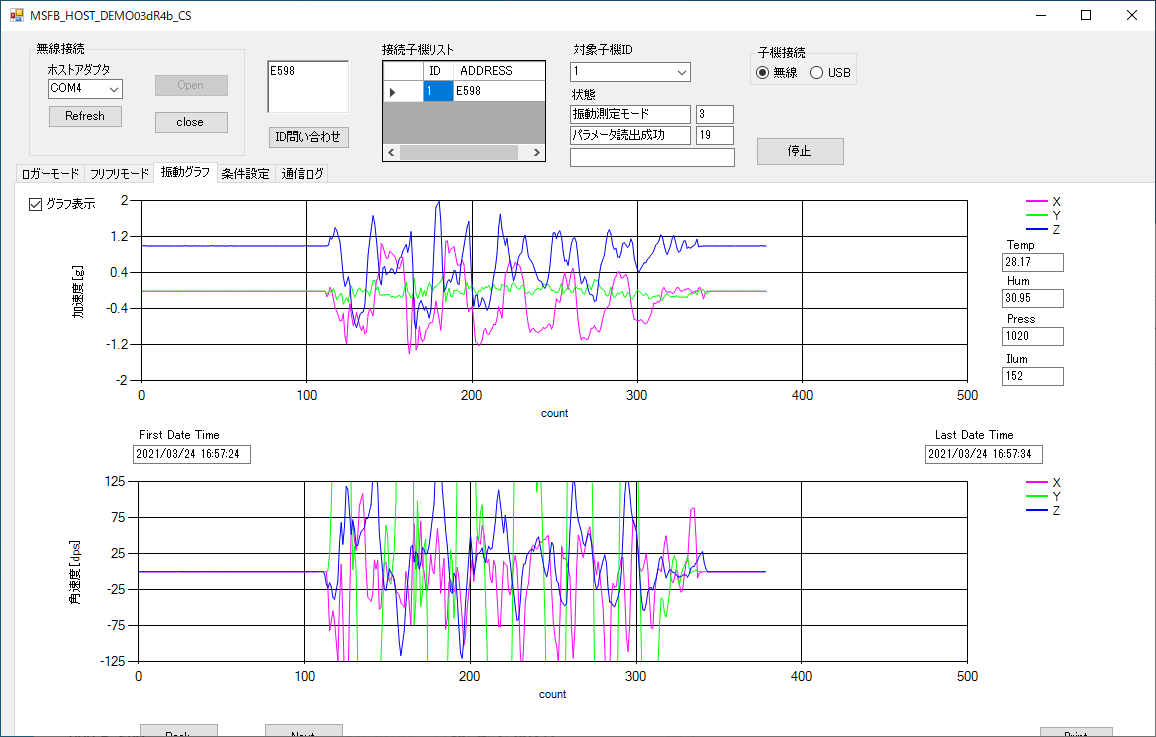

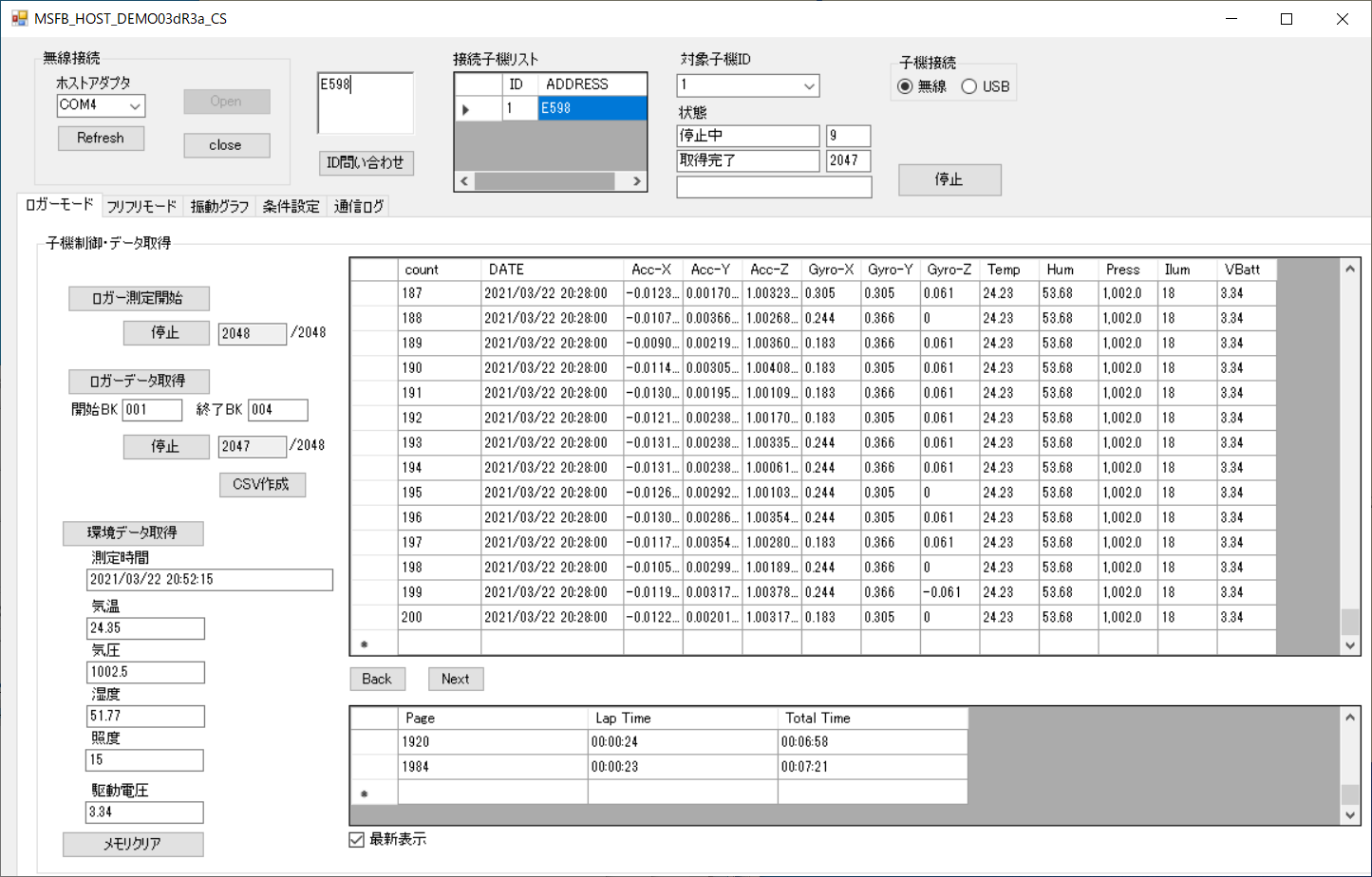

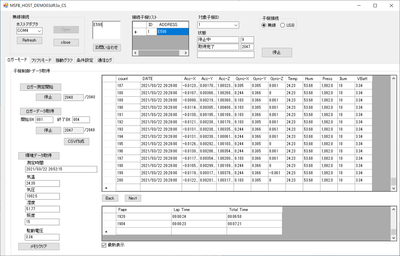

<サンプルソフトウェア機能>
  • 子機の遠隔操作(データ計測の開始・終了、動作設定)
  • 取得データの可視化(リスト表示、グラフ表示)
  • 取得データのファイル出力(CSV形式)



組合せ実績センサー例

検出種類 センサー 仕様と特徴
加速度 アナログ・デバイセズ
ADXL345
3軸タイプ。超低消費電力(23uA typ@Vs=2.5V)。
ヘルスケアやロボット(可動物)の傾き、震動データ取得可能。
測定範囲 0.1Hz ~ 3.2KHz
加速度/角速度 BOSCH
BMI160

6軸タイプ。各方向に対する速度や加速度、回転などを検出可能。

3軸加速度センサー 測定範囲12.5Hz1.6KHz

3軸ジャイロセンサー 測定範囲25Hz3.2KHz

温度/湿度

センシリオン

SHT-31

静電容量式相対湿度センサー、バンドギャップ式温度センサー 。

標準精度 ±3%@0~100% RH, ±0.2%@-40~90℃

大気圧

STマイクロ

LPS22HBTR

超小型の絶対ピエゾ抵抗圧力センサー。

作動圧力範囲 260~1260 hPa

照度

ROHM
BH1721FVC

視感度に近い分光感度特性(ピーク感度波長:typ.560nm)
広い入力光の範囲に対応(1-65528lx相当)
50Hz/60Hz 光ノイズ除去機能により安定した測定を実現

距離 シャープ
GP2YOE03
(オプション)
赤外線利用。赤外反射を見て、距離を測定。電圧で出力。
可動物の距離検知に利用可能。
温度 Maxim Integrated
MAX31855
(オプション)
熱電対 K型 検出IC
測定範囲 -250〜1,370℃
分解能 0.25℃

※上記仕様数値はMSFB 本体の検知レベルと異なる場合があります。

その他

MSFB(Multi Sensor Frontend Box)により、振動などを検知してデータを取得するデモ動画です。(1”57)
