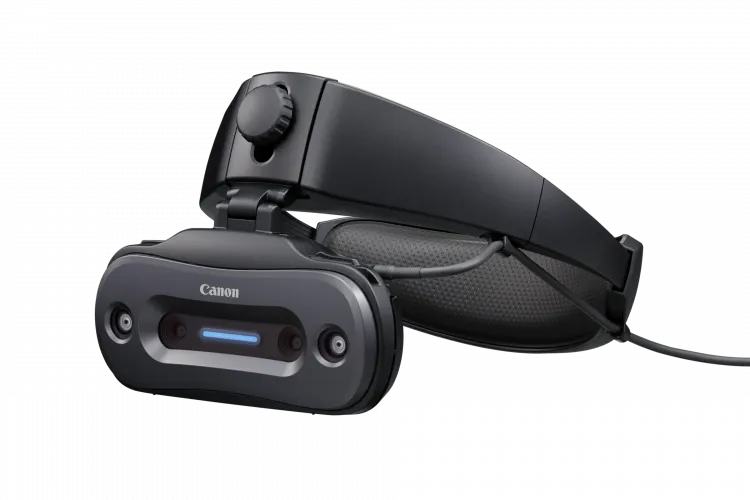

MREAL X1/S1
| 製品名 | MREAL |
|---|---|
| 型式 | X1/S1 |
| メーカー | キヤノン株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
| 資料 |
概要
・MREALは、キヤノンのMR(※)システムです。
CGを現実世界に違和感なく融合し、自由な視点で体験できる製品です。
・ヘッドマウントディスプレイ(※)を通して見る実寸大で高精細なCGは、そこに実物があるかの
ように直感的・体験的なコミュニケーションを促進します。

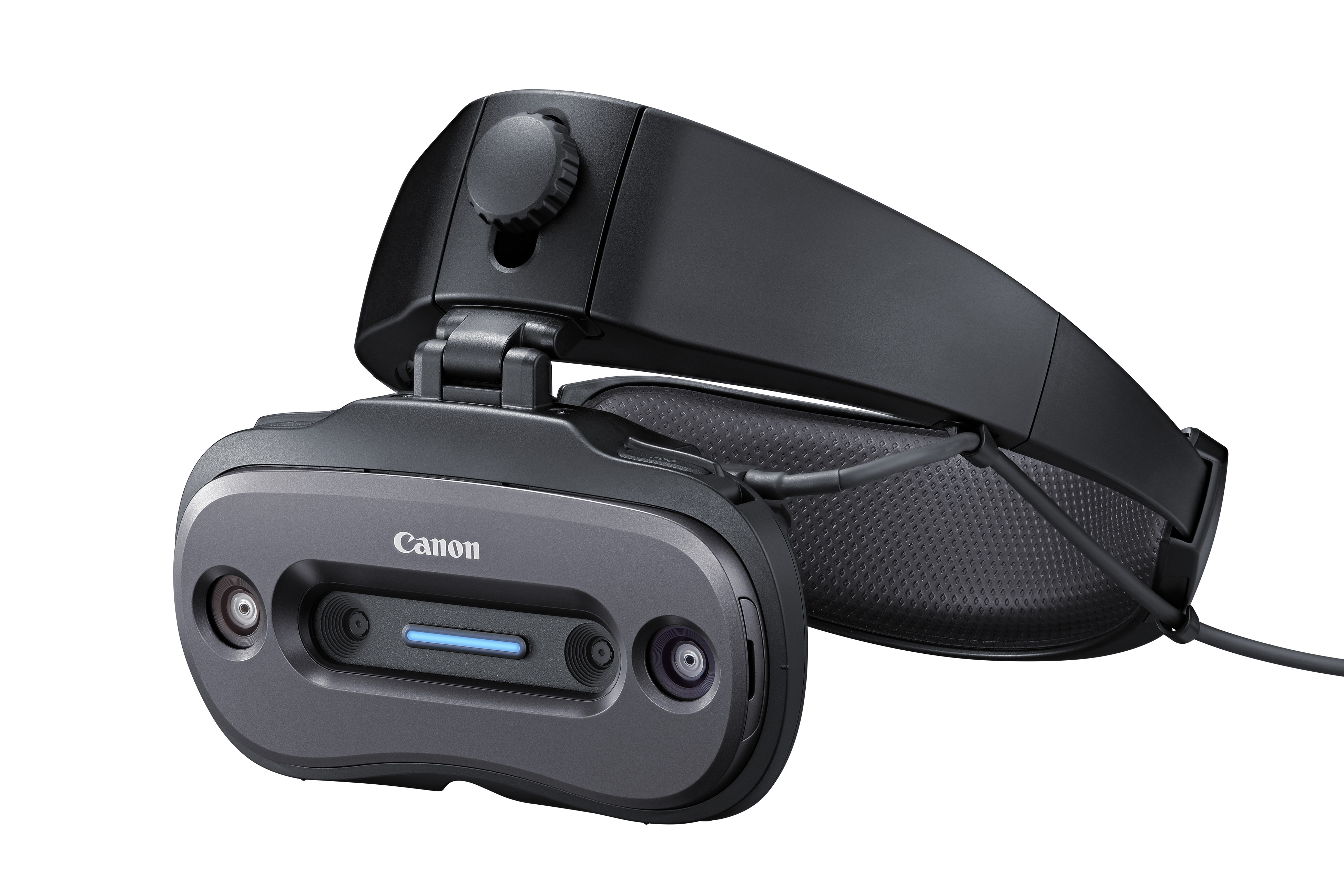

※ヘッドマウンドディスプレイ：キヤノンMRシステムにおけるMREAL Display(X1、S1)が相当。
※MR：Mixed Realityの略。現実空間にバーチャルのCGデータを実寸大に重畳する技術。
特長
・MREALは、製造業の現場で改善を重ねてきました。
活用現場の声をもとに小型・軽量を実現した事で、連続で使用(※)しても疲れにくく、
集中してお使いいただけます。
・モバイルワークステーションと組み合わせる事で、ポータビリティを向上させました。
工場などに持込んで、製品を実際に利用する場所での設置・導入経路の検証などに活用できます。
・体験時に自身の手足が見えるのは、MR技術で現実世界とCGを融合するメリットの１つです。
工具を手に作業時の姿勢でチェックしたり、足元が見える安全な環境で検証ができます。
PCモニタやVRの検証では気づかないポイントが見えてきます。

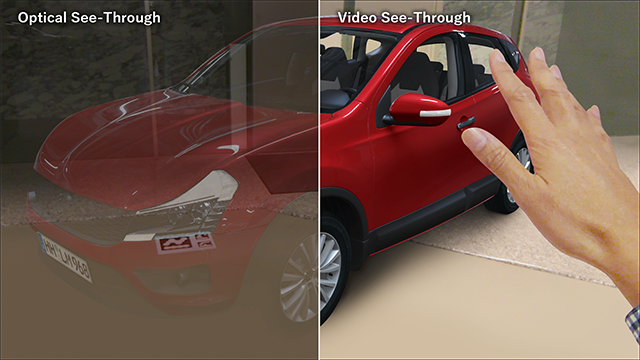

・MREALでは、ビデオシースルー方式を採用することにより、屋内外を問わず
高精細なCGを描画可能です。

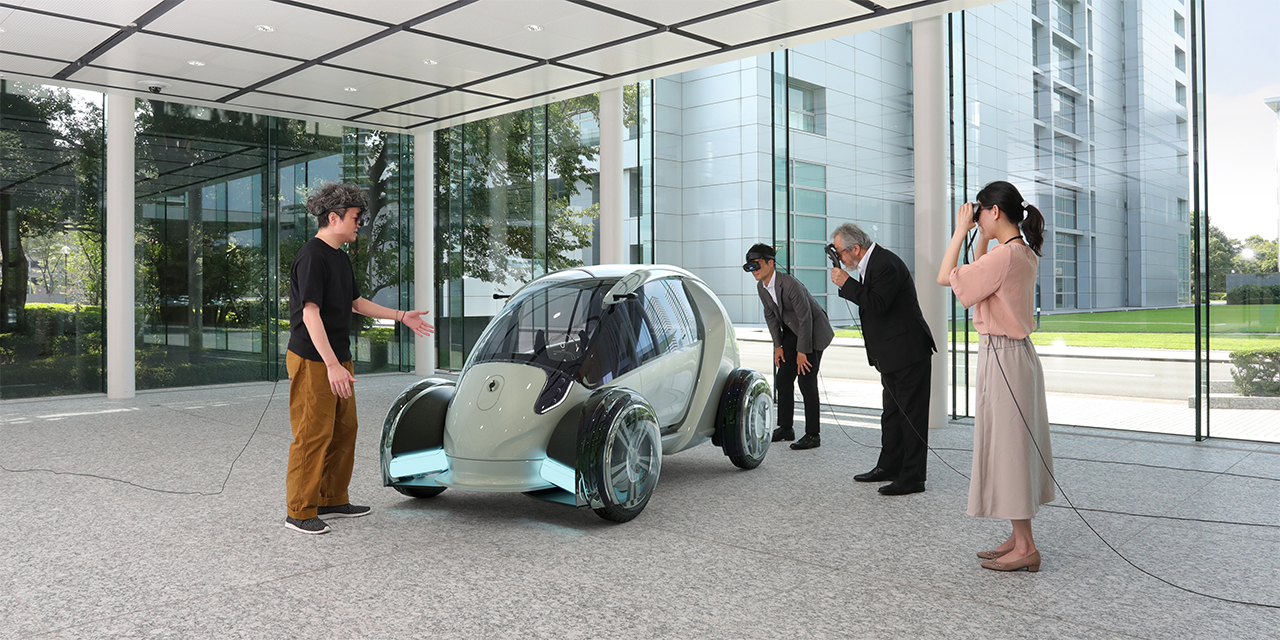

・離れた場所にいる人同士で同じCGを共有し、相手と同じ位置・角度で見ながら
コミュニケーションを取れます。これまで面会・実物ありでなければ伝わりにくかった事を、
遠隔地間でも伝えやすくします。
※MREALの連続使用は制限を設けています。
主な仕様
| X1 | S1 | |||
| サイズ |
MREAL Display本体 (ヘッドマウントユニット、インターフェイスケーブル含まず) |
約 158mm(W) 約 86mm(H) |
約 154mm(W) 約 37mm(D) |
|
|
MREAL Display本体＋ヘッドマウントユニット |
約 186mm(W) 約 150mm(H) 約 250mm(D) |
約 186mm(W) 約 138mm(H) 約 250mm(D) |
||
| インターフェイスボード |
約 122mm(W) 約 20mm(H) 約 141mm(D) |
|||
| インターフェイスボックス |
約130mm(W) 約 42mm(H) 約 210mm(D) |
|||
| 質量 |
MREAL Display本体 (ヘッドマウントユニット、インターフェイスケーブル含まず) |
約 158g | 約 137g | |
|
MREAL Display本体＋ヘッドマウントユニット (最小状態、インターフェイスケーブル含まず) |
約 359g | 約 338g | ||
| インターフェイスケーブル(10m) | 約 310g | |||
| インターフェイスボード | 約 195g | |||
| インターフェイスボックス(ACアダプタ含まず） | 約 600g | |||
| ケーブル長 | インターフェイスケーブル | 約 10m（20ｍは別売アクセサリ） | ||
| グラフィックスケーブル（ボードタイプ） | 約 0.5m | |||
| Thunderbolt 3ケーブル（ボックスタイプ） | 約 0.7ｍ | |||
| 電源 | インターフェイスボックス | 電源電圧定格 | +24.7V（ACアダプターより給電） | |
| 消費電力 | 約 35.5W | |||
| インターフェイスボード | 電源電圧定格 |
+3.3V（PCI Expressスロットより給電） +12.0V（PCI Expressスロットより給電） |
||
| 消費電力 | 約 35.5W | |||
| 表示系 | 表示画角 | 約 58°（水平）×60°（垂直） | 約 45°（水平）×34°（垂直） | |
| 表示解像度*1 |
約 3840×2160 （左右のディスプレイそれぞれに1920×2160の映像を表示） |
約 3200×1200 （左右のディスプレイそれぞれに1600×1200の映像を表示） |
||
| 表示周波数 | 約 120Hz*2 | |||
| 輻輳距離 | 約 1.4m | |||
| 表示モード | 3D表示 | |||
| 3D画像入力方式 | 2ch パラレル | |||
| 撮像系 | 撮像画角 | 約 68°（水平）×60°（垂直） | 約 68°（水平）×58°（垂直） | |
| 輻輳距離 | 約1.4m | |||
| 光軸 | 表示系と一致*3 | |||
| 露出調整 | オート、手動、露出補正 | |||
| ホワイトバランス調整 | オート、手動 | |||
| シャッター速度調整 | 1/60 ～ 1/32000 | |||
|
位置合わせ 専用カメラ |
検出画角 | 約 76°（水平）×102°（垂直） | ||
| シャッター速度調整 | 1/60 ～ 1/32,000 | |||
| 接続端子 | MREAL Display本体 | インターフェイスケーブル専用端子（×1） | ||
| インターフェイスボード |
インターフェイスケーブル専用端子（×1） Mini DisplayPort 端子（×1） PCI Express 2.0(Gen3) ×4 カードエッジ（×１） |
|||
| インターフェイスボックス |
インターフェイスケーブル専用端子（×1） ACアダプター端子（×1） PC接続ケーブル端子（×1） |
|||
| 出力画像 | 解像度 | なし（専用アプリケーションで対応） | ||
| 周波数 | なし（専用アプリケーションで対応） | |||
| 画像信号 | なし（専用アプリケーションで対応） | |||
| 対応眼幅 | 適合範囲 |
約55 ～ 78mm (調整範囲) 約 57ｍｍ ～ 76ｍｍ |
||
| 動作環境 | 使用可能温度 | 5℃ ～ 32℃ | ||
| 使用可能湿度 | 10％ ～ 85% (結露なきこと） | |||
*1：表示パネルの解像度です。一部映像に利用しない領域があります。
*2：表示パネルの駆動周波数です。尚、撮像カメラとCGのフレームレートは、60fpsです。
*3：眼幅調整値を63mmに設定した場合。
その他

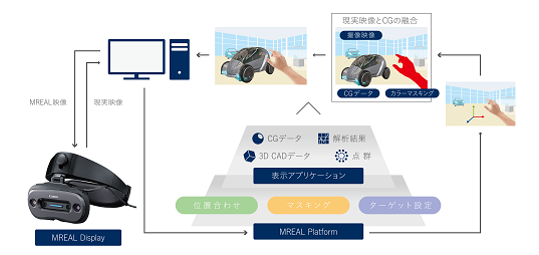

・MREALは、システムでのご提供となります。
MRディスプレイの他、基盤ソフトウェア、表示アプリケーションソフトウェアが必要です。
・お客様の利用目的やご要望に応じてシステム構成が異なります。
詳しくはお問合せください。
