インテリジェントカメラLiteシリーズ KBCR-iC11VG-N1U/N1L/N1P
製品名 | インテリジェントカメラLiteシリーズ |
---|---|
型式 | KBCR-iC11VG-N1U/N1L/N1P |
メーカー | 株式会社シキノハイテック |
メーカーロゴ | ![]() |
メーカーサイト | メーカー製品サイトはこちら |
資料 |
概要
歪み補正機能搭載のUSB/LANカメラです。
カメラ内で歪みを補正して出力、後段画像処理を支援します。
特長
・小型インテリジェントカメラモジュール
・歪み補正機能搭載 (レンズ歪み補正、魚眼パノラマ変換、視点変換)
・LANカメラモジュールとしても利用可能
・カメラ部とFFC接続で設置自由度向上
・高速起動、高フレームレート(Max:60fps) ※当社比
・PoE給電対応(オプション)
・カスタムで画像処理組み込みも可能
主な仕様
項目 |
説明 |
備考 |
型番 |

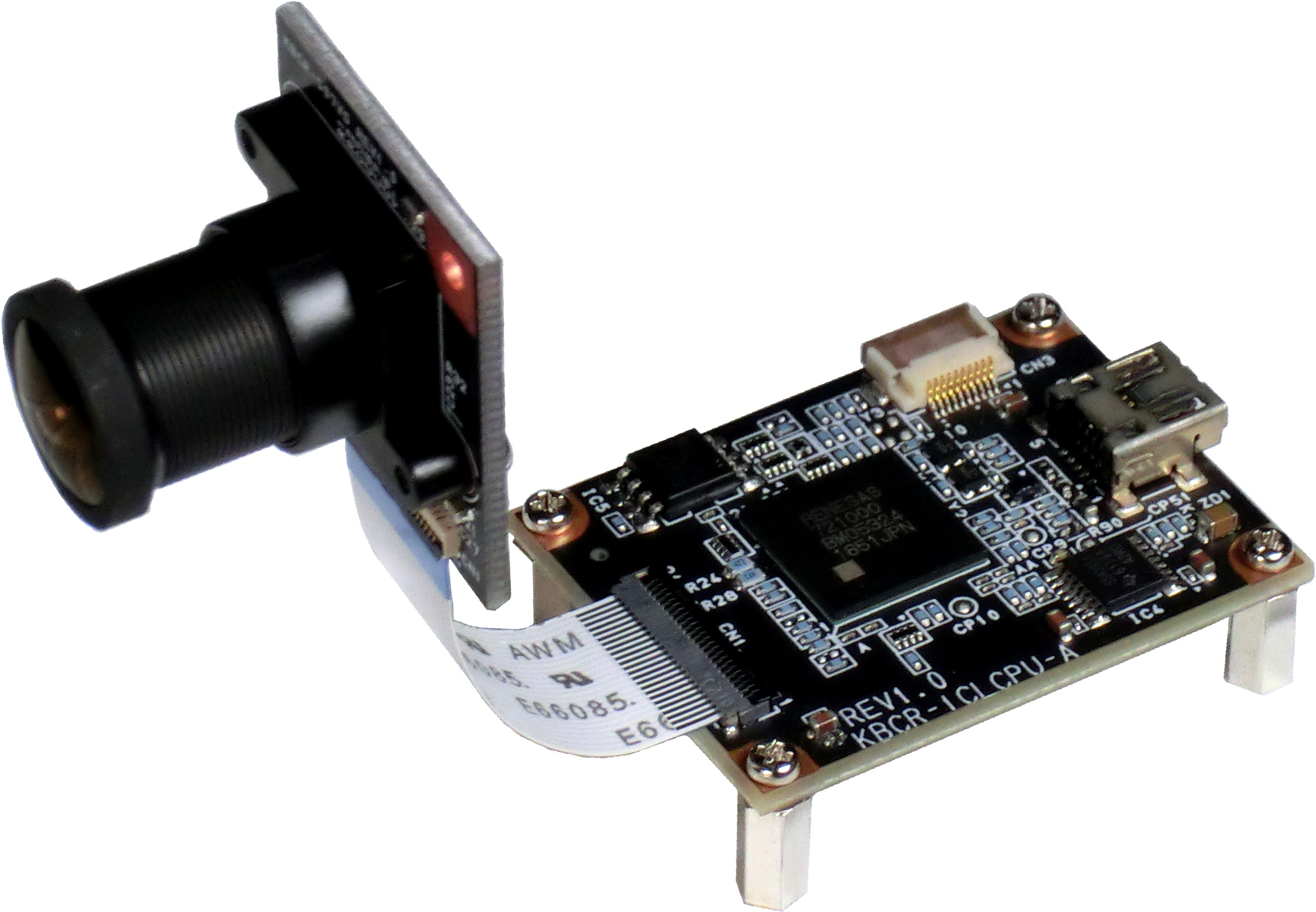

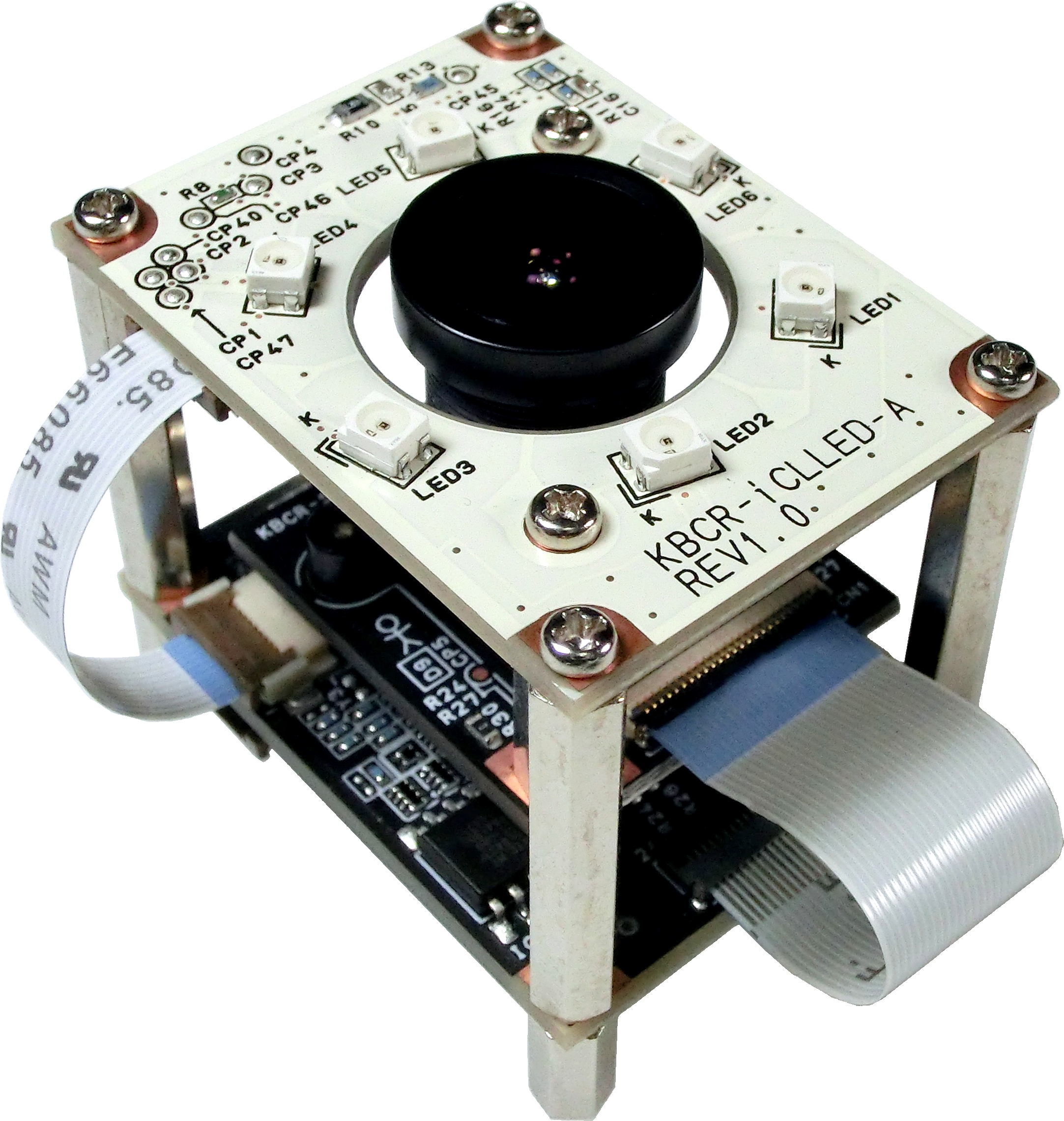

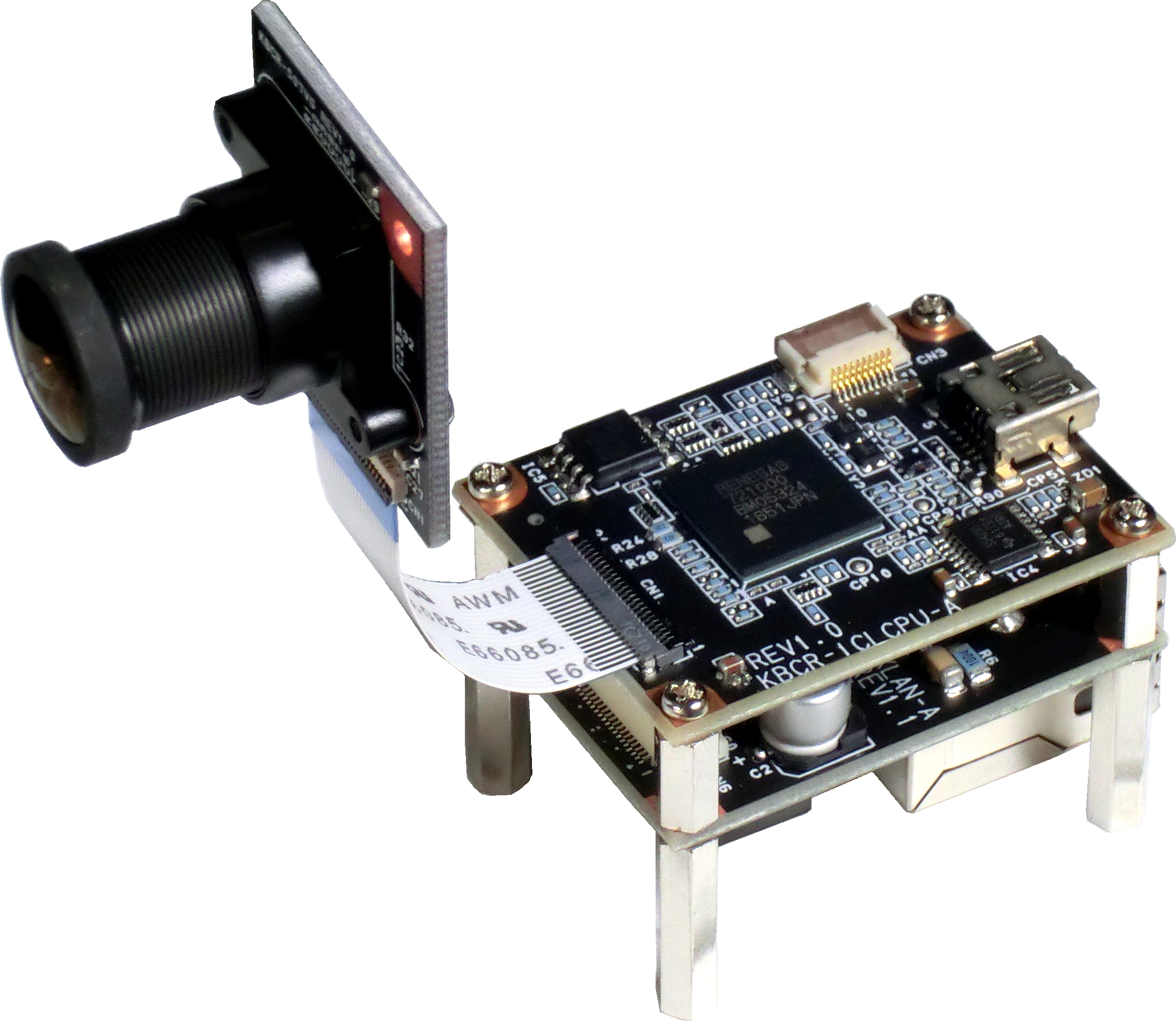

KBCR-iC11VG-N1U : USBタイプ KBCR-iC11VG-N1L : LANタイプ(LAN基板搭載) KBCR-iC11VG-N1P : PoEタイプ(PoE対応LAN基板搭載) |
USB/LANタイプはUSB給電 PoEタイプはPoE給電 |
センサー |
1/4インチ CMOSカラーセンサー 30万画素 |
有効画素数:640 x 480 |
歪み補正機能 |
レンズ歪み補正/視点変換/パノラマ変換 |
|
対応レンズ |
HPB1007 : 水平74° 垂直54° HPB1027 : 水平126°垂直94° 4N321 : 水平194°垂直142° |
その他レンズはご相談ください |
外部通信IF |
LAN(100Base-TX)/ USB MiniB |
|
画像出力 フレームレート |
USB : MJPEG 60fps/YUV 12fps LAN : MJPEG 60fps |
LAN時のYUV出力は未対応 |
外形寸法 |
W40 x H30mm (CPU基板) W27 x H24mm (カメラ基板) |
突起部を含まず |
電源 |
USB給電(VBUS 5V) / PoE給電(48V) |
|
消費電力 |
USBタイプ時 :Max 1.0W LANタイプ時 :Max 1.5W PoEタイプ時 :Max 2.5W |
|
動作温度 |
-20℃ ~ +60℃ |
結露なきこと |
付属品 |
製品仕様書、カメラ設定ツール、USBケーブル |
サンプル販売時のみ付属 |
