GigEカメラ : Helios2 3D ToFカメラシリーズ



製品名 | GigEカメラ : Helios2 3D ToFカメラシリーズ |
---|---|
メーカー | LUCID Vision Labs,Inc |
メーカーロゴ | ![]() |
メーカーサイト | メーカー製品サイトはこちら |
概要
Helios2 3D Time-of-Flight(ToF) カメラは、高精度でリアルタイムの3D深度イメージングを実現します。

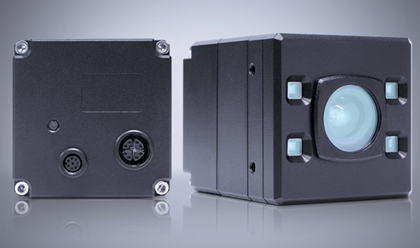

ソニーのIMX556PLR ToFセンサーとLUCIDのFactory Tough IP67設計を組み合わせたこのカメラは、過酷な産業環境でも24時間稼働に耐える堅牢性を備えています。
“ Helios2+”
標準モデルHelios2に加え、ハイダイナミックモードとハイスピードモードを搭載。
ハイダイナミックモードでは高反射・低反射物が混在するシーンでも正確な深度データを取得可能。
ハイスピードモードでは、単一フェーズ測定により、動体への高速フレームレート取得を実現。いずれもオンカメラ処理で実現されています。
“Helios2 Ray”
屋外光環境向けに最適化されたモデルです。
波長940nm のVCSELレーザーにより、直射日光下でも高品質な3D点群データを生成可能。
屋内外を問わず高い性能を発揮します。
“Helios2 Wide”

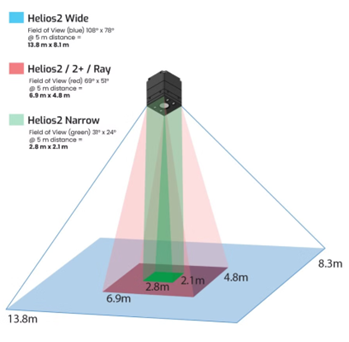

108° x 78°の広い視野により、視野角が4倍になっています(Helios2/2+は69° x 51°の視野角)。
これにより、Helios2 Wideは、Helios2と同じ距離でより広いエリアを撮影したり、
同じエリアでターゲットに近い距離を撮影したりすることができ、より柔軟にカメラを設置することができます。
“Helios2 Narrow”
Helios2 Narrowは、より焦点を絞った照明を使用して、比類のない精度と正確さでリアルタイムの3D点群データを生成します。
よりシャープで洗練された点群データを得ることができ、狭い視野(FoV)のターゲットに対して卓越した性能を発揮します。
※すべてのHelios2モデルは、IP67の防塵・防水性能を備えたファクトリータフ設計で、機械的およびソフトウェア的に100%の互換性を有しており、システム設計の自由度と拡張性を確保しています。
特長
・IP67対応 産業用レベルの高信頼性
・より優れた3次元測定精度
・多彩なラインナップ、屋内および屋外対応
・最長8.3mまでの作業距離
主な仕様
型式 | 画素数 | 解像度 | フレームレート | センサー | 画角 | VCSEL 波長 | 露光モード数 | PoE | インターフェース |
Helios2+ | 0.3 MP | 640 x 480 px | 30 fps (Normal) | Sony IMX556PLR CMOS | 69° x 51° | 850 nm, 屋内 | HDR / 62.5 / 250 / 1000 µs | Yes | M12 |
10 fps (HDR Mode) | |||||||||
103 fps (High-Speed Mode) | |||||||||
Helios2 | 0.3 MP | 640 x 480 px | 30 fps | Sony IMX556PLR CMOS | 69° x 51° | 850 nm, 屋内 | 62.5 / 250 / 1000 µs | Yes | M12 |
Helios2 Ray | 0.3 MP | 640 x 480 px | 30 fps | Sony IMX556PLR CMOS | 69° x 51° | 940 nm, 屋外 | 13 / 88 / 350 µs | No | M12 |
Helios2 Wide | 0.3 MP | 640 x 480 px | 30 fps | Sony IMX556PLR CMOS | 108° x 78° | 850 nm, 屋内 | 187.5 / 750 / 3000 µs | No | M12 |
Helios2 Narrow | 0.3 MP | 640 x 480 px | 30 fps | Sony IMX556PLR CMOS | 31° x 24° | 850 nm, 屋内 | 62.5 / 250 / 1000 µs | Yes | M12 |
