製品情報

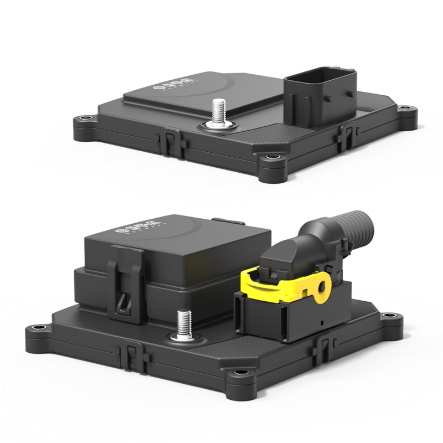

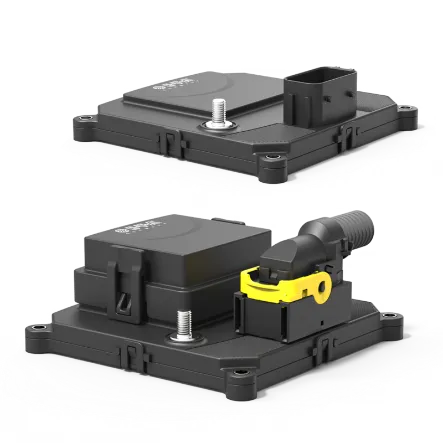

車載用スマート配電ユニット SCS

製品名 車載用スマート配電ユニット
型式 SCS
メーカー 株式会社イーティーエィコンポーネンツ(E-T-A)
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら

概要

車載で増え続ける負荷をスマートに管理するユニットです。
各負荷の状態を可視化し、上位コントロールユニットと通信をCANバスで通信するI/Oモジュールとして、負荷管理に寄与します。

特長

1. 電圧、電流、負荷の状態の可視化を実現します。
2.CAN通信(J1939 / CAN open)によって、コントロールユニットと通信します。
3.配線工数削減とスペースの有効活用の実現に寄与します。
4.保護等級IP66/67のハウジングは、配置設計に自由度を提供します。

主な仕様

  SCS200-RC SCS200-SC

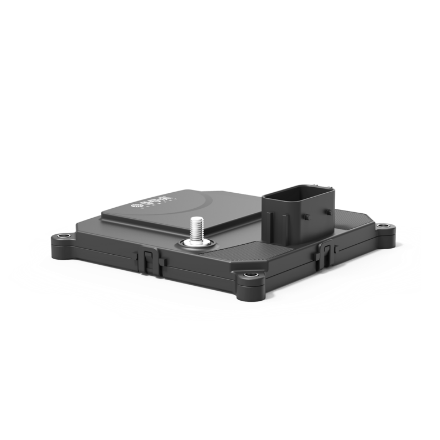

製品写真 SCS200-RC.png SCS200-SC.png
負荷出力数 8 12
合計電流 120 120
チャンネル毎の負荷 30A × 4
10A × 10
(DC12V) 30A ×4/10A ×8
(DC24V)25A ×2/10A×10
(DC48V)15A ×3/10A×9
物理的入力数 6 6
通信方式 CAN 2.0B
SAE J1939
CAN open
CAN 2.0B
SAE J1939
CAN open
保護等級 IP54 IP66,67

ご紹介動画

(動画提供)株式会社 イーティーエィコンポーネンツ 様
