製品情報

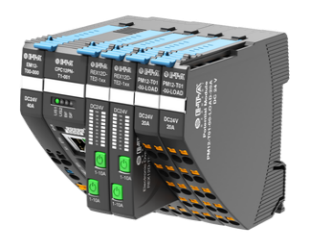

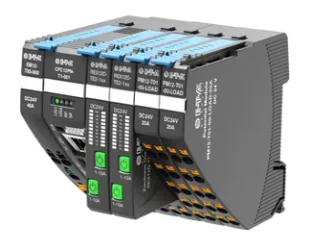

配電システム・電子式サーキットプロテクタ REXシステム
| 製品名 | 配電システム・電子式サーキットプロテクタ |
|---|---|
| 型式 | REXシステム |
| メーカー | 株式会社イーティーエィコンポーネンツ(E-T-A) |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
| 資料 |
概要
E-T-AのREXシステムはコンパクトでフレキシブルな総合的DC24Vシステムの保護および配電ソリューションを提供します。
これにより、機械および機械設備の稼働率が大幅に向上します。
特長
- DC24V 1A～20A（電流値固定・可変式あり）
- 分岐系統ごとの安全設計が省スペースでできる。
（最大定格電流値合計40Aまで、または16チャンネルまで連結可能） - 分岐系統ごとに電流値を設定でき、異常回路のみを素早く遮断
- レバー式連結コネクトにより、バスバー等のアクセサリー不要
- UL1310 Class2認証（1A, 2A, 3A, 4A)

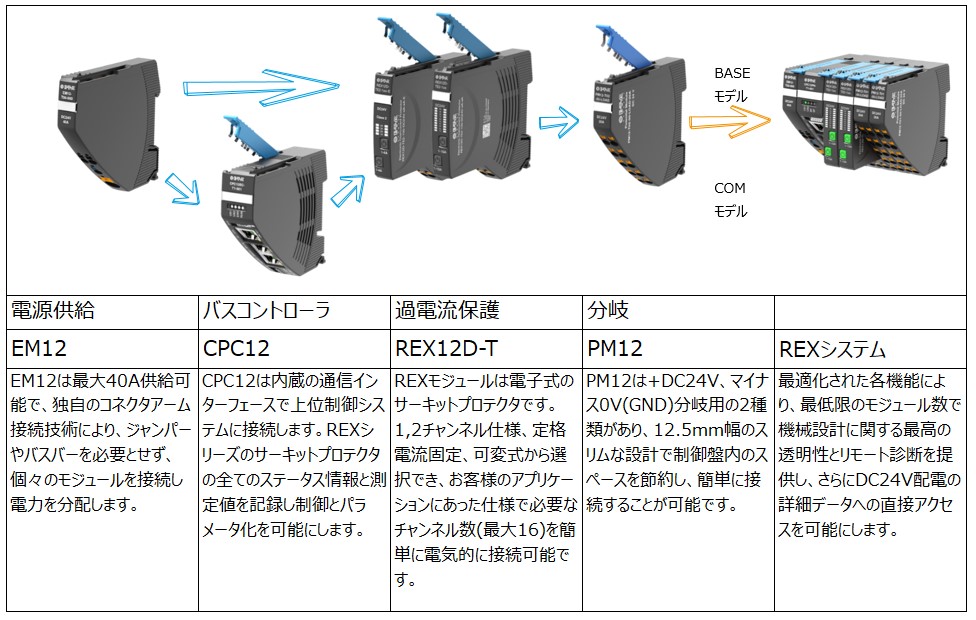

- フレキシブル設計 - モジュール式による簡単で多様な組み合わせ。
- 取付時間の削減 - 革新的な接続技術による取付時間の短縮。
- コスト削減 - ジャンパーやバスバーなどのアクセサリー不要。
- 最大65％のスペース節約 – 12.5mm幅のスリム設計。
- 機械の稼働率向上 - リモートアクセスおよび診断、明確なトラブルシューティング、高い透明性。

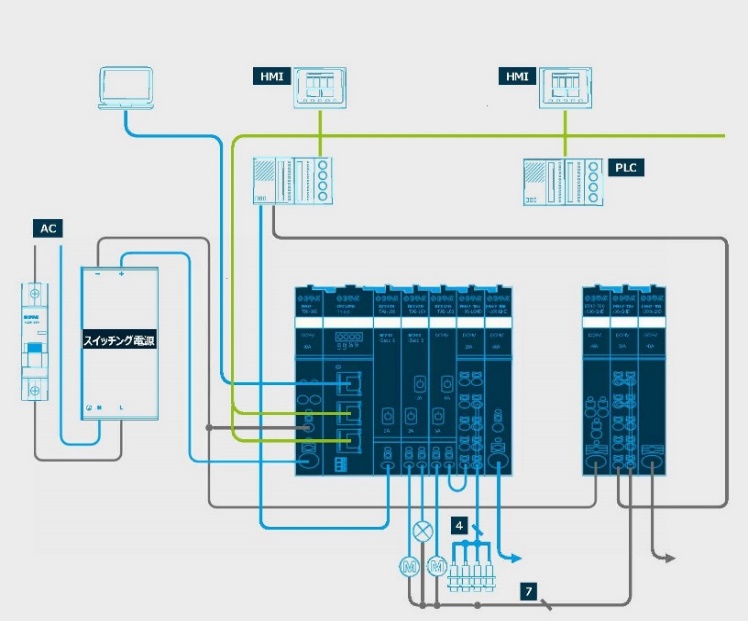

REXシステムによるインダストリー4.0
システムの状態監視―予知保全
- 過電流保護
- 負荷回路への配電
- 状態監視
- パラメータ設定
CPC12バスコントローラおよびEM12Dサプライモジュールは、さまざまな情報を上位制御ユニットに送信します。それらには入力電圧、負荷電流、リミット値、定格電流の情報の他に各サーキットプロテクタの設定オプションが含まれます。
仕様(過電流保護）-REX12/RE22D
| 規 格 | UL2367, UL508, UL1310(NEC class2) | ||||
| 遮断方式 | 電子式 | ||||
| 定格電圧 | DC24V | ||||
| 定格電流 | 型式 | Ch数 | 電流値 | 機能 | |
| REX12 | REX12D-TA1-10x-DC24V-xA | 1 | 1 --- 10A (固定) | ||
| BASE（標準）COM（通信） ControlPlex® | REX12D-TA2-10x-DC24V-xA/xA | 2 | 1 --- 6A (固定) | ||
| REX12D-TB1-10x-DC24V-xA | 1 | 1 --- 10A (固定) | 負荷出力端子 ｘ 2 | ||
| REX12D-TE2-10x-DC24V-xA-xA | 2 | 1 --- 10A (可変) | |||
| 1 --- 4A CL2（可変） | |||||
| REX12 | REX12-TA1-107-DC24V-xA | 1 | 1 --- 10A (固定) | ||
| BASE（標準） | REX12-TA2-107-DC24V-xA/xA | 2 | 1 --- 6A (固定) | ||
| REX12-TB1-107-DC24V-xA | 1 | 1 --- 10A (固定) | 負荷出力端子 ｘ 2 | ||
| REX22 | REX22D-TA1-10x-DC24V-xA | 1 | 12 --- 20A（固定） | アクティブ電流制限機能 | |
| BASE（標準）COM（通信） ControlPlex® | REX22D-TE2-10x-DC24V-xA-xA | 2 | 1 --- 10A (可変) | アクティブ電流制限機能 | |
| 1 --- 3.6A CL2(可変) | |||||
| REX22D-TD1-10x-DC24V-xA-xA | 2 | 12 --- 20A (可変： | アクティブ電流制限機能 | ||
| 3ポジションスライドスイッチ) | |||||
| REX22D-TD2-10x-DC24V-xA-xA | 2 | 1 --- 10A (可変： | アクティブ電流制限機能 | ||
| 3ポジションスライドスイッチ) | |||||
| ※定格電流値可変式は、マニュアルまたは通信により変更が可能です。 | |||||
| 端 子 | プッシュインターミナル | ||||
| 本体寸法 | D98.5×W12.5×H80㎜ | ||||
ご紹介動画
（動画提供）株式会社 イーティーエィコンポーネンツ 様
