製品情報

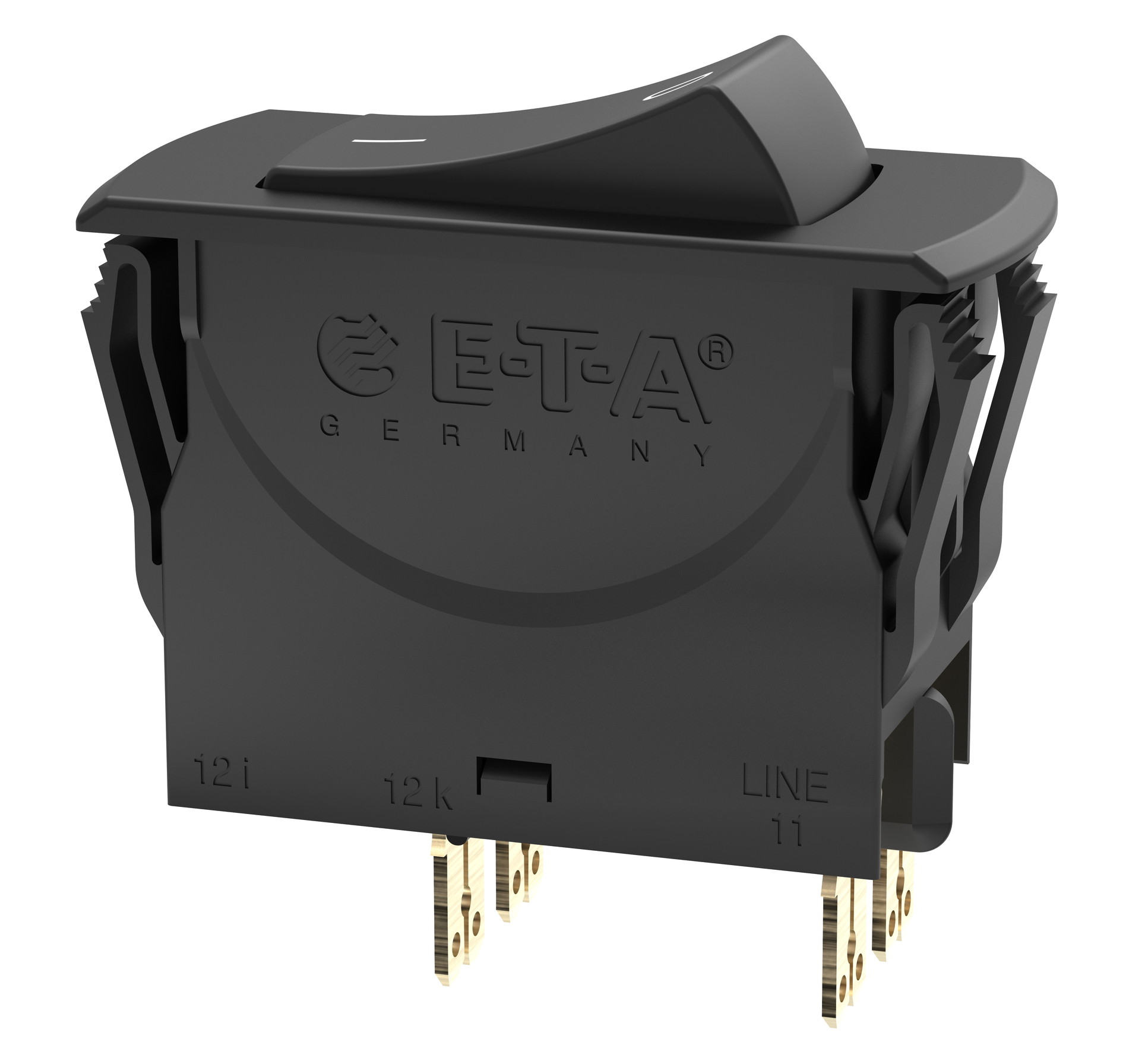

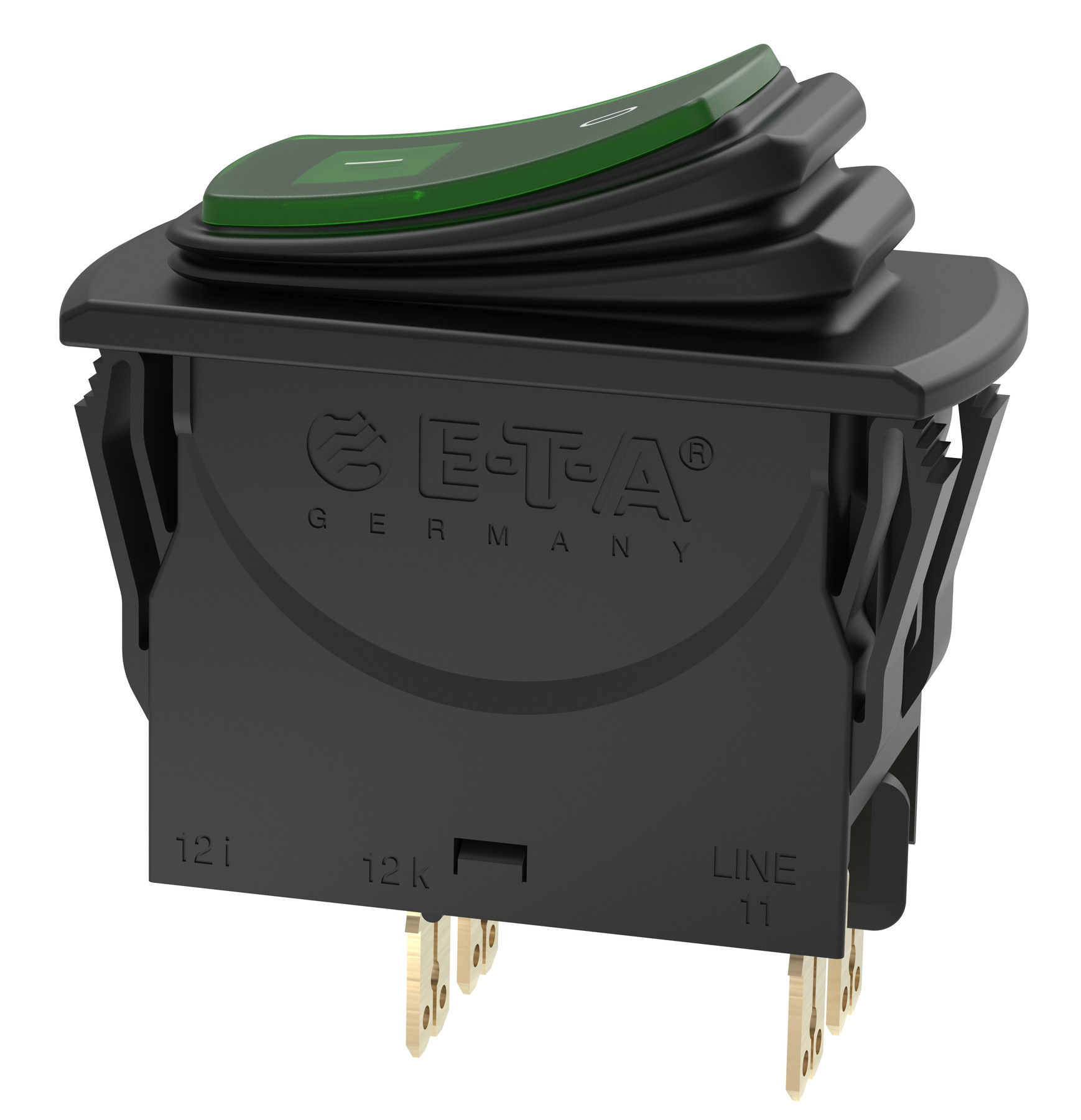

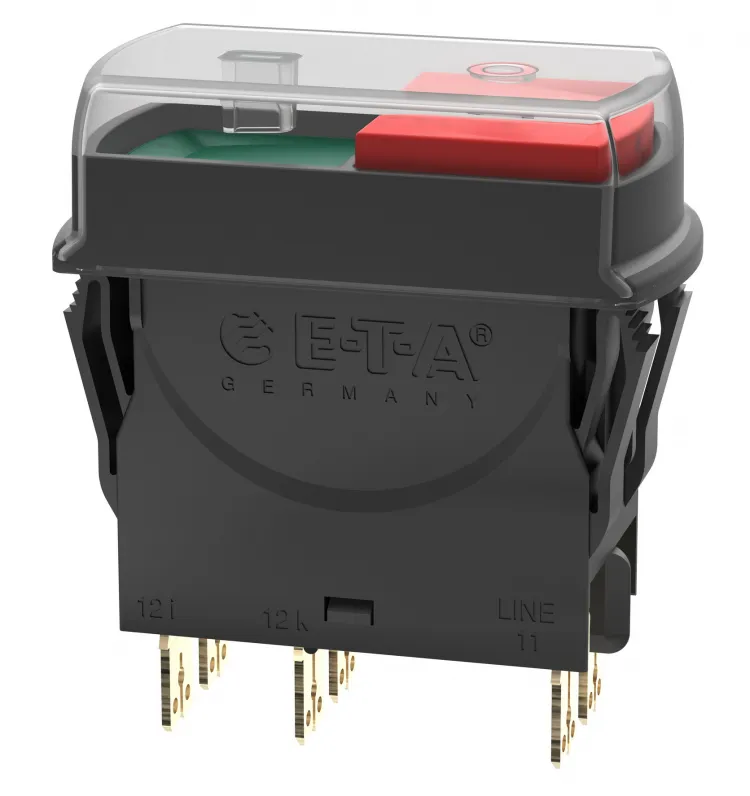

サーキットプロテクタ 3120シリーズ





製品名 | サーキットプロテクタ |
---|---|
型式 | 3120シリーズ |
メーカー | 株式会社イーティーエィコンポーネンツ(E-T-A) |
メーカーロゴ | ![]() |
メーカーサイト | メーカー製品サイトはこちら |
資料 |
概要
- サーキットプロテクタ機能と ON/OFFのスイッチ機能を一体化した製品
- トリップ後は簡単に素早くリセット可能
- 外的要因でOFFできない状態でも、製品内部で安全に回路遮断するトリップフリー構造
- モーター、ポンプ、トランス、ケーブルの過電流保護に最適
特長
- 過電流による回路遮断後、簡単にリセットが可能。
- 部品交換によるダウンタイム削減、装置の稼働率が向上
- スナップイン取付とタブ端子による施工時間短縮
- 省スペース設計
- 廃棄や保管コストの削減
- 装置、システム全体の信頼性向上
- ロッカーの色やマーキングも選択可能
主な仕様
- 定格電圧 : AC 240 V, DC 50 V
- 定格電流 : 0.1 … 20 A
- 1極保護、2極保護選択可能
- LED照光
- 防水カバー
- プッシュインターミナル
- 取得規格:VDE, UL, CSA, CCC, KTL
その他
<オプション>
端子接続部の防塵防水を目的としたターミナルカバー(IP64)

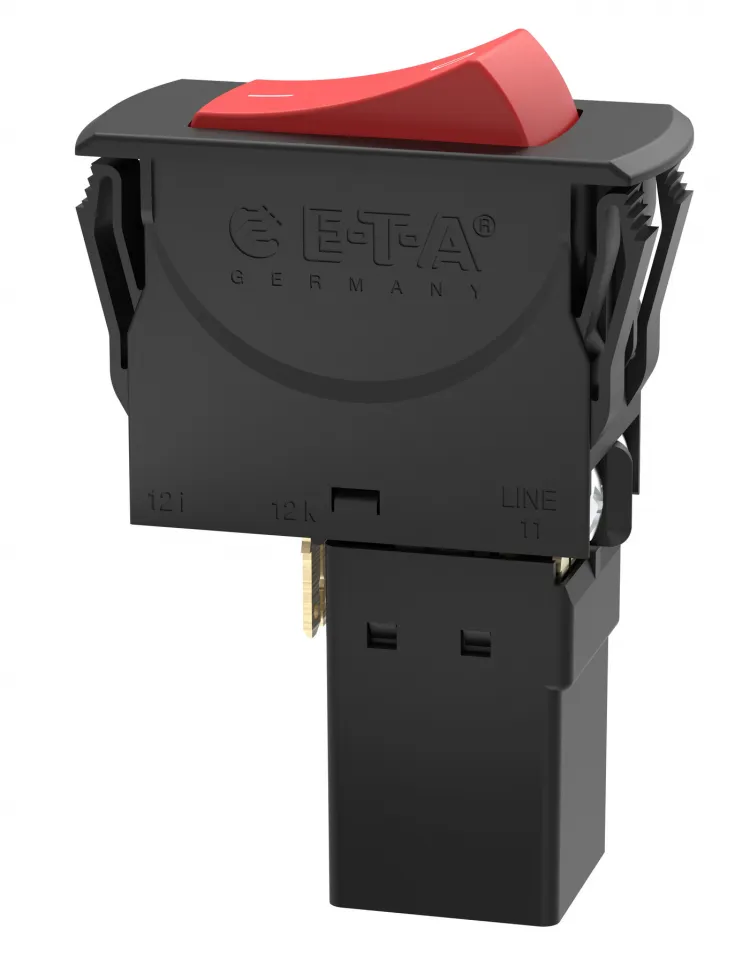

プッシュインターミナルやプラグインコネクタによる配線オプション
<モジュール>

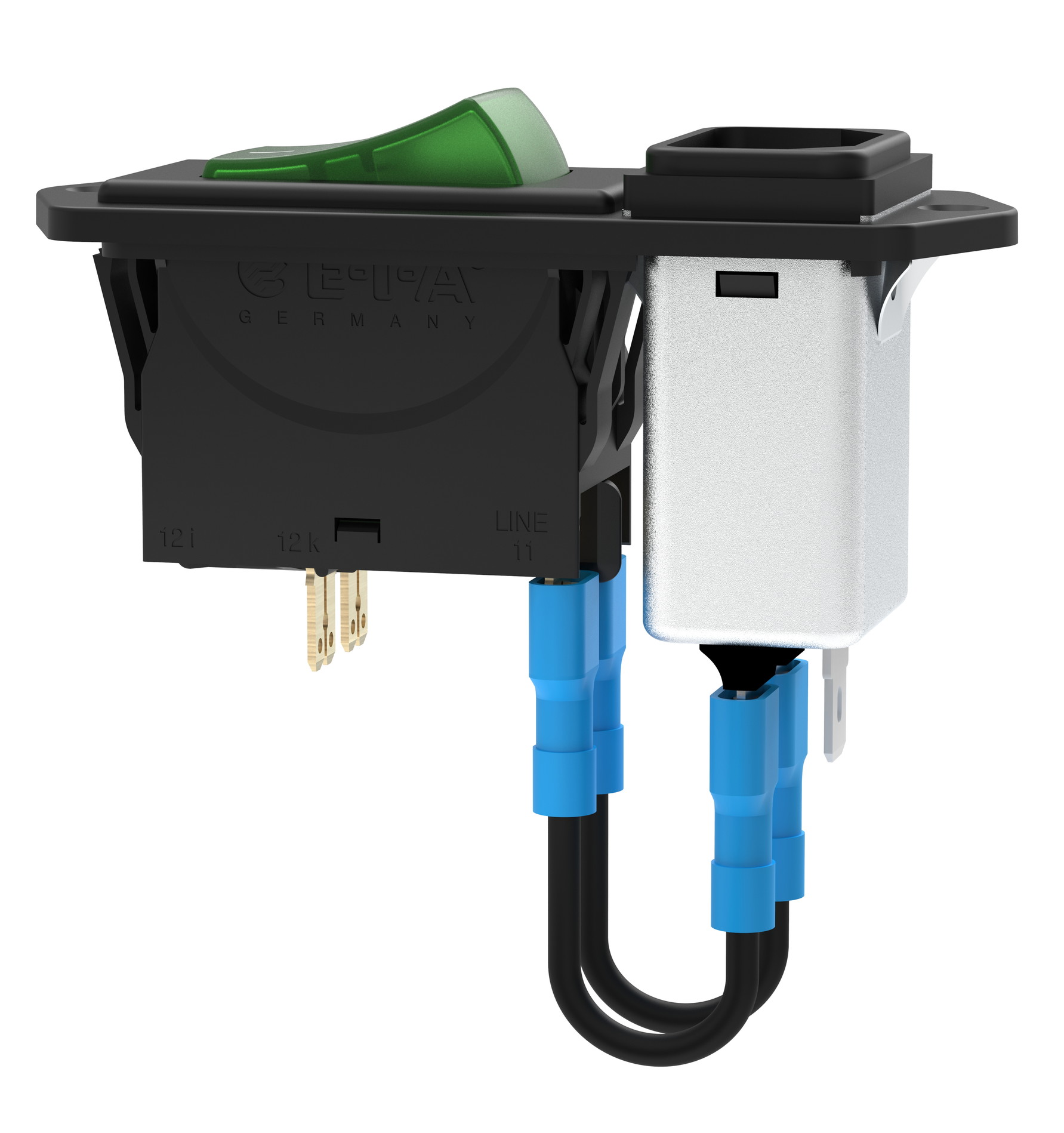

3120本体にモジュールを取付けることで様々な機能を提供
- X3120-A インレットモジュール ノイズフィルタ付(標準・医療用)
- X3120-B インレットモジュール
- X3120-U 低電圧時遮断モジュール(再起動防止機構)
- X3120-S 補助回路モジュール
- X3120-M2 リモートトリップモジュール(信号入力で回路遮断)
- X3120-M1 マグネチックトリップモジュール(定格4倍をmsで遮断)
ご紹介動画
(動画提供)株式会社 イーティーエィコンポーネンツ様
スイッチ兼用サーキットプロテクタ vol.1
部品点数は少なく、機能は多彩なスイッチ兼用サーキットプロテクタ3120-Nのご紹介動画です。(1”53)
スイッチ兼用サーキットプロテクタ vol.2
オプション機能でもっと便利なスイッチ兼用サーキットプロテクタ3120シリーズのご紹介動画です。(1”35)
スイッチ兼用サーキットプロテクタ vol.3
IP65;防塵、防水に特に優れたスイッチ兼用サーキットプロテクタ3120シリーズのご紹介動画です。(1”42)
