製品情報

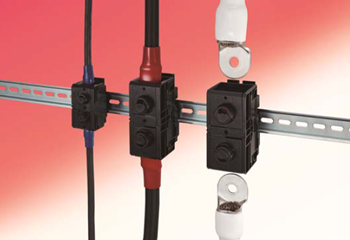

電源中継用コネクタ EF2シリーズ

製品名 電源中継用コネクタ
型式 EF2シリーズ
メーカー ヒロセ電機株式会社
メーカーロゴ
ECショップ https://direct.daitron.co.jp/shop/c/c103066/

概要

当製品はワンアクション完全ロック、電源中継用コネクタです。

特長

1.素早く確実なワンアクション完全ロック構造
2.簡単操作のため、狭く薄暗い現場でもメンテナンス作業が容易
3汎用裸圧着端子を用いてコネクタ接続が可能
4.弊社独自の接続ばね構造による高い接触信頼性
5.様々なアプリケーションに対応する、バリエーション展開中
  ・適合ケーブル:1.25mm2 ~ 200mm2対応
  ・定格電流:16A~400A
6JIS汎用工具で簡単圧着結線
7ULTUV取得予定

主な仕様

定格
電流
製品 D30 D60 D150 D250 D400
適合
電線

1.25mm2=16A
2mm2=21A
3.5mm2=30A
5.5mm2=40A

5.5mm2=40A
8mm2=50A
14mm2=70A
22mm2=94A
38mm2=132A
60mm2=175A
150mm2=310A 200mm2=400A
定格電圧 AC/DC600V,1500V
使用温度範囲 -25 〜 +105℃(通電による温度上昇含む)
保存温度範囲 -10 〜 +60℃
接触抵抗 0.1mΩ以下 (DC1A)
絶縁抵抗 1000MΩ以上 (DC500V)
耐電圧 AC3310〜5000Vで1分間
挿抜回数 50回

(量産中) D150、D250、D400
(開発中) D30、D60
※予告なく、仕様を変更することがあります。
