概要

不良製品の流出を防ぎ、高い歩留り率を実現します。

当製品は、電極シートの間欠塗工品や、ストライプ塗工品に対して、塗工品欠陥と未塗工部欠陥を同時に１台の高速ラインセンサとハードウェア化された画像処理パターン寸法計測（塗工エッジの立ち上がり、整列度合、レジスタ長など）も同時に実現する検査装置です。

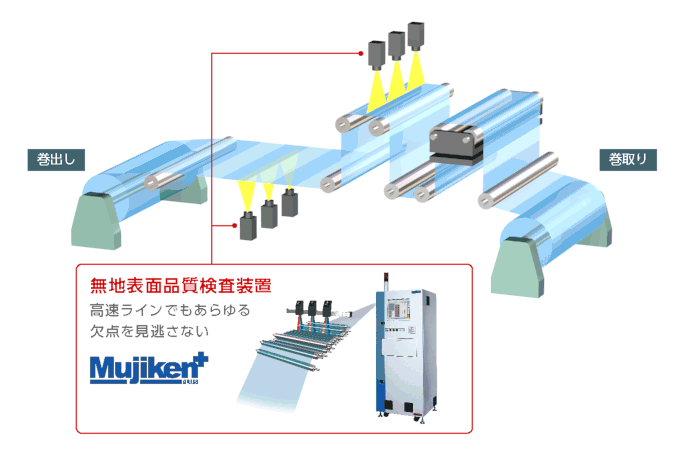

＜無地表面品質検査装置＞

あらゆる加工現場にて高速搬送されるフィルム、紙、金属といった無地素材の表面欠陥（キズ、汚れ、異物）などを検査するシステムです。

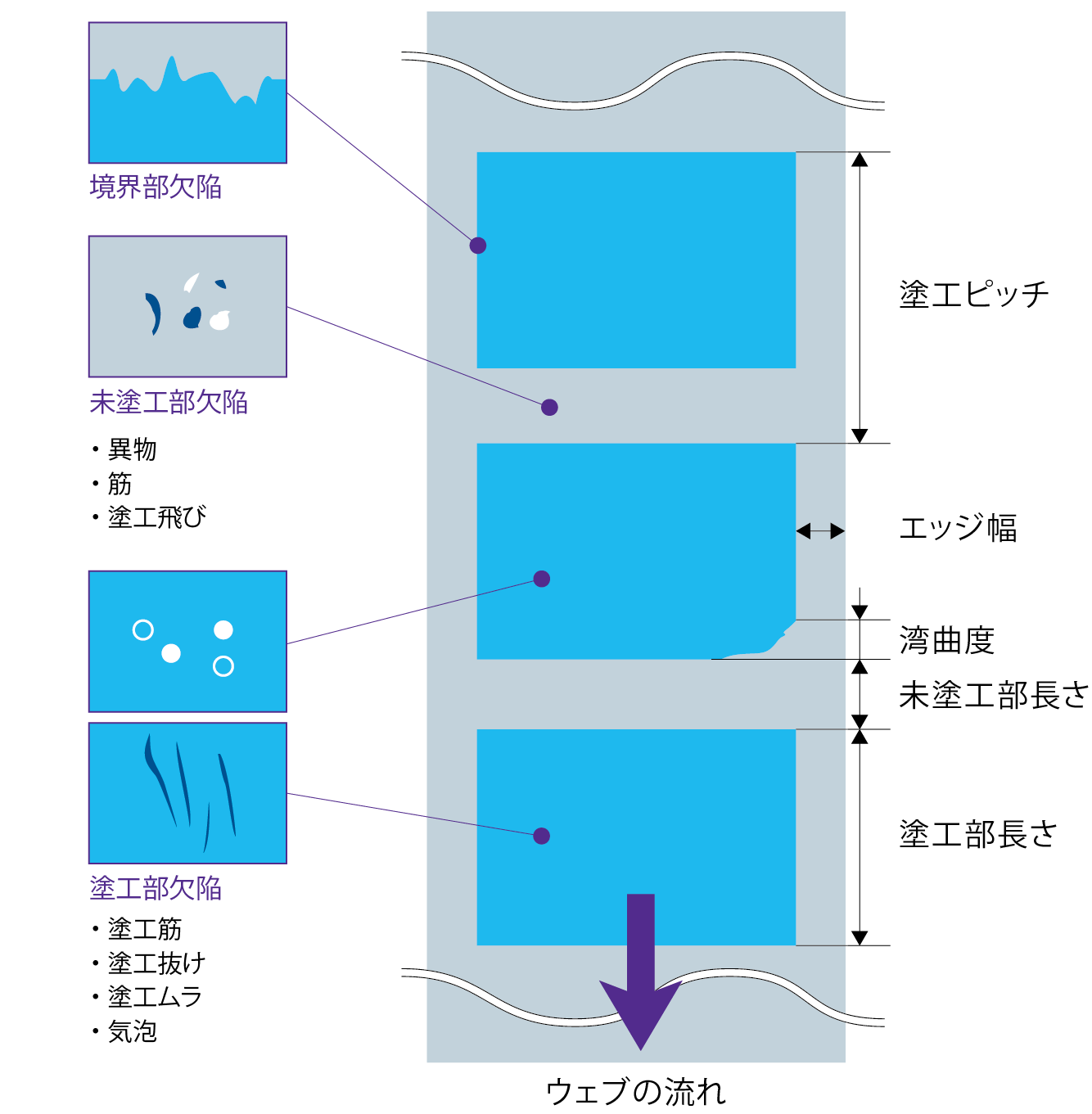

＜電極材シート検査機能＞

塗工部および未塗工部検査・表裏同時検査

特長

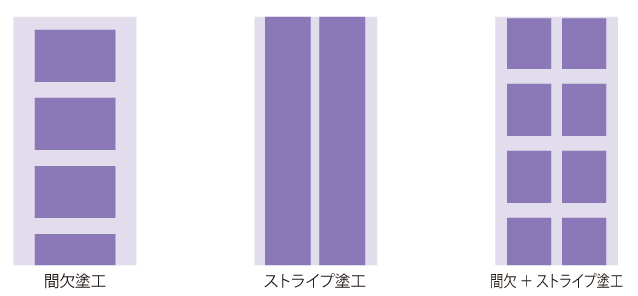

●間欠塗工、複数ストライプ塗工、間欠＋複数ストライプ塗工に対応
●独自方式により１台のカメラで塗工部・未塗工部の検査が可能
●塗工部・未塗工部の各部寸法測定が可能
●塗工部・未塗工部境界付近の欠陥も検出可能
●塗工部・未塗工部境界で湾曲、表裏塗工ずれを監視可能
●2,048～16,000画素、最高320MHzのライセンサカメラを搭載可能
●ＣＩＳ（密着イメージセンサ）にも対応

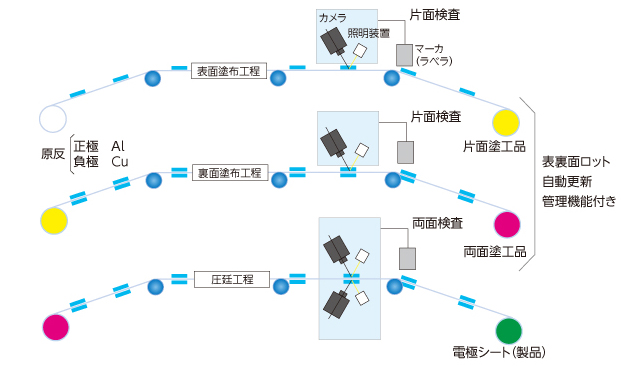

電極シート外観検査システムの運用ケース

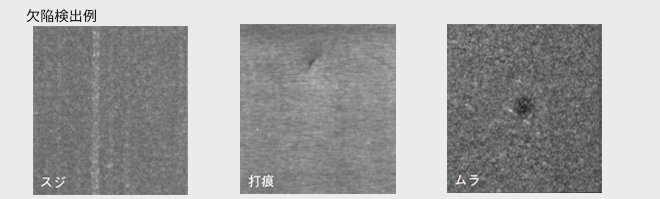

上記以外に、フィッシュアイ・焦げ・汚れ・ピンホール・こすれたような汚れなども検出できます。

ご紹介動画

高機能フィルム検査の最高峰！

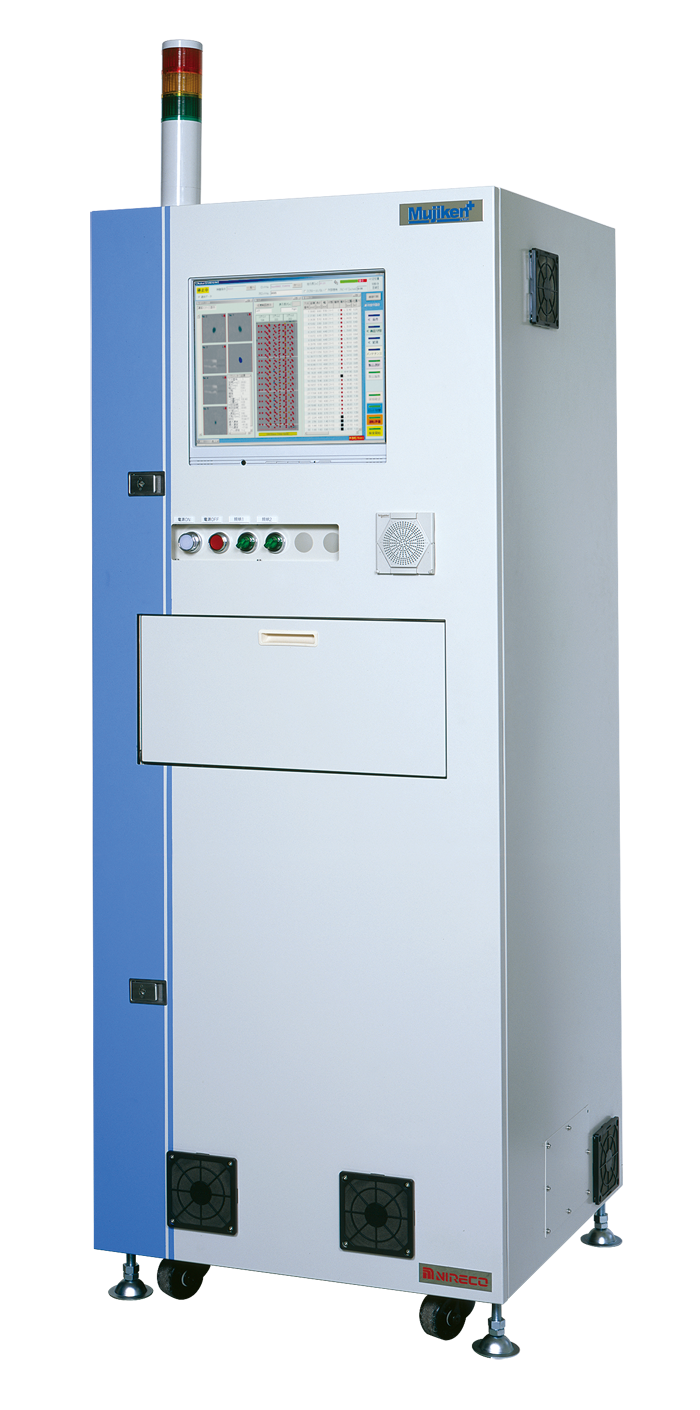

Mujiken＋は、超高速モノクロカメラと画像処理エンジン、そしてシステムとユーザをつなぐソフトウェアです。（1”36）
