製品情報

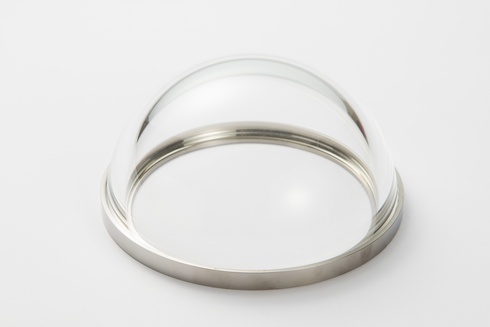

ドーム型ガラスレンズ

製品名 | ドーム型ガラスレンズ |
---|---|
メーカー | ダイトロン株式会社 |
メーカーロゴ | ![]() |
概要
- 水中カメラ用のドーム型ガラスレンズです。
特長
- 水中アンテナ用ケースとしても使用可能です。
- 耐水圧性に優れ、大深度域にて使用可能です。
主な仕様
構造及び材質
- レンズにはBK7相当品を使用しています。
- シールリングにはチタン合金を使用しています。
- レンズとシールリングの境界部にはシール剤が塗布してあります。

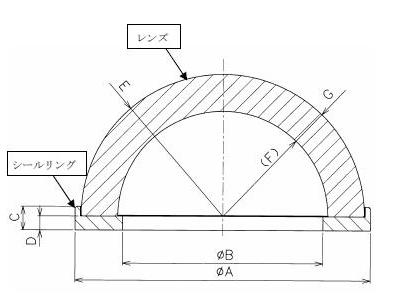

外観・寸法

(単位:mm)
寸法/タイプ | 2inch | 4inch | 6inch |
---|---|---|---|
A | φ76.2 | φ142.9 | φ204.8 |
B | φ48.2 | φ96.8 | φ146.1 |
C | 8.5 | 11.4 | 17.5 |
D | 3.6 | 6.7 | 9.6 |
E | 球 R35.3 | 球 R68.6 | 球 R98.4 |
F | (球 R25.19) | (球 R50.8) | (球 R76.2) |
G | 10.1 | 17.8 | 22.2 |
仕様
1. | 使用温度範囲 | −10〜50℃ |
---|---|---|
2. | 耐圧力 | 大気圧〜120MPa |
ご注意
- 材質、取付寸法、形状等を変更する特殊品につきましては、別途ご相談ください。
- 改良等により予告無く内容を変更する場合がありますので、あらかじめご了承ください。
