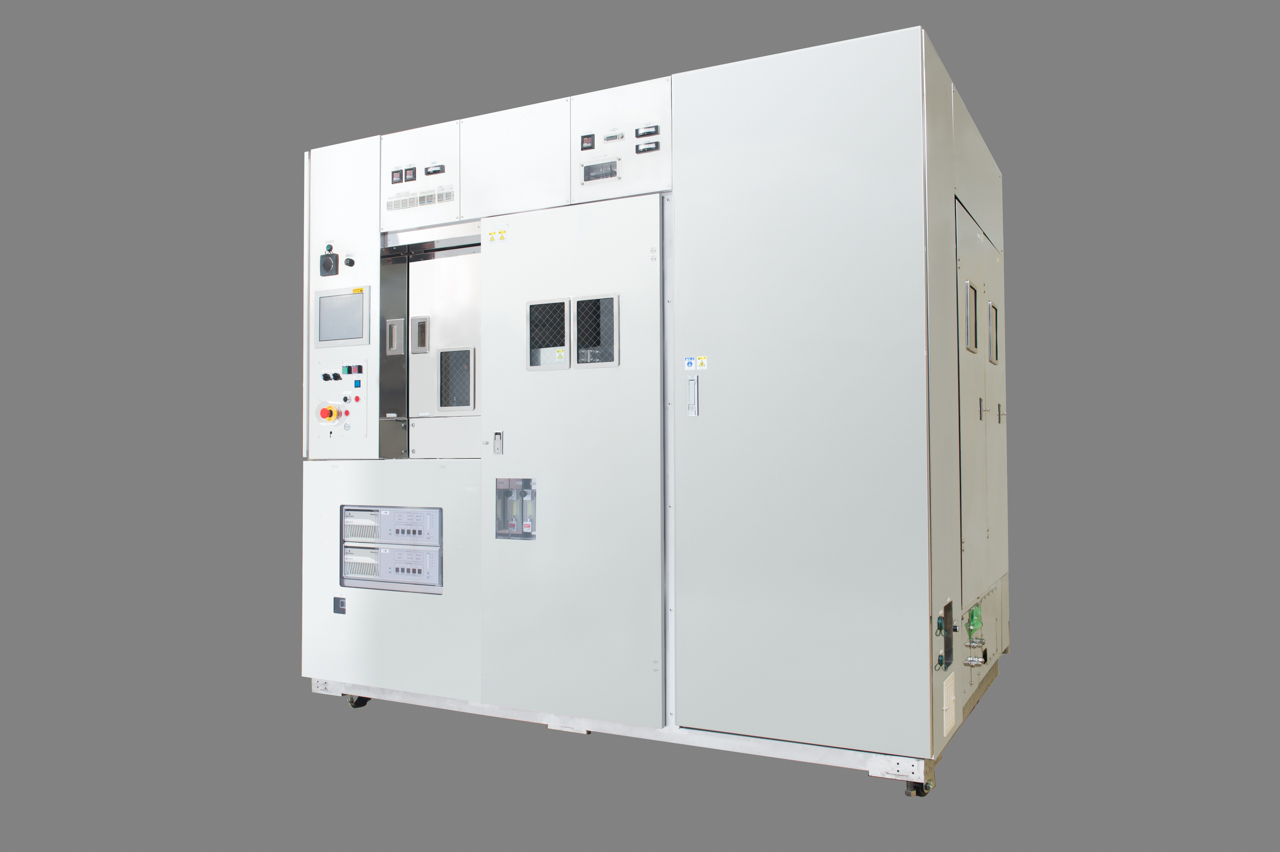

枚葉式リフトオフ装置 DNLO-120、DNLO-220

製品名 | 枚葉式リフトオフ装置 |
---|---|
型式 | DNLO-120、DNLO-220 |
メーカー | ダイトロン株式会社 |
メーカーロゴ | ![]() |
概要
本装置はウェハーを1枚ずつ薬液に浸漬させ、レジストを膨潤、および付着金属を剥離させます。 その後、リンス、置換、高圧スピン洗浄および乾燥を行いカセットに収納します。 2槽並列処理を行うことでタクトタイムを向上させています。
【対応デバイス】
・素材:GaAs、InP、サファイア、Si
・ウエハサイズ:2.5,3,4,6 インチ
特長
- 独自の枚葉DIP処理によるリフトオフ均一化(特許取得)。
- 浮遊金属の回収を考慮した循環機能。
- 均一圧力によるジェット洗浄機能。
≪レジスト剥離≫
1.構造物のレジスト剥離
「膨潤(剥離)槽」で剥離液循環させ、デバイス構造物部のレジスト剥離性を向上
2.ポリマー除去
超音波(MS/US)、JET処理による物理力によりレジストポリマーを除去
≪リフトオフ≫
1.金属クロスコンタミフリー
ウェハー裏面への金属付着を含めたクロスコンタミを軽減
2.金属バリ残りフリー
JET処理により金属バリ残りを軽減
3.リムーブ工程の削減
「膨潤槽」にて金属膜およびレジストを全て除去することにより「リムーブ」工程削減
主な仕様
型式 | DNLO-120 | DNLO-220 |
---|---|---|
対応サイズ | φ4〜6″ | |
構成 | DIP槽部(膨潤/リンス/置換)2槽 | DIP槽部(膨潤/リンス/置換)2槽 |
スピン処理部 1槽 | スピン処理部 2槽 | |
ローダー | ローダー | |
アンローダー | アンローダー | |
オプション | 防火安全増仕様 | |
クリーンユニット |
