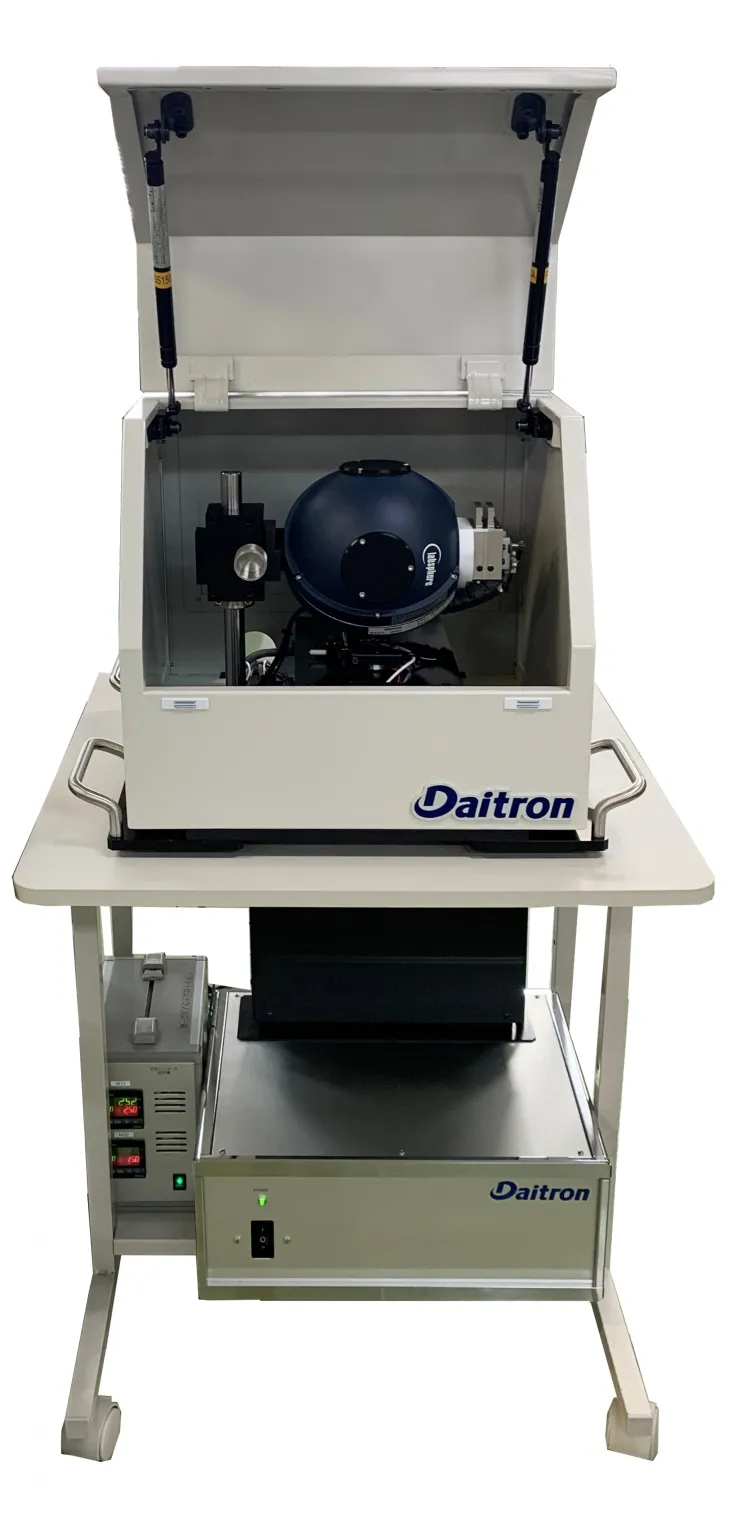

短パルステスターユニット DAPT-1200


製品名 | 短パルステスターユニット |
---|---|
型式 | DAPT-1200 |
メーカー | ダイトロン株式会社 |
メーカーロゴ | ![]() |
資料 |
概要
本装置はレーザーダイオードの特性検査装置です。
PulseまたはCW駆動により様々なレーザーダイオードの電気的及び光学的な測定が可能です。
デバイスに応じ最適な計測環境を提供できます。
デバイスをセットするだけで測定が自動で計測判定が実行されるシステムです。
特長
- パルス波形をダイレクトに計測
- コンパクトデザイン
- Ith、Vth付近の詳細計測可能
- 高速・多ポイントのI-L、I-V測定が可能
- 光レーザーダイオード特性測定に必要な計測コマンドを完備
- 可変パルス計測可能
- LiDAR用、3Dセンシングレーザー対応ドライバー搭載
- Ethernetを使用した汎用性、光学機器Option・カスタム治具での多様な特性評価
主な仕様
項目 | 範囲 | 精度 | 表記 |
---|---|---|---|
電流 | 60A |
F.S×±1% |
Iop,Ith |
パルス幅 | 50~500nsec | 設定値±1%±10nsec | |
パルス周期 | 50usec~2msec | 設定値±2%±10nsec | |
電圧 | 30V | F.S×±1% | Vop,Vth |
光出力 | 100W | F.S×±1% | Pop,Pth |
デバイス供給 | オペレータによる手作業 | ||
デバイス収納 | オペレータによる手作業 |
