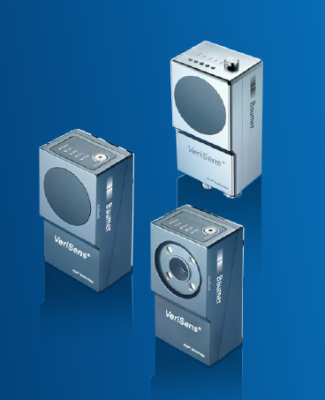

ビジョンセンサ CS/ID series
製品名 | ビジョンセンサ |
---|---|
型式 | CS/ID series |
メーカー | Baumer社 |
メーカーロゴ | |
メーカーサイト | メーカー製品サイトはこちら |
資料 |
概要
部品の有無と完全性の確認、位置決め制御、コード認識可能なモデル
CSシリーズは、最大32個の特徴を同時に検査でき、5つの自由に定義可能なソート機能を持っています。
IDシリーズはコード認識、文字(フォント)認識に優れたモデルです。
特長
●モノクロ対応
●一部のVeriSence機能に対応(最大7個)
●10mm/16mmレンズ搭載
●白色/赤外線照明内蔵
●アルミニウム(IP67)/ステンレス(IP69K)対応
主な仕様
解像度 | 752×480 | |
センサ | 1/3"CMOS | |
LED照明 | 白色/赤外線(860nm) | |
レンズ | f=10mm | f=16mm |
最短距離 | 50mm | 70mm |
最長距離 | ∞ | 300mm |
高解像度 | 50 insp/sec | |
欠陥画像メモリ | 32 | |
ジョブ数 | 最大255個 | |
ジョブ当たりの特徴 |
32 |
その他
■機能
位置決め
・輪郭情報による位置決め(FEXLoc)
輪郭情報を基に回転対応の位置決めを行います。
・エッジ情報による位置決め(FEXLoc)
エッジ情報を基に回転対応の位置決めを行います。
・円情報による位置決め(FEXLoc)
円情報を基に回転対応の位置決めを行います。
・テキスト行による位置決め
検査領域内のテキストにより回転対応の位置決めを行います。
特徴量比較(モノクロ/カラー)
・輪郭点数のカウント
検査領域内の輪郭点数を求めます。
・輪郭比較
基準との輪郭を比較します。
・明るさ
検査領域内の平均輝度を求めます。
・コントラスト
検査領域内のコントラストを求めます。
・色識別
検査領域内の色の識別と基準色との偏差を求めます。
・エリア数
粒子数をカウントします。
・パターン比較
教示パターンとの比較を行います。
・色検査
検査領域内で定義された色の有無を確認します。
幾何学特徴
・距離
2つのエッジ間の距離を求めます。
・円
直径と中心、基準円と比較した真円度を求めます。
・角度
2つのエッジ間の角度を求めます。
・エッジのカウント
レートレーシングに沿ったエッジ数を求めます。
・点
1点の座標を求めます。
認識機能
・バーコード
バーコードの認識を行います。
・マトリックスコード
マトリックスコードの認識を行います。
・テキスト
数字・文字読み取りを行います。
登録パターンとの照合を行います。
