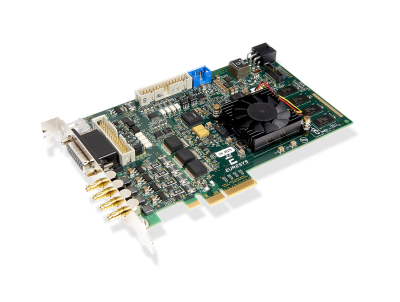

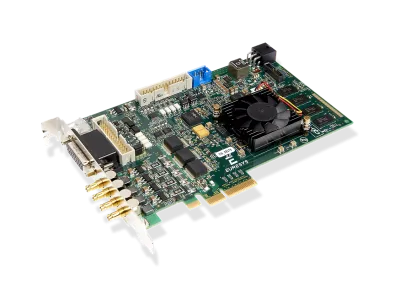

CoaxPress対応画像入力ボード Coaxlink Quad 3D-LLE
| 製品名 | CoaxPress対応画像入力ボード |
|---|---|
| 型式 | Coaxlink Quad 3D-LLE |
| メーカー | Euresys Inc. |
| メーカーロゴ |  |
概要
3D プロファイリング用レーザーライン抽出機能搭載 Quad
CXP-6 フレームグラバー
特長
Coaxlink Quad LLEはCoaXPress-6対応した3Dプロファイリング用レーザーライン抽出機能搭載フレームグラバーです。
画像取込中にホストCPUをロードすることなくレーザーラインの位置を測定、リアルタイムで16ビット3Dハイトマップを転送します。
主な仕様
・ホストCPUのゼロ使用率によるレーザーラインの抽出
・16ビット 3D ハイトマップのリアルタイム生成
・アルゴリズムの選択：最大、ピーク、重心(COG)
・精度：最大1/256ピクセル(ピークおよびCOGアルゴリズム)
・性能：1024×128の画像の場合 19,000プロファイル/秒
1024×64の画像の場合 38,000プロファイル/秒
・水平画素8192画素までのエリアセンサ使用可能
