概要

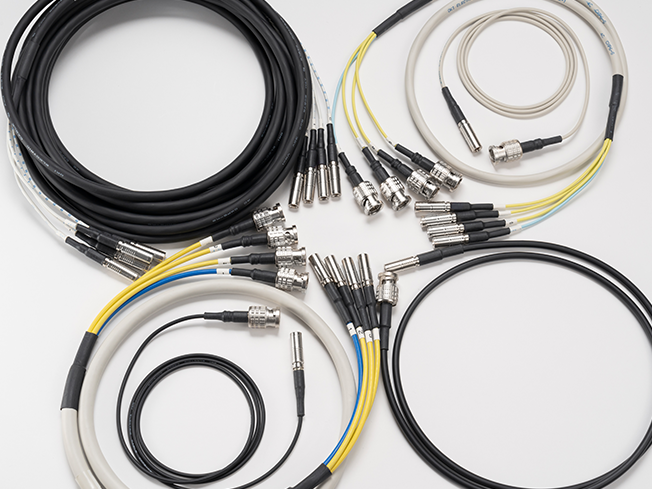

次世代マシンビジョンインターフェースCoaXPress^Ⓡ規格に対応したケーブルです。
固定配線用、可動配線用、長距離用、高耐久タイプ、細径タイプなど、ニーズや用途に応じた豊富なラインアップを用意しました。

特長

CoaXPressVer.2.0　CXP12シリーズ
・伝送速度12.5Gbps／レーンに対応。4レーン接続で最大50Gbpsの高速伝送対応。
・固定配線用の最大伝送長は20m、可動配線用は最大10m。（CXP-12伝送時）
・コネクタは、BNC、Micro-BNCに対応。
・可動耐久性：摺動1000万回以上、捻回30万回以上　※詳細はメーカ公式HPをご参照ください。

CoaXPressVer.1.0 CXP6シリーズ
・速度6.25Gbps／レーンに対応。4レーン接続で最大25Gbpsの高速伝送に対応。
・用途に応じて選べる固定配線用と可動配線用のそれぞれに伝送距離によって選べる標準タイプと細径タイプの全８品種をラインアップ。
・コネクタはBNC、DINに対応。
・可動耐久性：摺動1000万回以上　※詳細はメーカ公式HPをご参照ください。

主な仕様

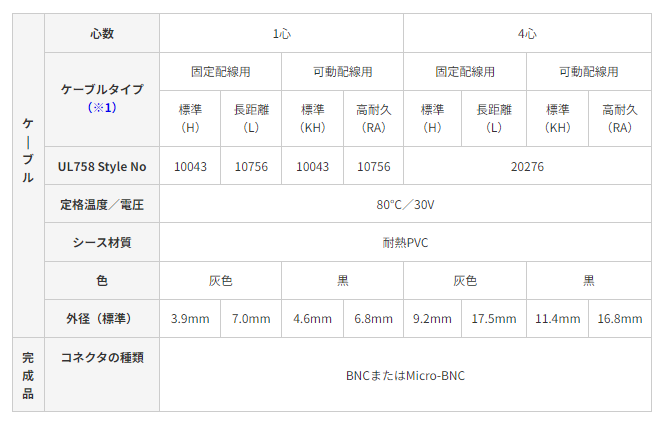

CoaXPressVer.2.0　CXP12シリーズ

※製品毎の詳細などはHPリンクにてご確認いただけます。

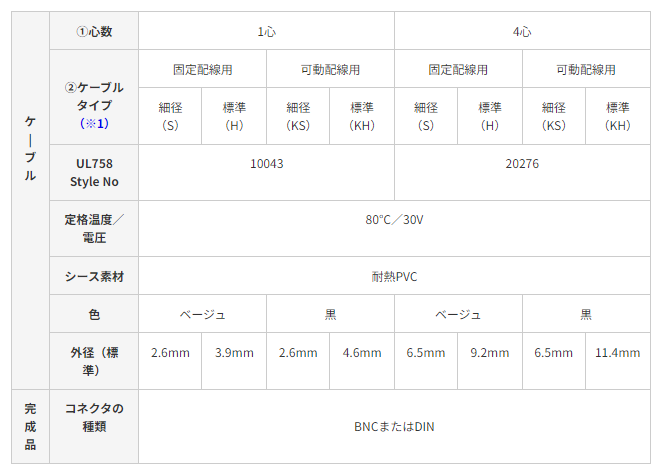

CoaXPressVer.1.0 CXP6シリーズ

※製品毎の詳細などはHPリンクにてご確認いただけます。

その他

※1品名表示　CoaXPressVer.2.0　CXP12シリーズ
CXP12 - ① - ② - ③ - ④
①：心数 1心：1C 4心：4C
②：ケーブル種別記号 固定配線用 標準：H 長距離：L
可動配線用 標準：KH 高耐久：RA
③：コネクタ組合せ記号 両端 BNC：BSBS Micro-BNC／BNC：MBSBS 両端Micro-BNC：MBSMBS
④：ケーブル長 記号例 5m：050 10m：100
※2品名表示　CoaXPressVer.1.0 CXP6シリーズ

CXP6 - ① - ② - ③ - ④
①：心数 1心：1C 4心：4C
②：ケーブルタイプ記号 固定配線用細径：S 固定標準：H 可動細径：KS 可動配線用標準：KH
③：コネクタ組合せ記号 両端BNC：BSBS BNC／DIN：BSDS 両端DIN：DSDS
④：ケーブル長 記号例 5m：005 1m：010 10m：100
