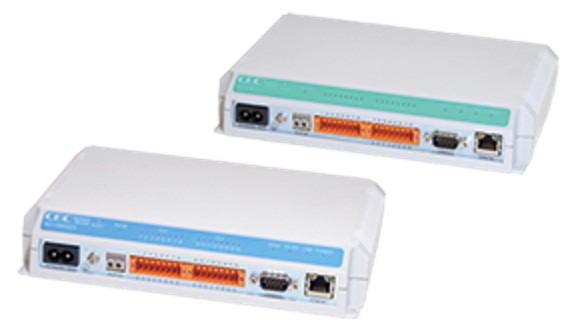

ネットワーク対応接点監視装置 ND-SW01、ND-SW02DI

製品名 ネットワーク対応接点監視装置
型式 ND-SW01、ND-SW02DI
メーカー 中央電子株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら
資料

概要

  • ND-SW01、ND-SW02DIは設備機器の故障信号や運転信号をネットワーク化し、WEBブラウザで簡単に閲覧できます。(ND-SW01は接点入力8点、接点出力8点、ND-SW02DIは接点入力16点)
  • 設備機器の接点出力を監視して、接点出力(ND-SW01)、SNMPトラップ、電子メールによる通報を行うことができます。
  • 接点入出力の動作データ(ロギングデータ)は電源OFFでも消えずに保持できます。

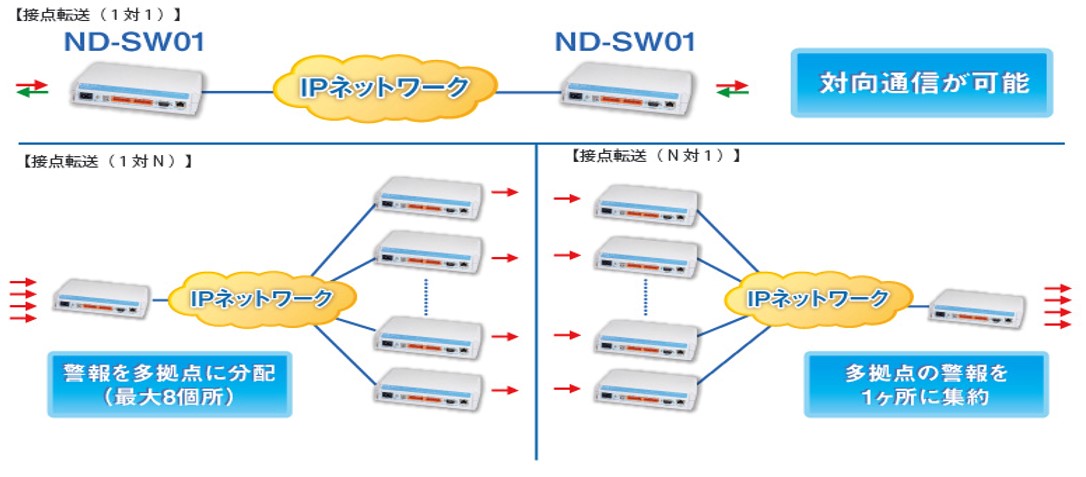

  • 本機の接点入力をNDシリーズ(CEC製)の接点出力とネットワーク経由で連動させることができます(接点転送機能)。
  • 設備機器の接点警報を受けて、本機内部の警報状態を保持することができます(警報出力保持機能)
  • BCPとしても、停電信号や火災信号、地震信号等の各災害信号を、接点出力(ND-SW01)、SNMPトラップ、メールによる監視・通報することでお役に立てます。

特長

  • 複数の接点信号配線を1本のLANで接続することで、配線を集約、工事労務費、配線材料費の節約できます。
  • 既設のLAN配線があれば、新規配線不要です。
  • WANにより離れた拠点へも接点信号を伝達致します。

<接点監視装置 ND-SW01・ND-SW02DI 構成・設定例>


その他

以下のような課題をお持ちのお客様のご要望にお応えできます。

Q:災害信号を取り込み、非常解錠操作したいが、既に配管されており配線に困っています。
A:ND-SW01を対向に設置することで見かけ上配線したような運用が可能です。

Q:災害信号を複数の離れた場所に分配したいです。

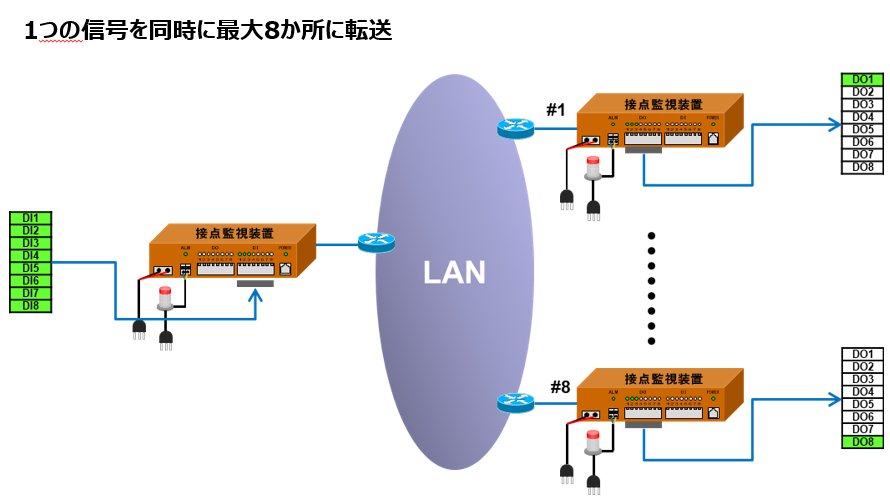

A:ND-SW01は最大同時に8ヵ所に分配する事ができます。

Q:災害信号の通知をメールで受け取りたいです。
A:信号の変化をメール通知することが可能です。(別途メールサーバが必要です)
