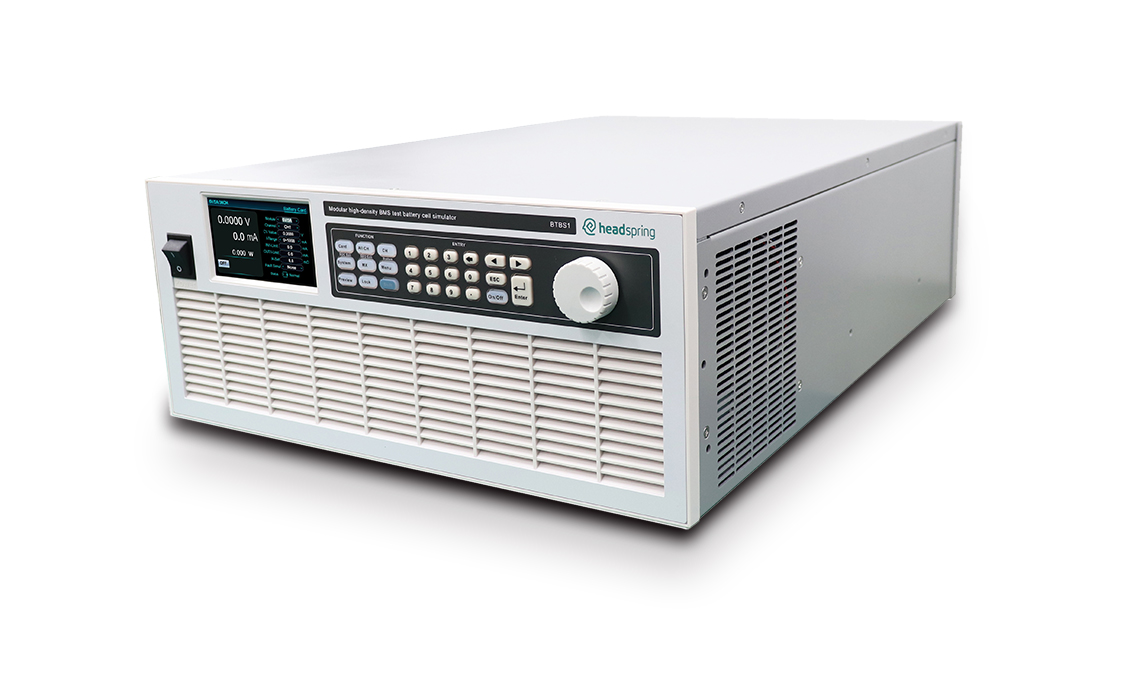

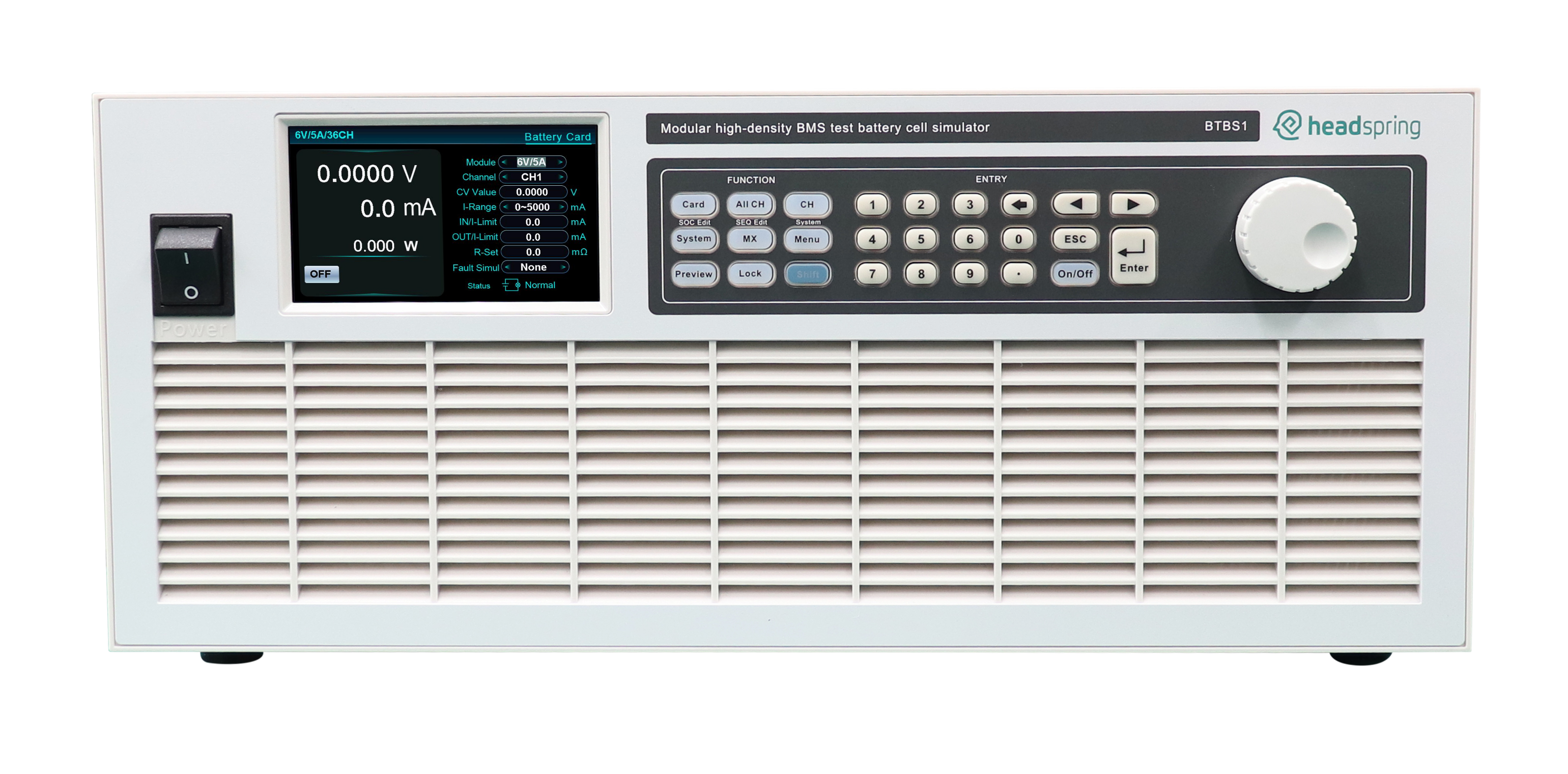

BMS試験用バッテリセルシミュレータ biAXIA　CSA-36A-65/ CSA-36B-65

製品名 BMS試験用バッテリセルシミュレータ biAXIA
型式 CSA-36A-65/ CSA-36B-65
メーカー ヘッドスプリング株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら

概要

BMS テスト用モジュール式高集積バッテリセルシミュレータは、BMS 開発に最適な評価環境を実現します。実バッテリを使用しないため安全性が高く、バッテリ特性を忠実に再現しながら異常もすぐに検知できます。さらに、チャンネル数や機能、容量を柔軟に拡張できるため、効率的で低コストなBMS 開発を可能にします。

特長

①最大6Vの電圧が1台で36CH出力！温度データ・総電圧出力も可能
②モジュール型設計！後から増設・機能追加もできます
③0.1mVの高精度で、1msの高速通信を実現。HILSにも対応！

主な仕様

仕様
型番 CSA-36A-65 CSA-36B-65
セルチャンネル数 36ch
最大直列接続 440ch [～2,500V]
動作電圧範囲 0V～6V/ch
動作電流範囲 -5～5A/ch
電流検出確度 ±5Aの間 : 5mA、±1mAの間 : 1μA
電圧設定確度 0.1mV 0.5mV
電圧設定分解能 0.01mV 0.1mV
応答時間 電圧立上り ≦40μs, 電圧立下り ≦100μs
故障シミュレーション機能 正負極短絡、正負極断線、逆極性シミュレーション
保護機能 OVP、OCP、OPP
通信ポート LAN/CAN
交流入力 AC100V～240V±10%, 50Hz/60Hz
外形寸法 W428.0 x D600.0 x H177.0mm [19inchラック 4U相当]
重量 約29.5kg
確度 0.05%+0.05%F.S.

その他

オプション
温度出力モジュール 出力ch数:36ch、抵抗値:1.11MΩ [分解能:1Ω]、重量:1.35kg
総電圧出力モジュール 出力電圧:～2,500V、確度:0.05%+0.05%F.S、応答時間:100ms[立上り],200ms[立下り]、重量:1.47kg
